ZW7 33kv 40,5kv buitenstationtype hoogspanningsvacuümstroomonderbreker

De 220 kV porselein-geïsoleerde overspanningsafleiders van Lugao zijn overspanningsbeveiligingsapparaten die geschikt zijn voor gebruik in grote onderstations en UHV-transmissielijnen. Lugao maakt gebruik van geavanceerde porseleinsintertechnologie en een speciale productielijn, die honderden eenheden per maand kan produceren. Deze producten voldoen volledig aan de GB- en IEC-normen. Elke afleider ondergaat uitgebreide type- en fabriekstests om een betrouwbare productkwaliteit te garanderen.

Model:7

Stuur onderzoek

Productomschrijving

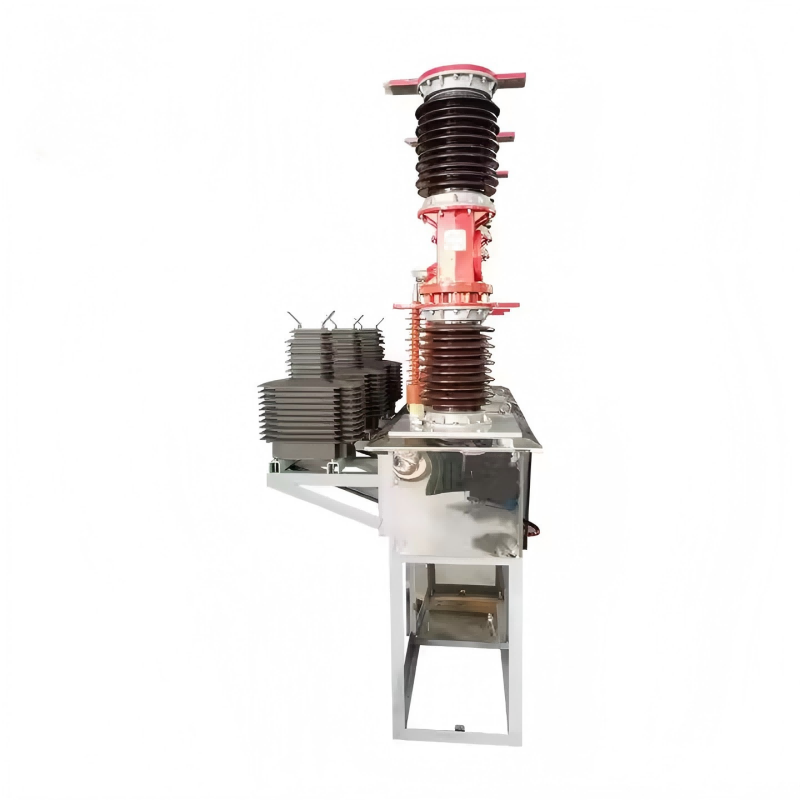

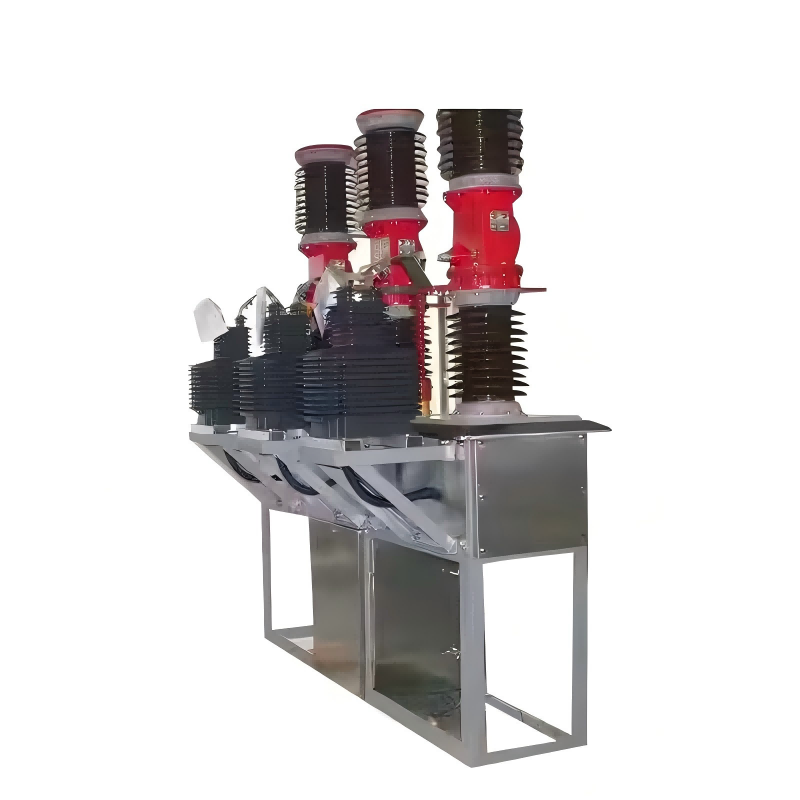

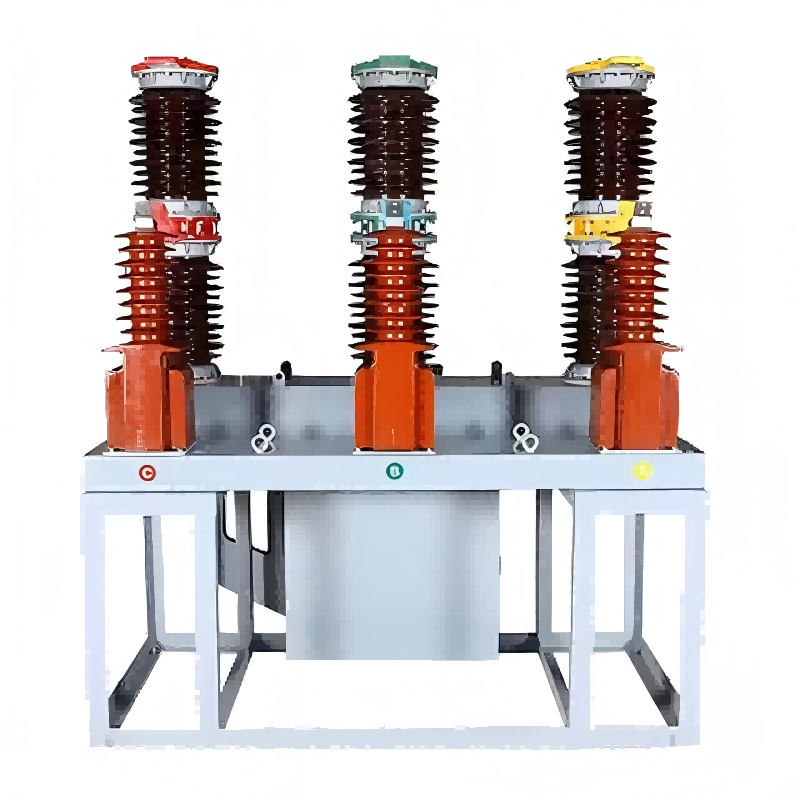

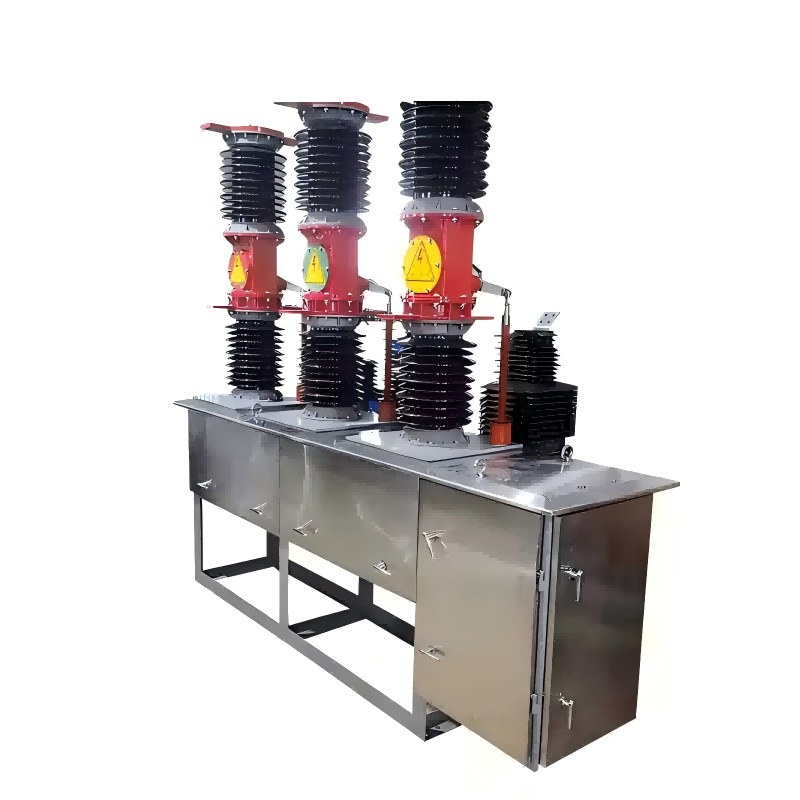

De ZW7 hoogspannings-vacuümstroomonderbrekers voor buitengebruik van Lugao worden voornamelijk gebruikt voor lijnbescherming en controle bij uitgangen van onderstations, stroomdistributie in industriële en mijnbouwbedrijven en in stedelijke en landelijke elektriciteitsnetten. Dit product maakt gebruik van een vacuümboogdovingsprincipe in combinatie met SF6-gasisolatie, waardoor de hoge onderbrekingsprestaties van vacuümschakelaars worden gecombineerd met het uitstekende aanpassingsvermogen van gasisolatie buitenshuis. Het is geschikt voor montage op palen buitenshuis, veelvuldig gebruik en locaties op grote hoogte.

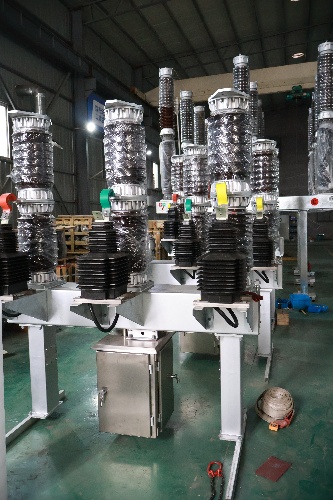

De stroomonderbrekers uit de ZW7-serie maken gebruik van hoogwaardige vacuümonderbrekers met nominale stromen variërend van 1250A tot 2500A. Ze zijn onderhoudsvrij, hebben een lange elektrische levensduur en bieden een lage uitschakelstroom. Het veerbelaste bedieningsmechanisme maakt zowel elektrische als handmatige bediening mogelijk en ondersteunt de integratie van afstandsbediening en automatiseringssystemen. De roestvrijstalen behuizing heeft een IP65-classificatie en is effectief bestand tegen de diverse buitenomgevingen. Het compacte en lichtgewicht ontwerp maakt directe installatie op elektriciteitsmasten of buitenplatforms mogelijk. De stroomonderbrekers van Lugao hebben een uitgebreid kwaliteitscontroleproces ondergaan, inclusief een volledige reeks typetests voor netfrequentie-, spannings- en bliksemtests. Daarnaast beschikken ze over tal van internationale certificeringen, zoals CE en ISO. Lugao beschikt over een geautomatiseerde productielijn en een uitgebreide reeks testapparatuur, die zowel een hoog productievolume als hoge kwaliteit garanderen. Elke stroomonderbreker ondergaat meer dan 200 cycli van mechanische werking en prestatietests voordat hij de fabriek verlaat. Lugao biedt diensten op maat en ontwerpt aangepaste specificaties om aan de behoeften van de klant te voldoen. We beschikken over voldoende standaardmodellen en bieden installatiebegeleiding, inbedrijfstelling en levenslange onderhoudsondersteuning.

ZW7 Hoogspannings-vacuümstroomonderbreker Technische specificaties

Het	Eenheid	Parameter
Spanning, stroomparameters
Nominale spanning	Kv	40.5
Nominale kortstondige netfrequentie bestand tegen spanning (1 min)	Kv	95
Nominale bliksemstoothoudspanning (piek)	Kv	185
Nominale stroom	A	1250，1600，2000
Nominale kortsluitbreekstroom	Kv	25,31,5
Nominale bedieningsvolgorde		0-0,3s-C0-180s-C0
Nominale kortsluitstroom-breektijden	keer	12
Nominale kortsluitstroom (piek)	De	63.80
Nominale piekstroom	De	63.80
Geschatte korte tijd is bestand tegen stroom	De	25,31,5
Nominale kortsluitstroomduur	S	4
Gemiddelde openingssnelheid	MEVROUW	1,5±0,2
Gemiddelde sluitsnelheid	MEVROUW	0,7±0,2
Bouncetijd voor contactsluiting	MEVROUW	<5
Driefasige gesloten (open) synchronisatiefout	MEVROUW	<2
Sluitingstijd	MEVROUW	<150
Openingstijd	MEVROUW	<60
Mechanische levensduur	keer	10000
Nominale bedrijfsspanning en nominale spanning van hulpcircuits	V	DC220.AC220
DC-weerstand van cirkel elke fase (exclusief transformator)	μQ	<100
Dynamisch, statisch contact zorgt voor slijtage van de dikte	MM	3
Gewicht	kg	800
