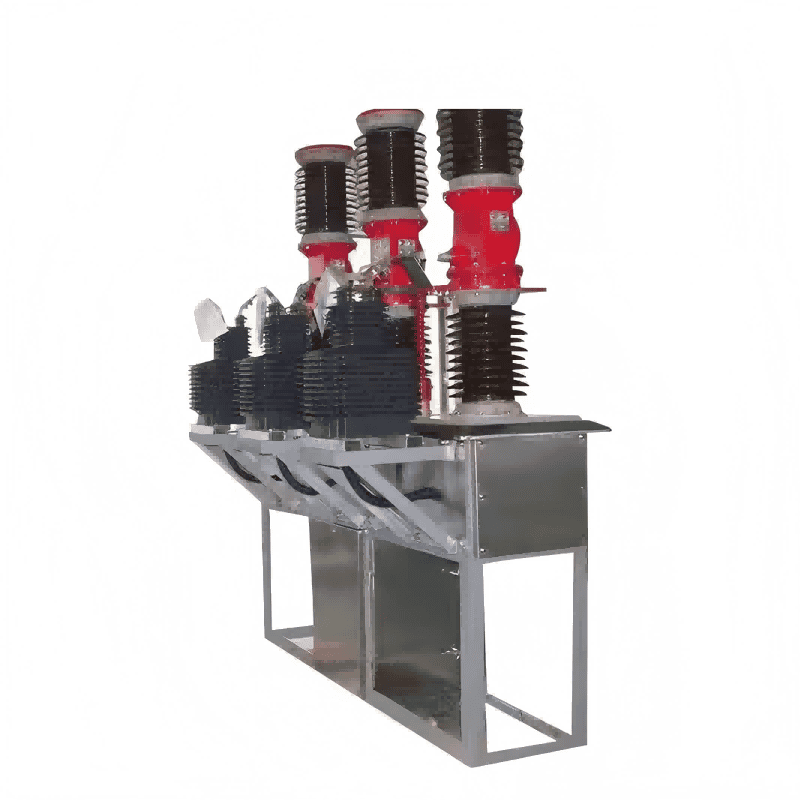

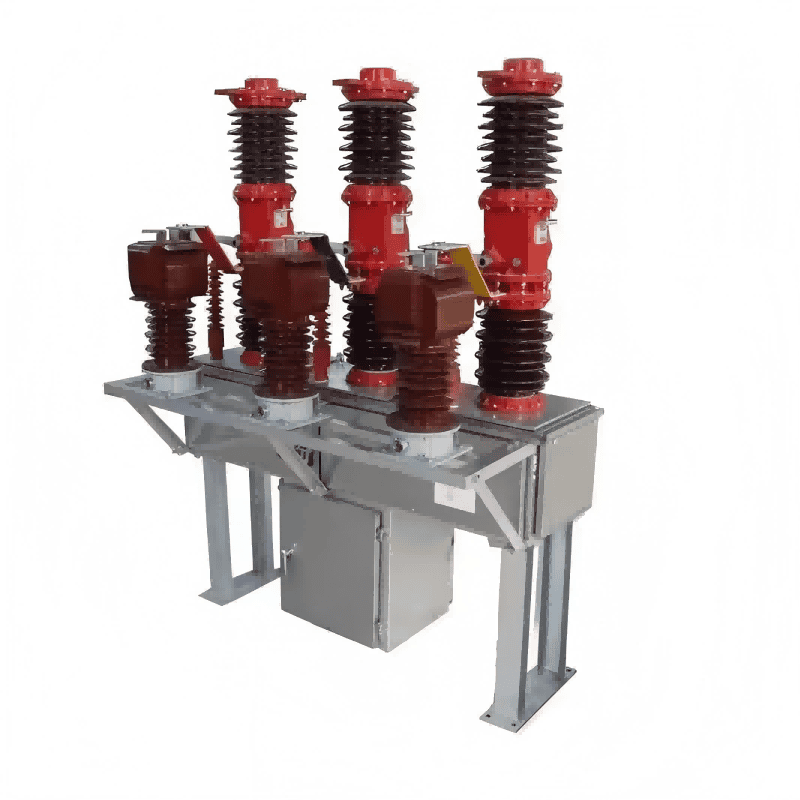

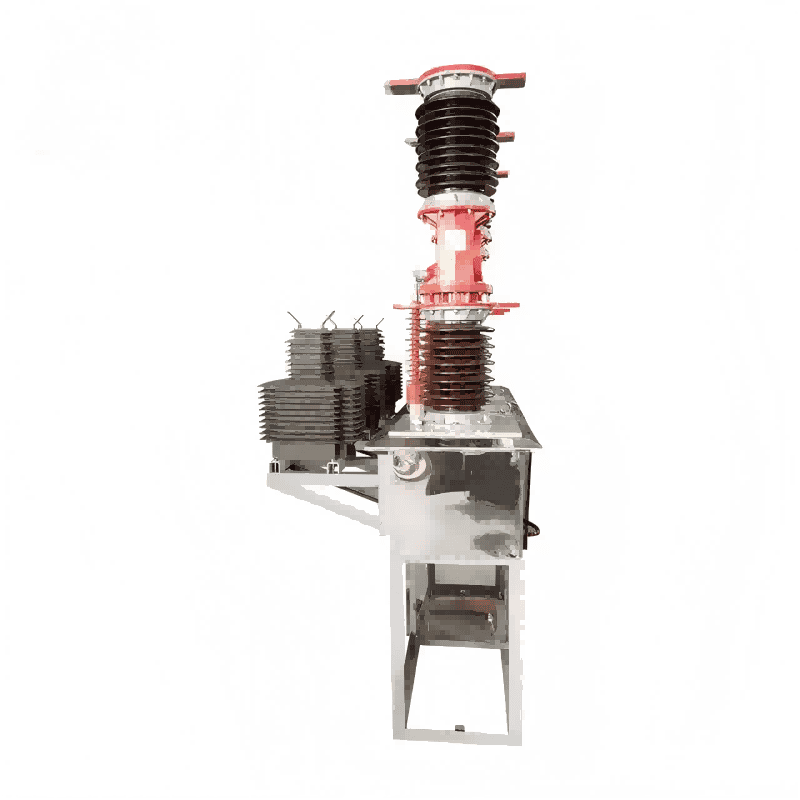

Driefasige hoogspanning 35kV 40,5 kV vacuümstroomonderbreker met transformator

Lugao's onafhankelijk ontwikkelde en geproduceerde driefasige hoogspanning 35kV 40,5 kV vacuümstroomonderbreker met transformator is geschikt voor inter-city stroomverdelingsnetwerken, waardoor een veilige werking van het power grid wordt gewaarborgd en kortsluitbescherming wordt geboden. Het heeft een goede afdichtingsprestaties en is gemakkelijk te installeren en te onderhouden. Het is geprezen door klanten in binnen- en buitenland.

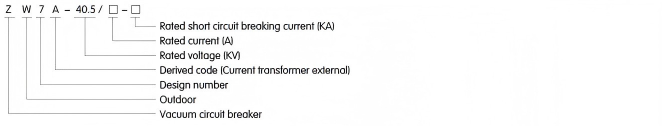

Model:ZW7-40.5

Stuur onderzoek

Productomschrijving

Productintroductie

De ZW7-40.5-serie outdoor hoogspanningsvacuümstroomonderbrekers zijn ontworpen voor gebruik in driefasige voedingssystemen die werken op 50 Hz en een nominale spanning van 40,5 kV. Ze worden gebruikt om de laadstroom, de overbelastingsstroom en de kortsluitstroom los te koppelen en aan te sluiten.

Specificatie

Nee.	Beschrijving			eenheid	gegevens
1	Nominale spanning			Kv	40.5
2	Rated isolatieniveau	1min stroomfrequentie bestand tegen spanning	Droge test	Kv	95
		1min stroomfrequentie bestand tegen spanning	Natte test		80
		Bliksemintrichting is bestand tegen spanning (piek)			185
3	Nominale stroom			A	1250 ； 1600 ； 2500
4	Nominale kortsluitingsstroom			De	20 ； 25 ； 31.5
5	Nominale bedrijfssequentie				O-0.3S-CO- 180S-CO
6	Nominale kortsluiting Breekstroomcyclus			bout	12
7	Nominale kortsluitingsstroom (piekwaarde)			De	50; 63; 80
8	Nominale piek bestand tegen stroom			De	50; 63; 80
9	Nominale kortsluiting			De	20; 25; 31.5
10	Nominale kortsluitingsduur			S	4
11	Neem contact op met de openingsafstand			Mm	22 ± 2
12	Neem contact op met de openingsafstand			Mm	4 ± 1
13	Gemiddelde reissnelheid			MEVROUW	1,5 ± 0,2
14	Gemiddelde sluitsnelheid			MEVROUW	0,7 ± 0,2
15	Contact sluitingstijd			MEVROUW	≤2
16	Driefasige hoofdbreker (Sub) schakel synchronisatietijd verschil			MEVROUW	≤2
17	Sluitingstijd			MEVROUW	≤150
18	Reistijd			MEVROUW	≤60
19	Mechanische levensduur			bout	10000
20	Nominale bedrijfsspanning - spanning van het hulpcircuit			V	DC110 / 220 AC110 / 220
21	DC -weerstand van elk fasecircuit (exclusief de transformator)			Baby	≤100
22	Gewicht			Kg	800

Normale bedrijfsomgeving

• Omgevingsluchttemperatuur: bovengrens +40 ° C, ondergrens -30 ° C (algemene gebieden), -40 ° C (hoogte in koude gebieden);

• hoogte: ≤ 1000m (naarmate de hoogte toeneemt, neemt het nominale isolatieniveau dienovereenkomstig toe);

• Avondwinddruk: niet meer dan 700pa (gelijkwaardig aan een windsnelheid van 34 m/s);

• Seismische intensiteit: niet meer dan 8 ° C;

• Diploma vervuiling: niveau IV;

• Maximaal dagtemperatuurverschil: niet meer dan 25 ° C

Productdetails
