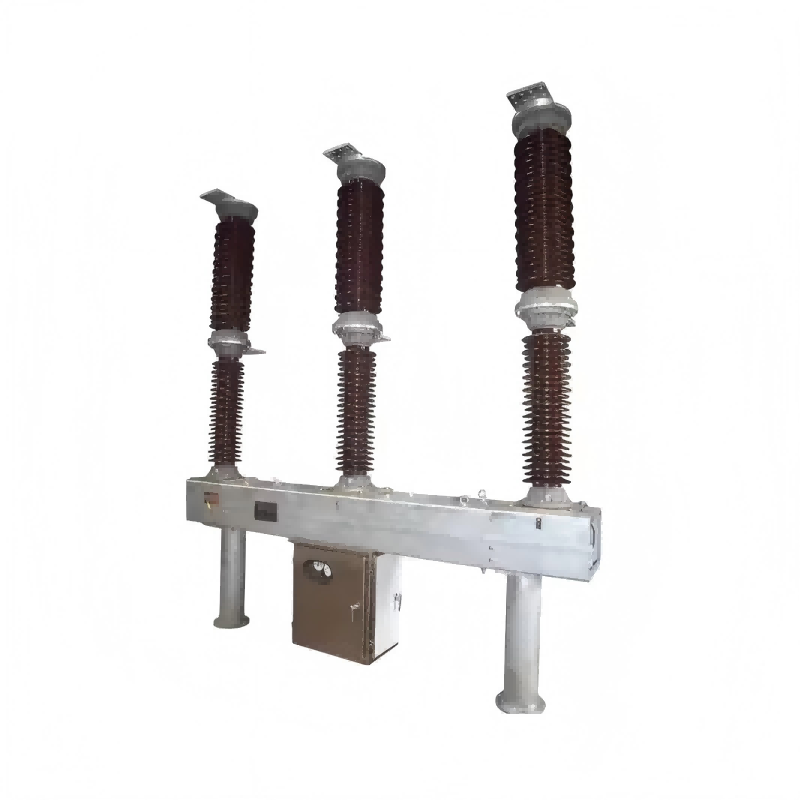

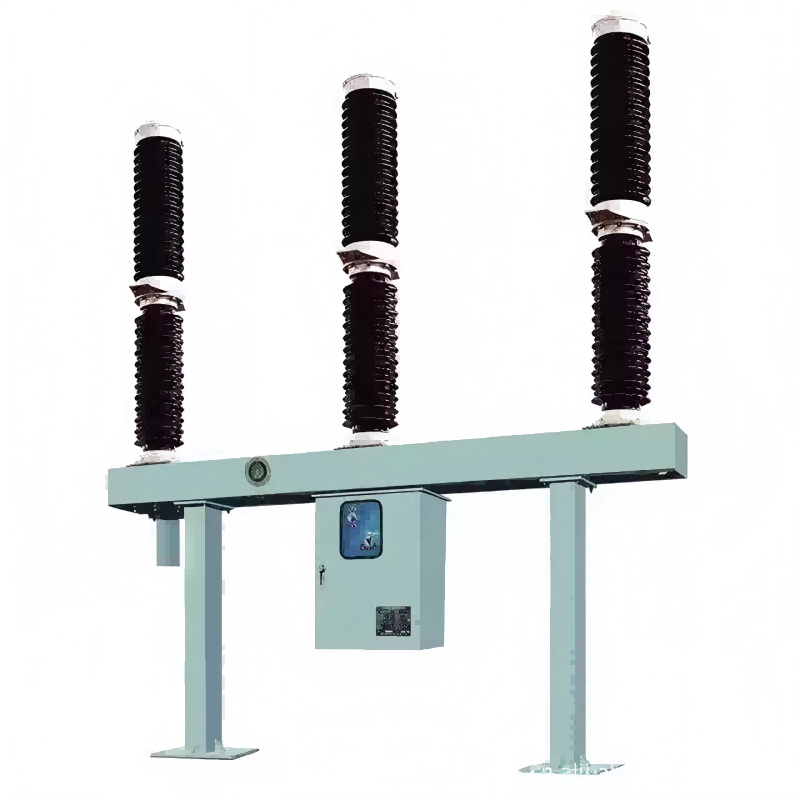

Hoogspanning driepolige 220kv 330kv sf6 gasstroomonderbreker

Lugao Power Co., Ltd. heeft een gespecialiseerde werkplaats die zich toelegt op de productie van driepolige hoogspanningsstroomonderbrekers van 220 kv 330 kv sf6. De ontwerptechnologie is toonaangevend in de sector. De SF6-stroomonderbrekers uit de LW-serie maken gebruik van een boogbluskamer met enkele druk en zelfbekrachtigde boogblustechnologie, waarbij zwavelhexafluoridegas wordt gebruikt als zowel isolerend als boogdovend medium. Een aparte boogdovende kamer genereert een luchtstroom tijdens het openen, waardoor de boog wordt gekoeld en de stroom wordt onderbroken.

Stuur onderzoek

Productomschrijving

Productintroductie

De hoogspanning driepolige 220kv 330kv sf6 gasstroomonderbrekers zijn driepolige/enkelpolige AC 50Hz/60Hz hoogspanningstransmissie- en transformatieapparatuur voor buitenshuis die wordt gebruikt voor het openen of afsluiten van nominale stroom, foutstroom of schakellijnen, ter bescherming, controle en bediening van krachttransmissie- en distributiesystemen. Ze kunnen openen, sluiten en snelle automatische hersluitingsbewerkingen uitvoeren. Nominale spanningen variëren van 45 kV tot 330 kV, en het kernsysteem bestaat uit een porseleinen steunbus, een boogdovende eenheid, een hydraulisch/veerbedieningsmechanisme en een intelligente dichtheidsregelaar. De onafhankelijke boogdovende kamer genereert een persluchtstroom tijdens het openingsproces om de boog efficiënt af te koelen en de stroom te onderbreken. Een volledig gesloten gascirculatieontwerp zorgt voor een betrouwbare werking in verschillende omgevingen. Ze beschikken over een eenvoudige structuur, eenvoudig en snel onderhoud, laag energieverbruik, lage operationele energiebehoefte, hoge betrouwbaarheid, eenvoudige installatie en laag geluidsniveau.

Specificatie

Type	Buiten, porseleinen bus
Frequentie	50 Hz/60 Hz
Systeem bedrijfsspanning	132kV
Nominale spanning	145 kV/220 kV/330 kV
Bedieningsvolgorde	O-0,3s-CO-3min-CO
Aantal uitschakelspoelen	2
Aantal sluitspoelen	1
Aantal hulpcontacten:	10NO, 10NC
Uitdovende medium	SF6
Aantal pauzes per fase	1
De tijd die de motor nodig heeft om de springvorm volledig ontladen op te laden naar de volledig opgeladen positie	<30Sc
Type bedieningsmechanisme	Lente opladen
De nominale stroomfrequentie is bestand tegen spanning (op een hoogte van minder dan 1000 m)	325 kV
Nominale bliksemimpuls weersta spanning (op hoogte minder dan 1000m)	750 kV
Bedieningsmechanisme	Enige Pool, Driepool
Kruipleeftijd Afstand	31 mm/kV
Nominale onderbrekingsstroom	31,5 kA/3 sec
Nominale normale stroom	3150A
Nominale kortsluitstroom	80kA piek
