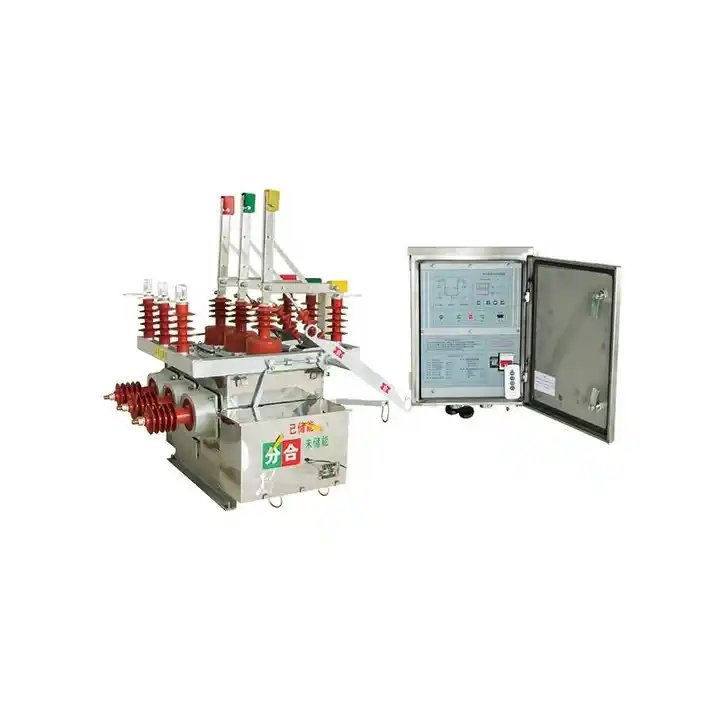

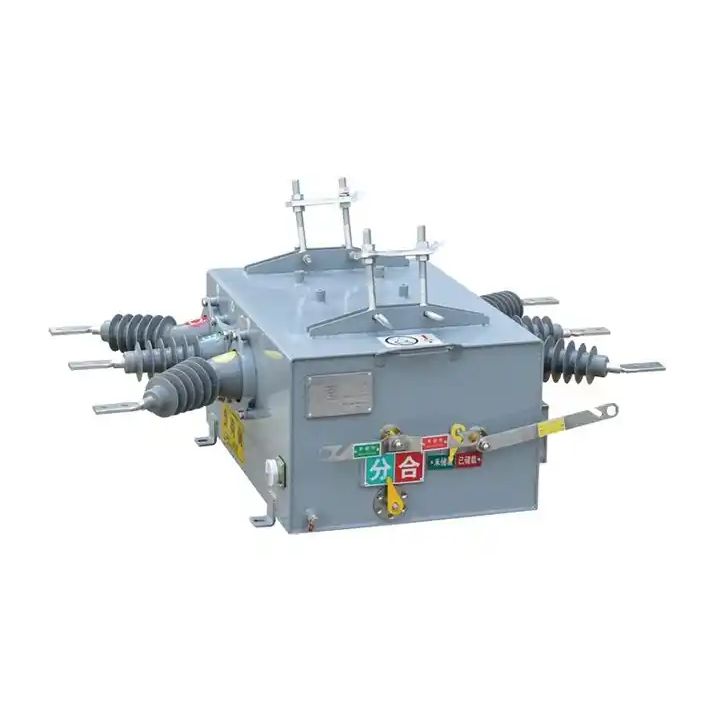

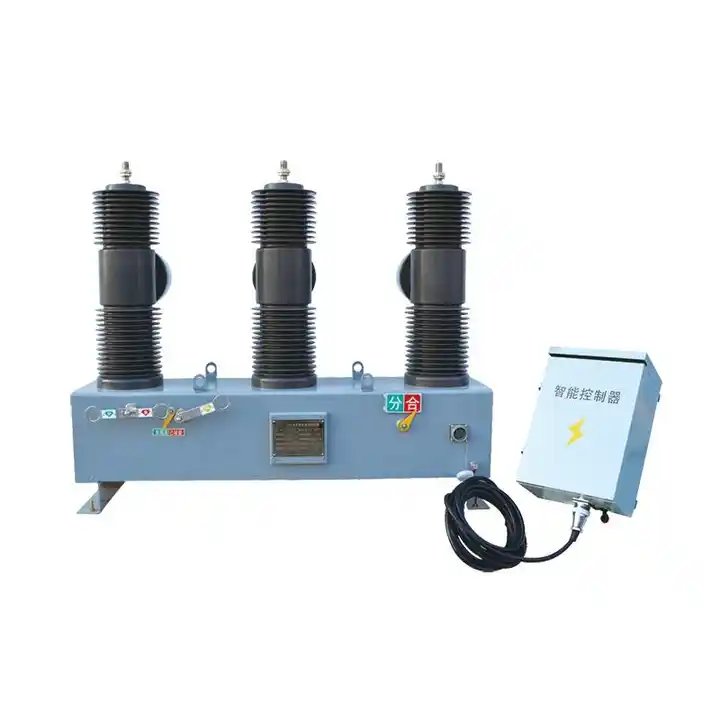

Buitenkolom Hoogspanning Elektrische vacuümstroomonderbreker

Lugao leidt trots als een speciale fabrikant van de buitenvacuümonderbreker en introduceert de buitenkolom Hoogspanning Elektrische vacuümstroomonderbreker-een voorbeeldige innovatie. Dit multifunctionele intelligent apparaat integreert naadloos de mogelijkheden van een vacuümbreker, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller, ch-40-controller. en een externe spanningstransformator. In bilaterale PT is een distributie -automatiseringslijnringnetwerk beschikbaar, biedt verbeterde flexibiliteit en functionaliteit.

Stuur onderzoek

Productomschrijving

Lugao is een leverancier van vacuümvacuümbreker. Onze outdoor vacuümstroomonderbreker wordt veel gebruikt in de 10KV, 13KV City, landelijk vermogensringringnetwerk voor het verbreken van schakelaars, contactschakelaars en automatische schakelapparaten, die de lading van de ringimplementatie kunnen implementeren. Het kan worden gebruikt als een grensschakelaar (algemeen bekend als waakhond) in de vertakkingslijn van voeding, gebruikt als reclosers en sectionalizers in distributienetwerken van voederoverheadkoppen. De vacuümvacuümbreker wordt geleverd met externe managementpatronen, beschermings- en besturingsfuncties en communicatiemogelijkheden. Het biedt betrouwbare detectie en oordeel, ma-niveau nul sequentie stroomdetectie en kortsluitstroom tussen fasen, het realiseren van de automatische verwijdering van eenfase-aardingsfouten en fase-tot-fase kortsluitfouten. De hoofdschakelaar is een vacuümboog en de isolatie neemt SF6, N2 gemengd gas aan. De case introduceert Japan, Duitsland, Franse gasafdichting, explosiebestendige, isolatiesysteemtechnologie, waardoor de algehele uitstekende afdichtingsprestaties worden gewaarborgd. Binnenin is het gevuld met SF6, N2 gemengd gas, dat niet lekt en niet wordt beïnvloed door de externe omgeving. Het veerbedieningsmechanisme, met miniaturisatie- en prestatie -optimalisatieontwerp, verbetert de betrouwbaarheid van de actiereis die veel verder gaat dan traditionele veermechanismen.

Buitenkolom Hoogspanning Elektrische vacuümstroomonderbreker Bedrijfsomgeving

1. Ambiënt luchttemperatuur: -5 ~ +40 en de gemiddelde temperatuur mag niet hoger zijn dan +35 in 24 uur.

2. Installeer en gebruik binnenshuis. Hoogte boven zeeniveau voor operationele locatie mag niet hoger zijn dan 2000m.

3. Relatieve vochtigheid mag niet hoger zijn dan 50% bij maximale temperatuur +40. Hogere relatieve vochtigheid is toegestaan bij lagere temperatuur. Ex. 90% op +20. Maar gezien de temperatuurverandering is het mogelijk dat matige dauw terloops zal produceren.

4. Installatiegradiënt is niet groter dan 5.

5. Installeer op de plaatsen zonder felle trillingen en shock en de sites die onvoldoende zijn om de elektrische componenten uit te hollen.

6. Elke specifieke vereiste, overleg met de fabrikant.

Buitenkolom Hoogspanning Elektrische vacuümstroomonderbreker Karakteristieken

Uitgebreide set van typetests zorgen voor de betrouwbaarheid en naleving van de breker.

Constructed with hydrophobic epoxy resin, ensuring safety and environmental friendliness.

Uitgerust met een vacuümonderbreker met hoge betrouwbaarheid voor efficiënte prestaties.

Beschikt over een handmatig of elektrisch veerbedrijfsmechanisme, wat zorgt voor een lange elektrische en mechanische levensduur.

Neemt elektronische stroom/spanningstransformatoren op met een hoge nauwkeurigheid voor precieze metingen.

Gebruikt digitale signaaloverdracht met anti-jamming-mogelijkheden voor betrouwbare communicatie.

Veelzijdige functionaliteit, in staat om te dienen als een recloser en segmenter.

Biedt een drie-fasen stroombeveiliging en ondersteunt meerdere feederautomatiseringsmodi.

Beschikt over sterke afdichting en zorgt voor een betrouwbare werking in verschillende omgevingscondities zoals vochtigheid, hoge koude, hoge droge warmte en hoge vervuiling.

Voldoet aan E2, M2, C2-normen voor vacuümvacuümbreakers in de buitenlucht en zorgt voor hoogwaardige prestaties.

Buitenkolom Hoogspanning Elektrische vacuümstroomonderbreker Specificatie

Elektrische parameter
Model	ZW20-12F 、 ZW20-12 、 ZW20-12G
Parameter	Eenheid	Waarde
Nominale spanning	kv	12
Nominale frequentie	Hz	50
Nominale stroom	A	630、1000、1250
Nominale kortsluitingsstroom	de	20、25
Nominale piek bestand tegen stroom (piek)	de	50 、 63
Rated Korte Time bestand tegen stroom (4s)	de	20、25
Nominale kortsluiting die stroom maakt (piekwaarde)	de	50、63
Mechanisch leven	tijd	10000
Nominale huidige breektijden	tijd	10000
Nominale kortsluiting Breaking Current Breaking Times	tijd	30
Belangrijkste mechanische parameters
Parameter	Eenheid	Waarde
Stroomfrequentie bestand tegen spanning (1min): fase-tot-fase, grond/breuk	kv	42/48
Bliksemimpuls zijn bestand tegen spanning (piekwaarde) fase-tot-fase, grond/breuk	kv	75/85
Secundair circuit 1min vermogenfrequentie bestand tegen spanning	kv	2
Netto gewicht	kg	≤140 （met disconnector ≤170）
Contactafstand	mm	9 ± 0,5
Overwinning over	mm	3 ± 0,5
Openingssnelheid	mevrouw	1.2+0.2
Sluitsnelheid	mevrouw	0,6 ± 0,2
Contact Contact Bounce Time	mevrouw	≤2
Fase centrumafstand	mm	135 ± 1,5
Externe live luchtisolatieafstand	mm	240 ± 2
Externe kruipverhouding	Cm/kv	3.8
Externe kruipverhouding	Cm/kv	≤2
Driefasige opening is niet periodiek	mevrouw	≤2
Geleidende circuitweerstand van elke fase	Q	≤150 （met disconnector ≤200）
Sluitingstijd	mevrouw	≤45
Openingstijd	mevrouw	≤45
Isolatiebeurafstand	mm	≥190
Het contactmes net-close positie is scheef	mm	≤2
Handmatig opening en afsluitende operationeel koppel	N.m	≤150
Nominale kracht van energieopslagmotor	w	> 40
Nominale spanning van energieopslagmotor	V	AC220
Rated Sluitingsspanning	V	AC220
Maximale/minimale sluitingsspanning	V	AC264/143
Nominale openingsspanning	V	AC220
Maximale/minimale openingsspanning	V	AC264/143
Maximale/minimale motorspanning	V	AC242/187
SF6 Gas beoordeelde druk (meetdruk)	MPA	"0"
