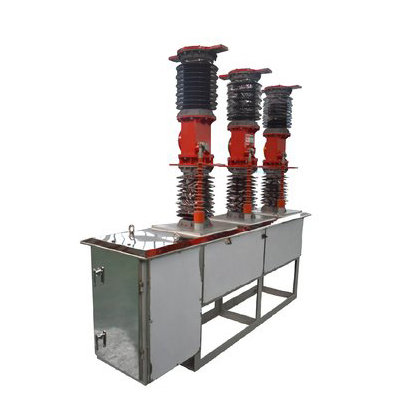

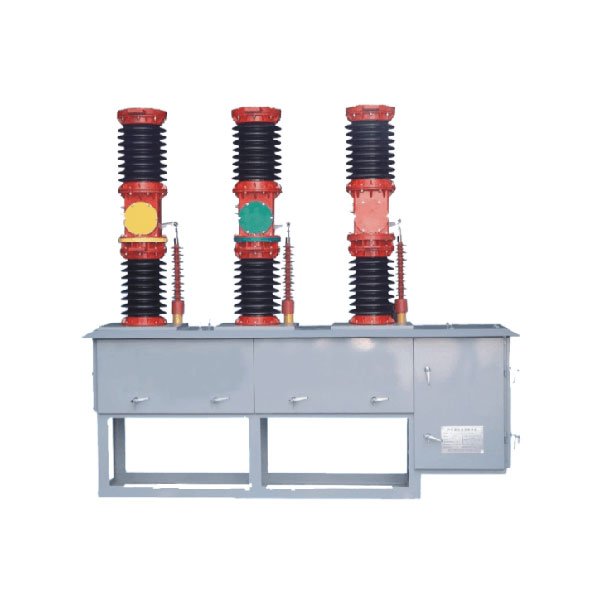

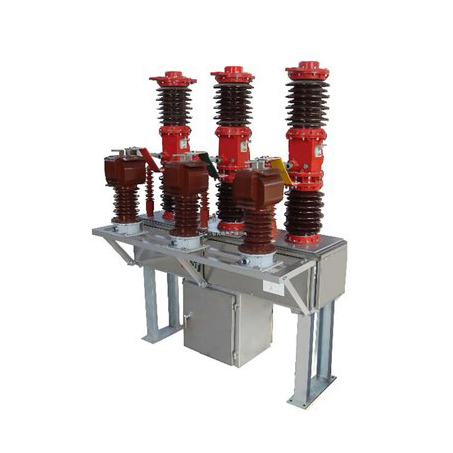

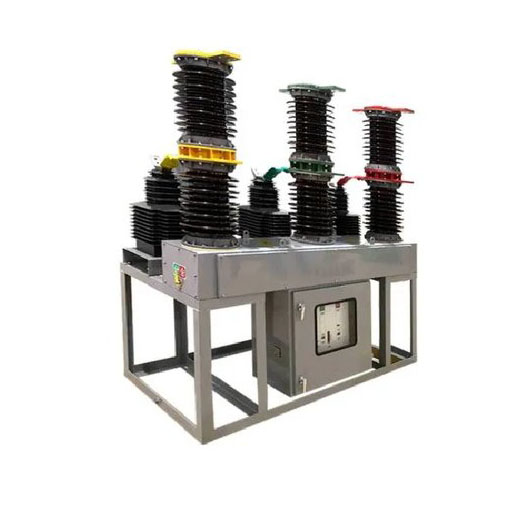

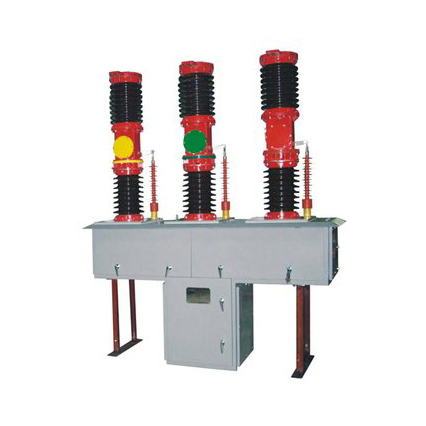

66kV vacuümbrenger buiten met ontkoppeling

Lugao staat trots als een prominente indoor vacuümstroomonderbrekerfabrikant, die de 66KV buiten vacuümstroomonderbreker presenteert met disconnector-een voorbeeldig elektrisch apparaat ontworpen voor driefasige AC 50/60Hz-systemen met een nominale spanning van 40,5 kV. Uitgerust met een veeroperator of elektromagnetische actuator, biedt deze buitenapparatuur nauwkeurige controle voor elektrische opening en sluiting. Bovendien biedt het de flexibiliteit van de handmatige werking, waardoor zowel handmatige opslag als werking in afwezigheid van elektrische besturingselement mogelijk zijn. Ontwikkeld in overeenstemming met internationale normen, waaronder IEC62271-100 "AC High Voltage Circuit Breakers" en IEC-56 "Hoogspanning AC-stroomonderbrekers" vastgesteld door de International Electrotechnical Commission, overtroffen deze stroomonderbreker de strenge vereisten voor veiligheid en prestaties in hoogspanningscircuitonderbrekingen. Vertrouw Lugao voor geavanceerde oplossingen die de benchmarks van outdoor vacuümstroomonderbrekers opnieuw definiëren, waardoor ongeëvenaarde veiligheid, precisie en betrouwbaarheid zorgen.

Stuur onderzoek

Productomschrijving

Lugao is een 66kV vacuümbrenger buiten met de leverancier van de disconnector. ZW7-40.5 Type vacuümstroomonderbreker wordt voornamelijk gebruikt voor 36KV van 36KV Power Transmission System Control en bescherming is ook van toepassing op stedelijke en landelijke stroomverdelingsnetwerken en industriële en mining-ondernemingen in de normale werking- en kortsluitingsbeveiligingsdoeleinden. De algehele structuur van het producttype van de isolatorpilaar; Gebouwd vacuümonderbreker type op de vaas, porseleinen vaas voor de volgende pilaarvaas. Voor frequente werkingsplaats. En heeft goede afdichting, anti-veroudering, hoge druk, geen verbranding, geen explosie, lange levensduur, handige installatie- en onderhoudsfuncties.

66kV vacuümbreaker voor buiten met de werkomgeving van disconnector

1 omgevingstemperatuur: -40 ℃ ~+40 ℃;

2 hoogte: ≤1000m;

3 Maximale windsnelheid is 10 km/u, minimale windsnelheid voor het nominale niveau (132/230kV) is 3,2 km/u;

4 aardbevingintensiteit: ≤8 niveau;

5 Minimale nominale kruipafstand: 31 mm/kv;

6 Air Pollution Degree: Klasse IV.

66kV vacuümbrenger buiten met disconnectorkenmerken

ZW7-40.5 Outdoor hoogspanningsvacuümstroomonderbreker bestaat voornamelijk uit geïntegreerde pool, huidige transformator, bedieningsmechanisme en doos. Dit type stroomonderbreker is van geminiaturiseerd ontwerp en de schaal is gemaakt van hoogwaardige stalen doos. Huidige transformatoren kunnen worden geselecteerd op basis van gebruikersbehoeften. ZW7-40.5 Outdoor hoogspanningsvacuümstroomonderbreker en bijpassende intelligente besturingscombinatie. De openings- en sluitingsbewerking kan lokaal worden gerealiseerd en kan ook op afstand worden bediend via de communicatie -interface. Andere informatie van de stroomonderbreker kan ook worden verzonden naar het controlecentrum en het communicatiekanaal kan kabel, optische vezel, GPRS/CDMA, GSM, enz. Kiezen.

66kV vacuümbrenger buiten met disconnectorspecificatie

Nee.	Item			Eenheden	Parameters
1	Nominale spanning			kv	40.5
2	Beoordeeld	1min stroomfrequentie	droog		95
	isolatie	Vervoerde spanning	nat		80
	niveau	Bliksemintrichting is bestand tegen spanning (piek)			185
3	Nominale stroom			A	1250、1600、2000
4	Nominale kortsluitingsstroom			de	20、25、31.5
5	Nominale bedrijfssequentie				O-0.3S -CO- 180S-CO
6	Rated Sortcircuit Breaking Current Breaki ng Times			Tijd	12
7	Rated Short-Circu It gesloten stroom (piek)			de	50、63、80
8	Nominale piek
9	Korte tijd beoordeeld door middel van stroom			de	20、25、31.5
10	Nominale kortsluitingsduur			S	4
11	Gemiddelde openingssnelheid			mevrouw	1,5 ± 0,2
12	Gemiddelde sluitsnelheid				0,7 ± 0,2
13	Contact sluitende bounce -duur			s	≤2
14	Driefasige sluiting en openingssynchronisme				≤2
15	Opening time				≤150
16	Sluitingstijd				≤60
17	Mechanisme leven			Tijd	10000
18	Nominale bedrijfsspanning en aux ilia ry lus beoordeelde spanning			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Faselus DC -weerstand (zonder huidige transformator）			uΩ	100
20	Toegestaan slijtage van de slijtage van dynamisch en statisch contact			mm	3
