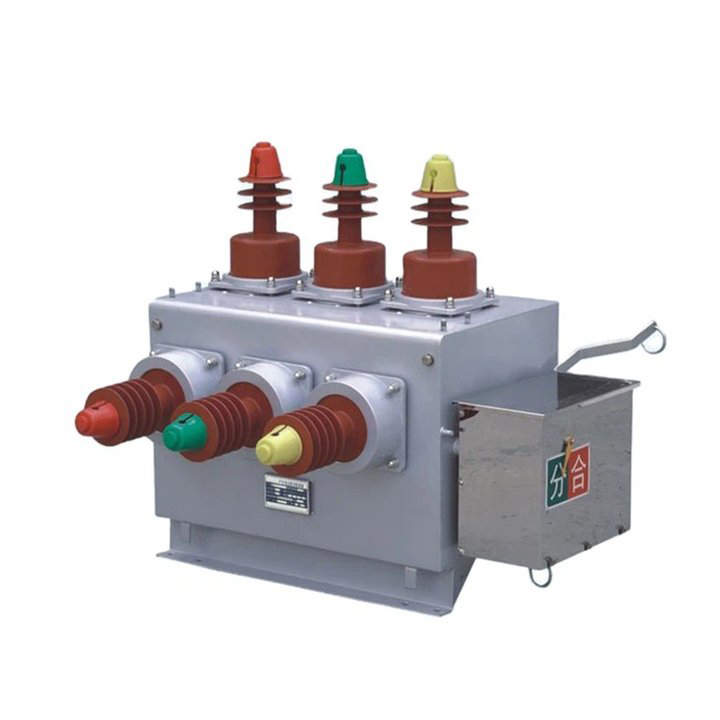

11KV VK-type hoogspannings-vacuümstroomonderbreker

LiuGao is trots de leider als toegewijde fabrikant van vacuümstroomonderbrekers voor buitengebruik. 11KV VK-type hoogspannings-vacuümstroomonderbreker, een hoeksteen van stroomdistributieapparatuur voor buitenshuis, is ontworpen voor een nominale spanning van 12 kV en driefasige wisselstroom bij 50 Hz. Deze stroomonderbreker wordt voornamelijk ingezet in verschillende omgevingen, zoals elektriciteitsnetten op het platteland, stedelijke elektriciteitsnetten, spoorwegen, mijnen, havens en andere stroomdistributiesystemen, en speelt een cruciale rol in bovengrondse lijnen buitenshuis. De ZW10-12F-stroomonderbreker is met precisie ontworpen voor het onderbreken en sluiten van belastingsstromen, het reageren op overbelastingsstromen en het beheren van kortsluitstromen binnen het voedingssysteem en dient als een essentieel onderdeel voor het schakelen en beveiligen van het elektriciteitsnet. Het robuuste ontwerp en de compatibiliteit buitenshuis maken hem zeer geschikt voor uiteenlopende toepassingen, waardoor betrouwbare prestaties onder verschillende omgevingsomstandigheden worden gegarandeerd. Kies LiuGao voor geavanceerde innovaties die de benchmarks van vacuümstroomonderbrekers voor buitengebruik opnieuw definiëren.

Stuur onderzoek

Productomschrijving

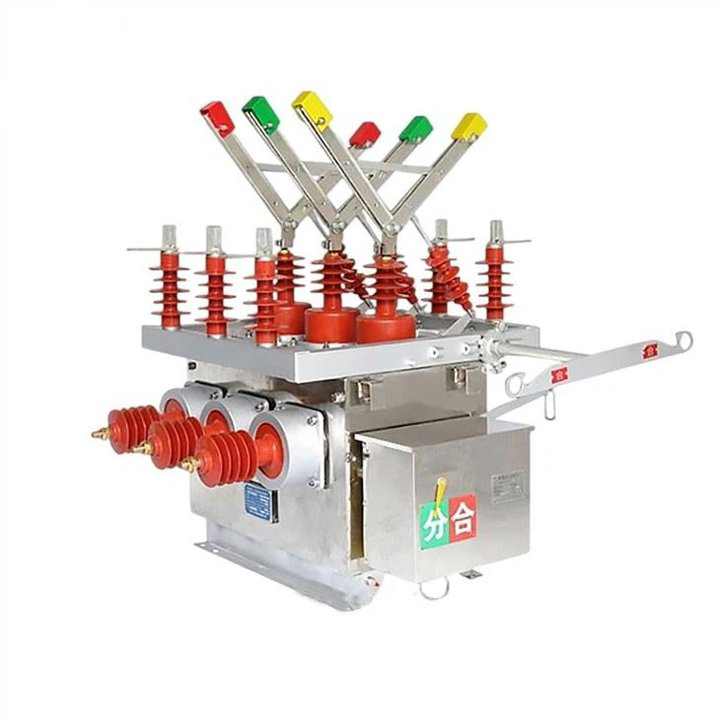

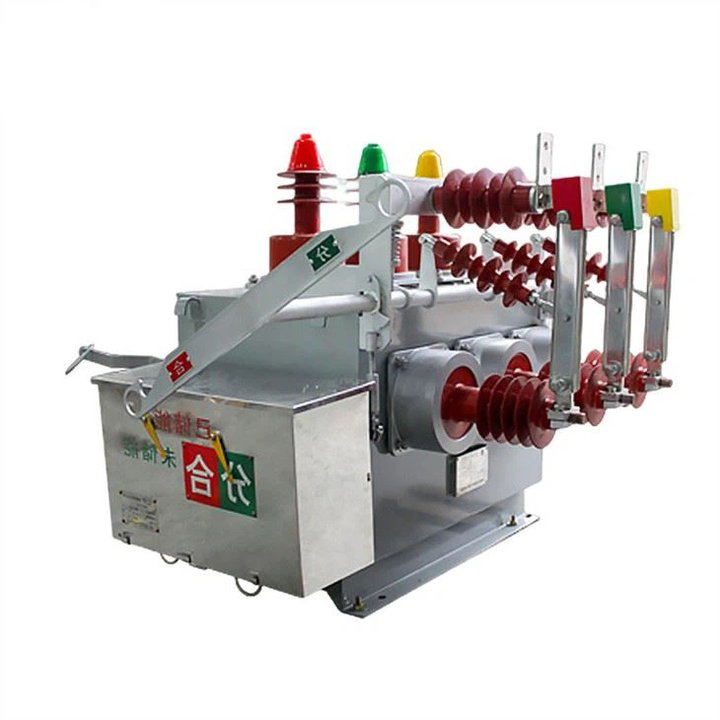

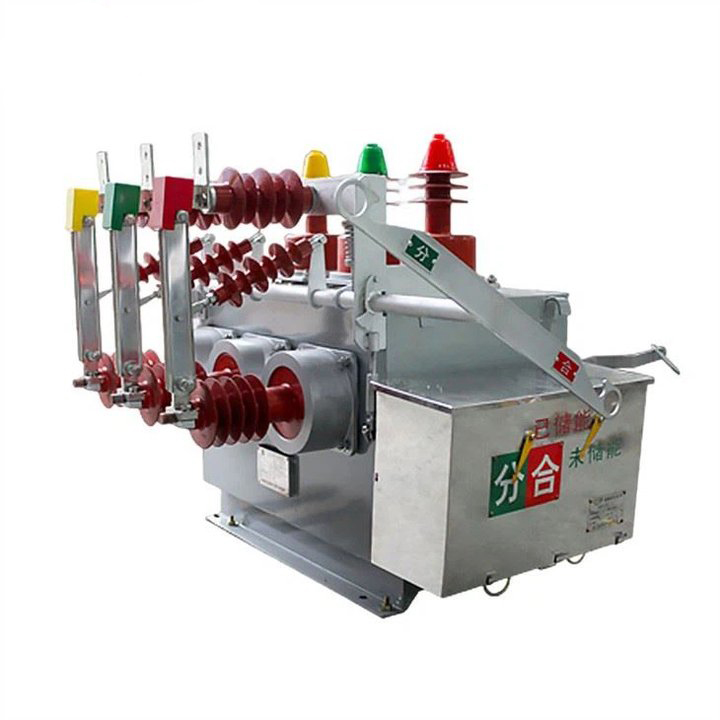

Liugao is een leverancier van 11KV VK-type hoogspanningsvacuümstroomonderbrekers. ZW10-12 HV-vacuümstroomonderbreker voor buiten (ZW10-12, ZW10-12F, ZW10-12G) is een stroomdistributieapparatuur voor buiten, ontworpen voor een nominale spanning van 12 kV en drie- fase AC 50 Hz. Het vindt toepassingen in elektriciteitsnetten op het platteland, stedelijke elektriciteitsnetten, spoorwegen, mijnen, havens en andere stroomdistributiesystemen. Het is speciaal ontworpen voor bovengrondse lijnen buitenshuis en voert op effectieve wijze taken uit zoals het onderbreken en sluiten van belastingsstromen, overbelastingsstromen en kortsluitstromen in het elektriciteitssysteem, terwijl de bescherming en schakeling van het elektriciteitsnet wordt gewaarborgd.

Onze ZW10-12 HV-vacuümstroomonderbreker voor buiten (ZW10-12, ZW10-12F, ZW10-12G) maakt intern gebruik van speciale anticondensatiemaatregelen, waardoor een optimale isolatie in de doos wordt gegarandeerd. De transmissiemethode maakt gebruik van gepatenteerde technologie, die een eenvoudige installatie en betrouwbare werking biedt om prestatieproblemen van de stroomonderbrekers als gevolg van mechanische storingen te voorkomen. Deze breker werkt zonder de noodzaak van olie of gas, wat resulteert in een compact en lichtgewicht ontwerp. Dankzij de CT-bescherming is hij geschikt voor grote shuntstromen, waardoor de vervuiling wordt geminimaliseerd en de noodzaak voor onderhoud wordt geëlimineerd. De bedieningsmodus kan elektrisch of handmatig zijn, waardoor veelzijdigheid in bediening en onderhoud ontstaat.

Samenvattend valt de ZW10-12 HV-vacuümstroomonderbreker voor buiten op door zijn robuuste ontwerp, efficiënte prestaties en aanpasbaarheid aan verschillende scenario's voor stroomdistributie buitenshuis.

11KV VK-type hoogspannings-vacuümstroomonderbreker

Installatiemethode: zijmontage, middenmontage

Omgevingsluchttemperatuur: bovengrens +40C, ondergrens -30C; ;

Hoogte: ≤2000 m (als de hoogte moet worden vergroot, moet het nominale isolatieniveau dienovereenkomstig worden verhoogd);

Winddruk: niet meer dan 700 Pa (equivalent aan een windsnelheid van 34 m/s);

Amplitude: aardbevingsintensiteit 8 graden;

Verontreinigingsniveau: Klasse I;

Maximaal dagelijks temperatuurverschil: niet meer dan 25C.

11KV VK Type hoogspanningsvacuümstroomonderbreker Specificatie

Model		ZW10-12, ZW10-12F, ZW10-12G

Nummer	Parameter		Eenheid	Waarde
1	Nominale spanning		kV	12
2	Nominale stroom		A	630
3	Nominale frequentie		Hz	50
4	Stroomfrequentie is bestand tegen spanning		kV	42/48
5	Blikseminslagspanning (piekwaarde)		kV	75/85
6	Nominale kortsluitbreekstroom		kA	16	20	25
7	Nominale kortsluitstroom (piekwaarde)		kA	40	50	50
8	Geschatte korte tijd is bestand tegen stroom		kA	16	20	25
9	Nominale piekstroom		kA	40	50	50
10	Nominale kortsluitduur		S	4
Il	Nominale bedieningsvolgorde			Punten-0,3s-Gecombineerde punten- 180s-Gecombineerde punten
12	Nominale kortsluitstroom-breektijden		Tweederangs	30
13	Mechanische levensduur		Tweederangs	10000
14	Het bewegende contact maakt de geaccumuleerde slijtagedikte mogelijk		mm	3
15	Nominale bedrijfsspanning met veerbedieningsmechanisme van het CT-type	sluitende spoel	V	Gelijkstroom of AC 220V
		Spoel openen
16	Nominale werkstroom van overstroomuitschakelspoel		A	5
17	gewicht		Kg	150
