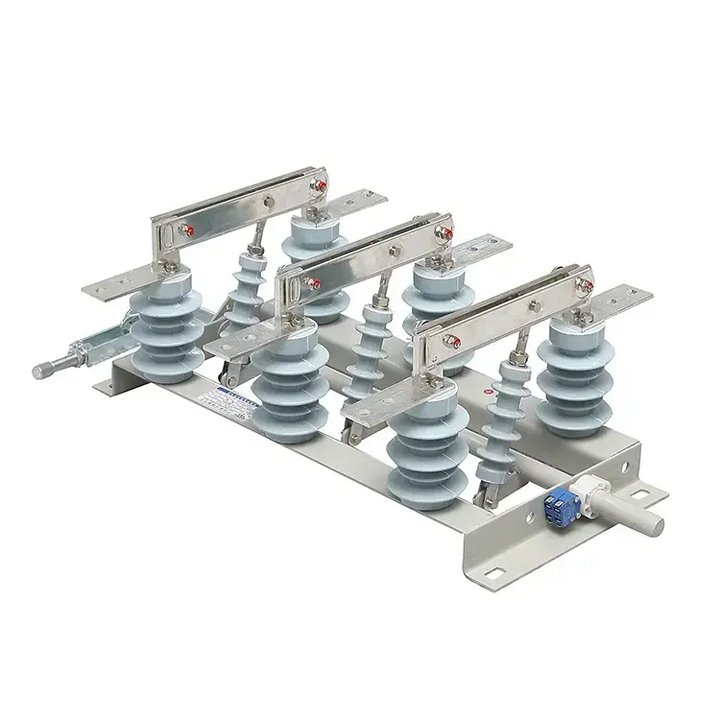

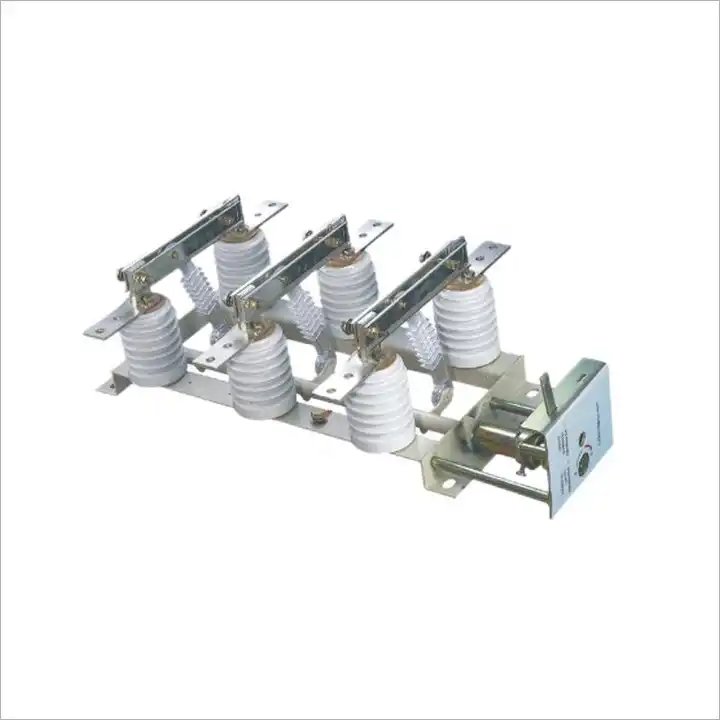

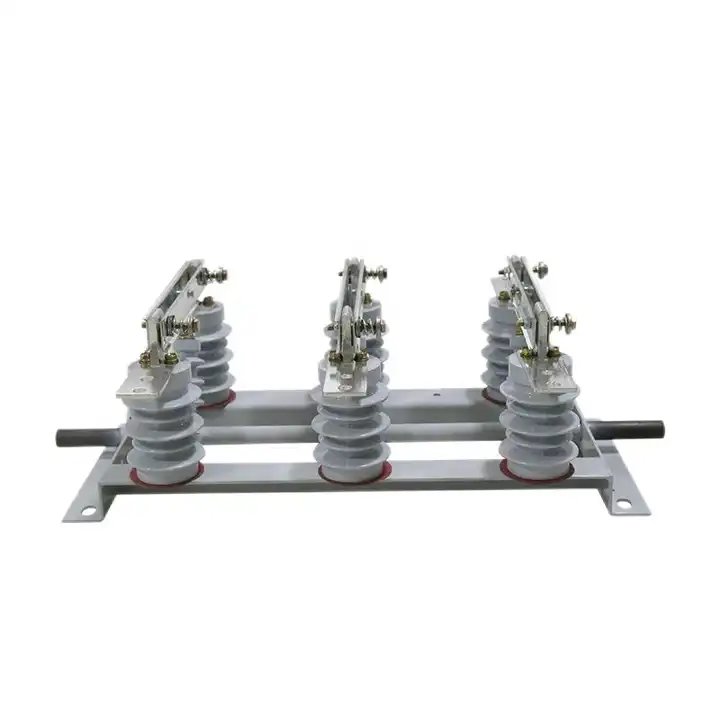

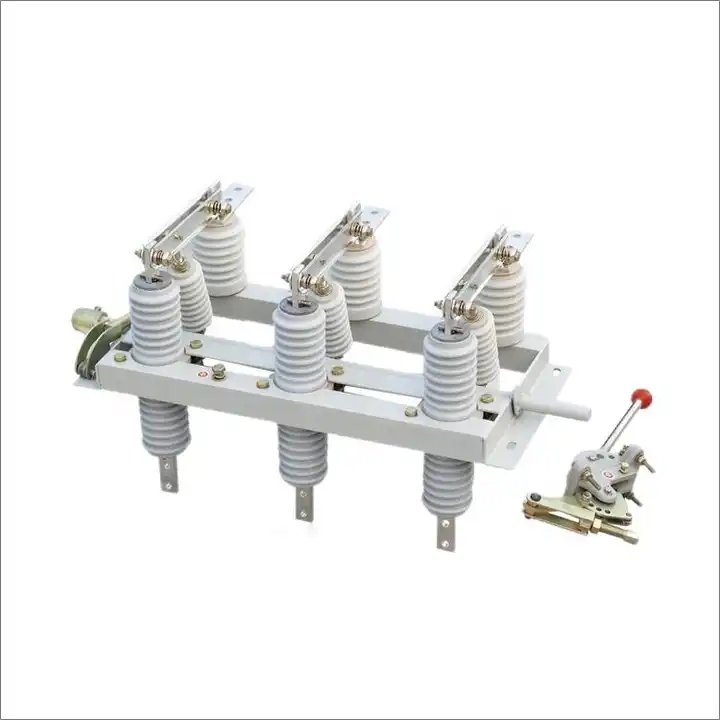

Lugao is een leverancier van 24KV-scheidingsschakelaars voor binnengebruik. De binnen-scheidingsschakelaar van het type GN19-12/400, 630, 1000, 1250 beschikt over een geleidend deel dat aan de basis is bevestigd door twee pijlerisolatoren voor elke fase. (GN19-12C/400, 630, 1000, 1250 type heeft één pijlerisolator en één porseleinen behuizingisolator.) De drie fasen zijn parallel gerangschikt en het geleidende deel omvat statische contacten van contactmessen en contacthouders (of geleidende staven) . Elke fase van het contactmes is verbonden met het midden van de verbindingsisolator, waarbij de verbindingsisolator op de basis van de spil is geïnstalleerd. De spil is via het handvat verbonden met de drijfstang (geleverd door de gebruiker) en het bewegingsmechanisme van het type CS6-1.

Het verbindende contactmes is opgebouwd uit twee gesleufde koperplaten, waardoor zowel het warmteafvoergebied als de mechanische sterkte worden verbeterd. Dit ontwerp verlaagt de bodemtemperatuur en verbetert de dynamische stabiliteit van de binnenscheidingsschakelaar. Het ene uiteinde van het contactmes wordt met een bout (auto van Shaw) aan het contactblok (of aan de geleidende staaf) bevestigd. GN19-12/1000, 1250 is voorzien van de installatie van een magnetische borgplaat, die dient om de aantrekkingskracht tussen de twee groefcontactmessen te vergroten tijdens een grote kortsluitstroom. GN19-12/400, 630 scheidingsschakelaars voor binnen hebben een kleine limiet door de stroom, waardoor er geen magnetische borgplaat nodig is.

24KV binnentype scheidingsschakelaar Bedrijfsomgeving

Omgevingstemperatuur: -25°C ~ +40°C;

Hoogte: ≤1000m;

Relatieve vochtigheid: daggemiddelde ≤95%, maandgemiddelde ≤90%;

Aardbevingsintensiteit: ≤8 niveau;

Installatieplaatsen: geen brand, explosiegevaar, ernstige vervuiling, chemische corrosie of hevige trillingen.

24KV binnentype scheidingsschakelaar Producteigenschappen

24KV binnentype scheidingsschakelaar Kenmerken
