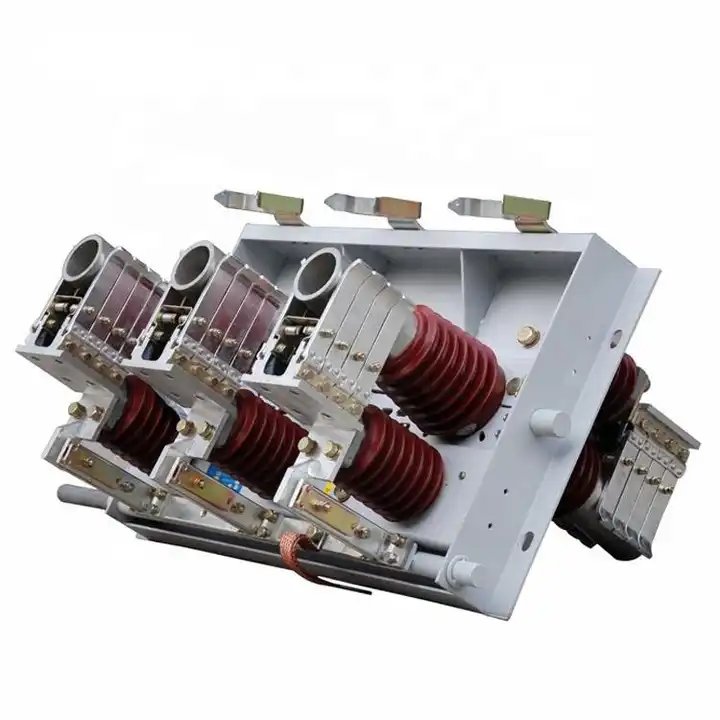

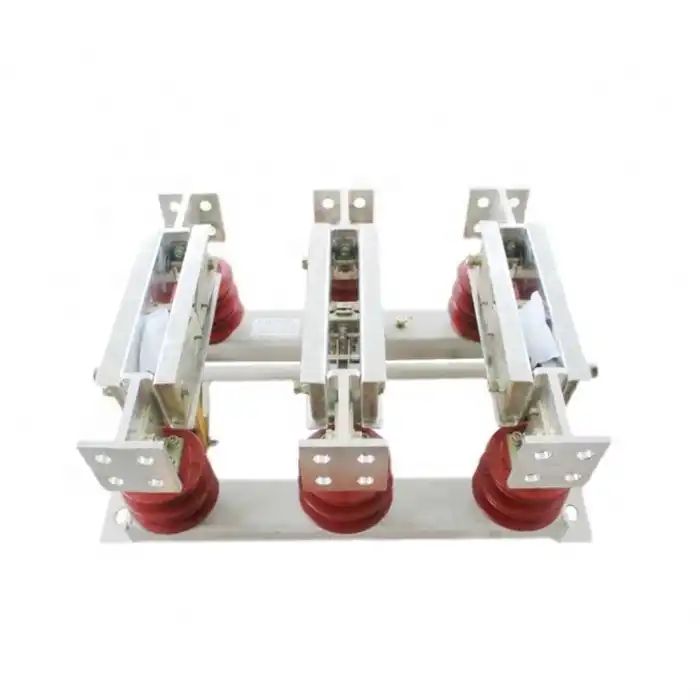

15KV scheidingsschakelaar voor binnengebruik

LuGao is een toegewijde fabrikant van 15KV-scheidingsschakelaars voor binnengebruik. De GN22-12(C)-scheidingsschakelaar is een hoogspanningsschakelaar voor binnenshuis, ontworpen voor gebruik in voedingssystemen met driefasige wisselstroom 50 Hz en een nominale spanning van 12 kV. De primaire functie is het aansluiten, loskoppelen of schakelen van lijnen onder spanningsomstandigheden wanneer er geen belasting op de apparatuur staat.

Stuur onderzoek

Productomschrijving

Lugao is een leverancier van 15KV scheidingsschakelaars voor binnengebruik. GN22-12 hoogspanningsschakelaar voor binnenshuis is geschikt voor een nominale spanning van 10 kV, driefasige AC 50 Hz, en wordt gebruikt in hoogspanningsschakelaars binnen het voedingssysteem als stroomonderbreker onder spanningsomstandigheden zonder belasting. De schakelaar heeft een nieuw, redelijk en uniek structureel ontwerp. Het maakt gebruik van een vergrendelingsmethode in twee stappen, die uitstekende dynamische en thermische stabiliteit biedt met een lage bedieningskracht. Het gebruik van epoxyhars, isolatoren en verzilverde borstels, samen met nieuwe materialen en processen, zorgt voor een goede geleiding, compact formaat en licht gewicht. De uitgaande terminals maken een eenvoudige aansluiting mogelijk met vacuüm- en olie-stroomonderbrekers, waardoor het aantal schakelkasten wordt verminderd, overgangsverbindingen worden geminimaliseerd en de kosten worden verlaagd.

15KV binnentype scheidingsschakelaar Bedrijfsomgeving

Installatiemethode: zijmontage, middenmontage

Omgevingsluchttemperatuur: bovengrens +40C, ondergrens -30C; ;

Hoogte: ≤2000 m (als de hoogte moet worden vergroot, moet het nominale isolatieniveau dienovereenkomstig worden verhoogd);

Winddruk: niet meer dan 700 Pa (equivalent aan een windsnelheid van 34 m/s);

Amplitude: aardbevingsintensiteit 8 graden;

Verontreinigingsniveau: Klasse I;

Maximaal dagelijks temperatuurverschil: niet meer dan 25C.

Specificatie 15KV scheidingsschakelaar voor binnentype

item		eenheid	gegevens
nominale spanning		kV	12
nominale frequentie		Hz	50
nominale stroom		A	1600 ~ 2000	2500 ~ 3150
nominale korte tijd weerstaan stroom		kA	40	50
nominale piek bestand tegen stroom		kA	100	125
nominale kortsluitingsduur		s	4
nominaal isolatieniveau	1 min. netfrequentie bestand tegen spanning	kV	pool tegen pool en pool tegen aarde 42 breuk 40
	bliksemimpuls is bestand tegen spanning (piek)	kV	tussen paal en paal naar aarde 75 breuk 85
