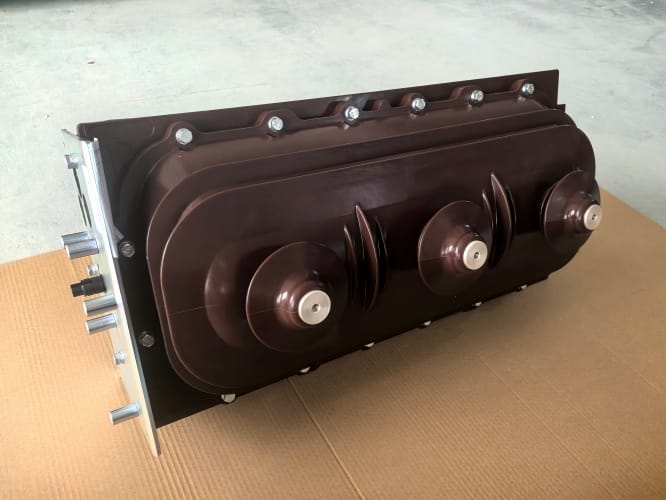

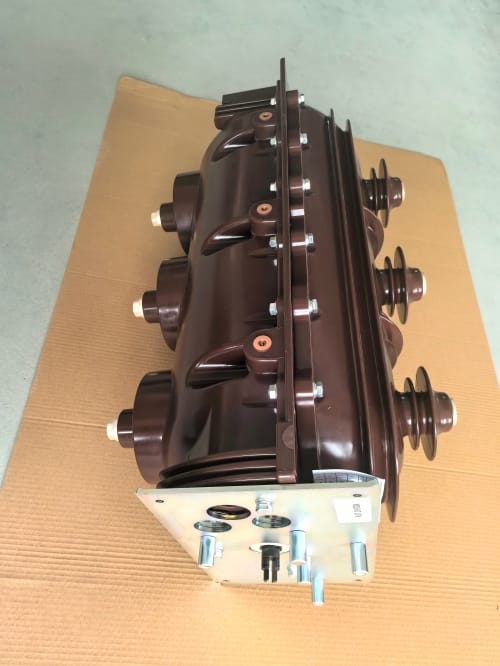

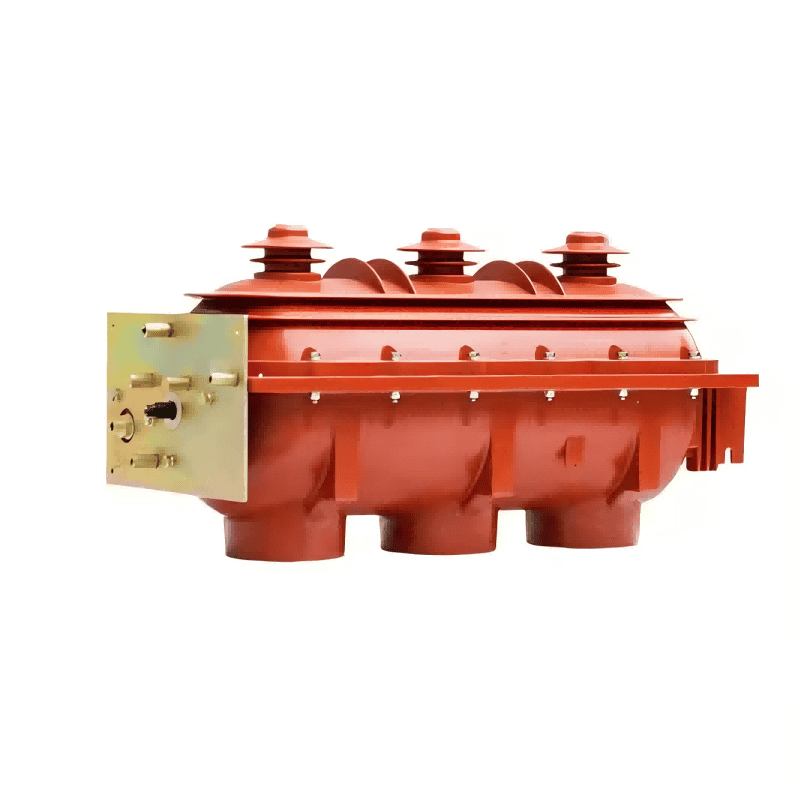

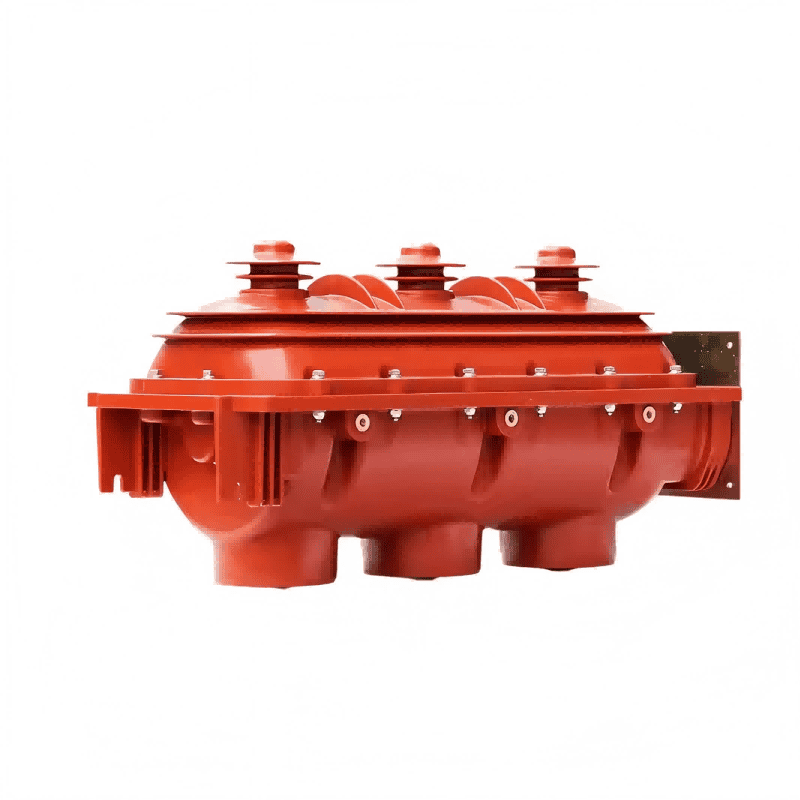

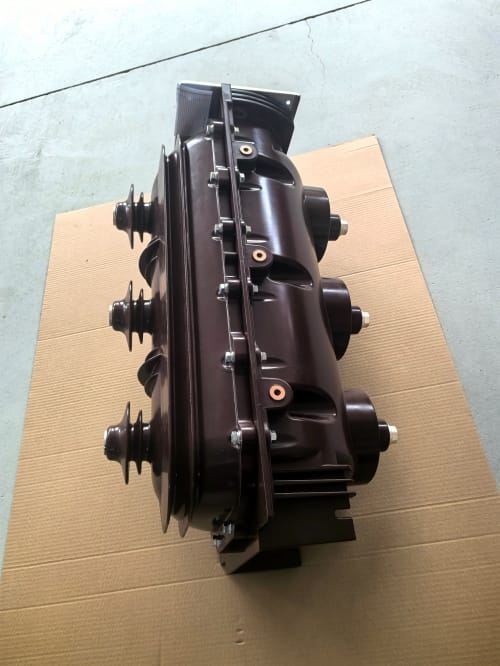

LGFLN36-24 24kV 630A hoogspannings-SF6-belastingsschakelaar

De LGFLN36-24-lastschakelaar van LUGAO is een essentieel apparaat voor het beschermen van energiesystemen, waardoor een tijdige reactie en bescherming in geval van een storing mogelijk is. Belastingsschakelaars worden veel gebruikt in moderne energiesystemen. LUGAO vervaardigt deze apparaten op een professionele assemblagelijn, waardoor de maandelijkse productie voldoet aan de behoeften van klanten over de hele wereld.

Model:LGFLN36-24

Stuur onderzoek

Productomschrijving

De kern van de SF6-lastschakelaar van LUGAO ligt in de uitstekende isolatie- en boogdovende eigenschappen van SF6-gas. SF6-gas heeft een extreem hoog isolatievermogen onder hoogspanning. Dit zorgt voor een kleinere pauzeafstand en een compactere algehele apparaatstructuur. Wanneer de schakelaar de stroom onderbreekt, ontstaat er een boog tussen de bewegende en stationaire contacten. SF6-gas ontleedt onder de hoge temperatuur van de boog en produceert verbindingen met een laag fluorgehalte. Deze verbindingen hebben een sterke elektronegativiteit en kunnen snel vrije elektronen absorberen om negatieve ionen te vormen. De migratiesnelheid van negatieve ionen is erg langzaam, waardoor ze uiterst efficiënt zijn in het absorberen van boogenergie, het snel doven van de boog wanneer de stroom nul overschrijdt en het snel herstellen van de diëlektrische sterkte. Het bedieningsmechanisme maakt doorgaans gebruik van een veerenergieopslagmechanisme, dat elektrisch of handmatig kan worden bediend, waardoor snelle en betrouwbare openings- en sluitingsoperaties worden gegarandeerd.

Voordelen en kenmerken

Hoge veiligheid: Volledig afgedichte en geïsoleerde constructie, met contacten ondergebracht in een afgesloten gaskamer, elimineert volledig het risico op elektrische schokken. Het ontwerp met drie stations zorgt voor een betrouwbare aarding en zorgt voor veilig onderhoud. SF6-gas is niet-giftig en niet-ontvlambaar, waardoor een veilige werking van de apparatuur wordt gegarandeerd.

Hoge betrouwbaarheid en onderhoudsvrij: de uitstekende boogdovende eigenschappen van SF6-gas minimaliseren contactslijtage en verlengen de elektrische levensduur. De afgedichte structuur beschermt interne componenten tegen externe invloeden van buitenaf, waardoor het geschikt is voor zware omstandigheden.

Compacte structuur en ruimtebesparend: vanwege de hoge isolatie-eigenschappen van SF6 is het apparaat aanzienlijk kleiner dan luchtgeïsoleerde schakelapparatuur met hetzelfde spanningsniveau, waardoor het ideaal is voor locaties met beperkte ruimte, zoals binnenschakelstations en doosvormige onderstations.

Milieuvriendelijk en geluidsarm: Tijdens bedrijf wordt de boog gedoofd in de afgesloten gaskamer, wat resulteert in geen explosief geluid en slechts een lichte beweging van het bedieningsmechanisme, wat resulteert in extreem lage geluidsniveaus.

Technische parameters

Nominale spanning: kV		24
Nominale stroom: EEN		630
Nominale frequentie: Hz		60
Nominale kortsluitstroom: kA		/
Nominale kortsluitstroom (piek): kA		/
Nominale kortsluitvastheidsduur: s		1
Nominale kortstondige houdstroom (hoofdstroomkring): kA		20
Nominale piekstroom (hoofdcircuit): kA		50
Nominale kortstondige houdstroom (aardcircuit): kA		17.3
Nominale piekstroom (aardcircuit): kA		43.3
De nominale kortstondige stroomfrequentie is bestand tegen spanning	droge test kV	65
	Natte test kV	/
Nominale bliksemimpuls is bestand tegen spanning	droge test kV	125
	Natte test kV	/
Nominale kortstondige netfrequentie bestand tegen spanning (open circuit)	droge test kV	79
	Natte test kV	/
Nominale bliksemstoothoudspanning (open circuit)	droge test kV	145
	Natte test kV	/
Mechanische levensduur: tijden		3000
Circuitweerstand: μΩ		≦80
Nominale bedrijfsspanning: V/DC		220
Sluitsnelheid/openingsafstand: m/s		≧3
Sluitingstijd/openingstijd: ms		/
Asynchronie van pool tot pool/asynchronie van pool tot pool: ms		≦5
