Wat zijn de belangrijkste overwegingen bij het selecteren van hoogspanningsstroomonderbrekers?

De selectie van eenHoogspanningsstroomonderbrekeris een van de meest consequente beslissingen die een energiesysteemingenieur zal nemen. Het is geen eenvoudige aanbesteding; het is een strategische keuze die decennialang de veiligheid, betrouwbaarheid en economische prestaties van het gehele elektriciteitsnetwerk beïnvloedt. Een slecht gekozen hoogspanningsstroomonderbreker kan leiden tot catastrofale apparatuurstoringen, langdurige stroomuitval en aanzienlijke financiële verliezen. Omgekeerd verbetert een goed gekozen breker de stabiliteit van het systeem, minimaliseert de uitvaltijd en zorgt voor een lange levensduur met beheersbare onderhoudsvereisten. De uitdaging is dat het selectieproces een complex samenspel van elektrische, mechanische, omgevings- en economische factoren met zich meebrengt. Dit artikel biedt een gestructureerd raamwerk om ingenieurs door deze cruciale beslissing te loodsen, op basis van tientallen jaren aan ervaring in de sector en praktische veldkennis.

In deze gids wordt het selectieproces ontleed, waarbij de essentiële parameters worden onderzocht waarmee rekening moet worden gehouden, van de fundamentele elektrische specificaties tot de geavanceerde condition monitoring-functies die nu beschikbaar zijn. We zullen de dominante technologieën verkennen – SF6, vacuüm en de opkomende eco-efficiënte alternatieven – en hun respectievelijke sterke en zwakke punten voor verschillende toepassingen bespreken. We zullen ook ingaan op de praktische realiteit van installatie, bediening en onderhoud, waarbij we ervoor zorgen dat de gekozen hoogspanningsstroomonderbreker niet alleen voldoet aan de technische specificaties, maar ook aansluit bij de operationele mogelijkheden van het nutsbedrijf of de industriële faciliteit. Door de belangrijkste overwegingen in dit artikel te begrijpen, kunnen ingenieurs weloverwogen, zelfverzekerde beslissingen nemen die de integriteit van hun energiesystemen op de lange termijn garanderen. Onze fabriek inLugao Power Co., Ltd.produceert al meer dan twintig jaar hoogspanningsstroomonderbrekers en we hebben deze kennis verzameld uit onze uitgebreide ervaring met het leveren van oplossingen aan klanten over de hele wereld.

Inhoudsopgave

• 1. De basis: wat zijn de kritische elektrische specificaties?
• 2. De technologiebeslissing: welk onderbrekend medium is geschikt voor u?
• 3. Milieu- en installatieoverwegingen: waar zal het actief zijn?
• 4. De economie van eigendom: verder dan de aankoopprijs
• 5. Toekomstbestendig: hoe gaat u de breker onderhouden en monitoren?
• Frequently Gestelde vragen (FAQ)
• Conclusie en volgende stappen

1. De basis: wat zijn de kritische elektrische specificaties?

Stel je een onderstationingenieur voor die belast is met het upgraden van een 145 kV-schakelstation. Het project vereist een nieuwe hoogspanningsstroomonderbreker om een ​​kritieke transmissielijn te beschermen. De bestaande infrastructuur omvat een transformator met een vermogen van 40 MVA, en het foutniveau op de bus is berekend op 40 kA. Het selectieproces begint met een reeks fundamentele elektrische specificaties die de capaciteiten van de onderbreker bepalen. Deze beoordelingen zijn geen willekeurige cijfers; ze zijn de wiskundige uitdrukking van het vermogen van de stroomonderbreker om veilig en betrouwbaar te functioneren binnen de elektrische omgeving van het energiesysteem. De ingenieur moet elke beoordeling nauwgezet beoordelen om er zeker van te zijn dat het gekozen apparaat niet onder- of overgespecificeerd is. De volgende tabel geeft de primaire elektrische specificaties en hun praktische betekenis weer.

De nominale spanning vormt de basis van de selectie. Het is de maximale continue spanning die de hoogspanningsstroomonderbreker kan weerstaan. Voor een 145 kV-systeem moet de onderbreker een vermogen hebben van minimaal 145 kV. Het is echter ook belangrijk om rekening te houden met de maximale bedrijfsspanning, die iets hoger kan zijn dan de nominale spanning. De nominale stroom moet voldoende zijn om de normale belasting te dragen, met een marge voor toekomstige groei. De kortsluitbreekstroom is echter de meest kritische veiligheidsclassificatie. Het definieert de maximale foutstroom die de hoogspanningsstroomonderbreker veilig kan onderbreken. Als deze beoordeling te laag is, kan de onderbreker bij een storing catastrofaal uitvallen. Bij Lugao Power Co.,Ltd. bieden we een assortiment hoogspanningsstroomonderbrekers met verschillende kortsluituitschakelcapaciteiten om aan verschillende systeemvereisten te voldoen, zodat het apparaat noch overgespecificeerd, noch ondergespecificeerd is.

De TRV is misschien wel de meest subtiele maar even belangrijke beoordeling. Wanneer een onderbreker een fout onderbreekt, verschijnt er een spanningsovergang over de openende contacten. Deze TRV wordt gekenmerkt door zijn amplitude, stijgsnelheid en frequentie. De hoogspanningsstroomonderbreker moet zo zijn ontworpen dat hij bestand is tegen de TRV zonder dat de boog opnieuw ontsteekt. De TRV wordt bepaald door de impedantie van het systeem en het punt op de golf waarop de onderbreking optreedt. Voor een specifieke toepassing moet de TRV worden berekend of verkregen uit de systeemstudies en worden vergeleken met de nominale TRV-capaciteit van de onderbreker. Het technische team van onze fabriek biedt ondersteuning bij het beoordelen van deze complexe parameters en helpt klanten bij het selecteren van een hoogspanningsstroomonderbreker die perfect is afgestemd op de transiënte kenmerken van hun specifieke netwerk.

2. De technologiebeslissing: welk onderbrekend medium is geschikt voor u?

Zodra de elektrische specificaties zijn gedefinieerd, wordt de ingenieur geconfronteerd met een fundamentele technologische beslissing: welk type onderbrekend medium moet de hoogspanningsstroomonderbreker gebruiken? De markt wordt gedomineerd door drie belangrijke technologieën: SF6-gas, vacuüm en olie. Oliebrekers worden echter steeds zeldzamer in nieuwe installaties en de industrie ontwikkelt actief eco-efficiënte alternatieven. Elke technologie heeft verschillende kenmerken die deze geschikt maken voor verschillende toepassingen. De beslissing is niet alleen een kwestie van kosten; het omvat het evalueren van de prestaties, de impact op het milieu, de onderhoudsbehoeften en de specifieke bedrijfsomstandigheden van de installatie. Laten we elk van de belangrijkste technologieën in detail onderzoeken.

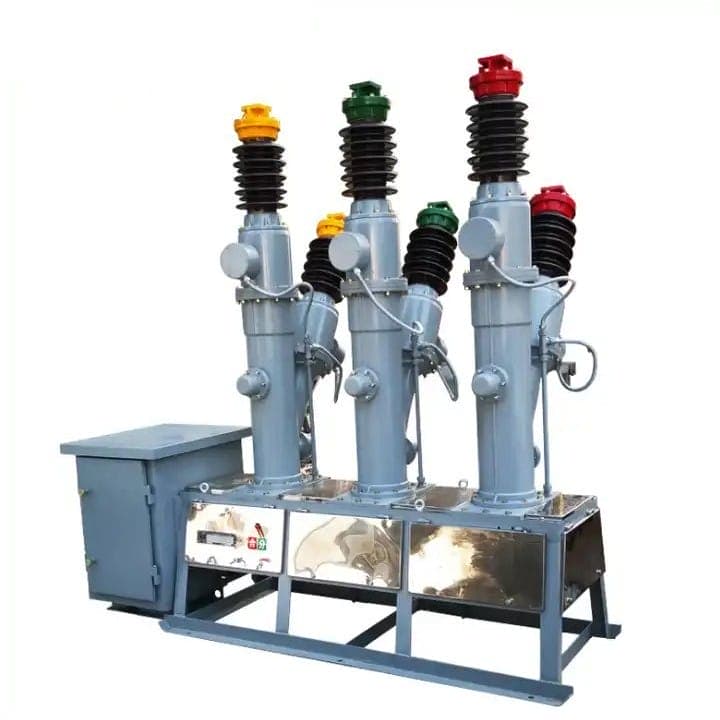

SF6-stroomonderbrekerszijn de dominante technologie voor hoogspanningstoepassingen (72,5 kV en hoger). Ze gebruiken zwavelhexafluoride (SF6) gas als zowel isolerend als boogdovend medium. SF6 is zeer elektronegatief, wat betekent dat het vrije elektronen uit de boog absorbeert, waardoor de opening snel wordt gedeïoniseerd en herstart van de boog wordt voorkomen. Deze eigenschap maakt SF6-onderbrekers uitzonderlijk efficiënt in het onderbreken van foutstromen, met een hoog stroomvoerend vermogen en korte onderbrekingstijden. Ze zijn ook compact en nemen minder ruimte in beslag dan andere technologieën. SF6 is echter een krachtig broeikasgas met een aardopwarmingsvermogen (GWP) dat 23.500 maal groter is dan dat van CO2. Dit heeft geleid tot steeds meer toezicht en regelgeving op het gebruik ervan. Onze fabriek in Lugao heeft een reeks SF6-hoogspanningsstroomonderbrekers ontwikkeld met lekkagepercentages van minder dan 0,1% per jaar, waardoor de impact op het milieu aanzienlijk wordt verminderd.

Vacuümstroomonderbrekerszijn de dominante technologie voor middenspanningstoepassingen (tot 40,5 kV). Ze gebruiken een vacuüm als onderbrekend medium. Wanneer de contacten uiteenvallen, wordt de boog opgesloten in de vacuümonderbreker. De boog wordt gedoofd bij de eerste stroom nul, omdat het vacuüm geen geleidend pad biedt waar de boog opnieuw kan ontsteken. Vacuümbrekers zijn zeer betrouwbaar, vergen zeer weinig onderhoud en zijn milieuvriendelijk. Ze kunnen echter niet bij hogere spanningen worden gebruikt omdat de diëlektrische sterkte van de vacuümonderbreker beperkt is. Ook zijn ze gevoelig voor overspanningen, bijvoorbeeld veroorzaakt door het schakelen van onbelaste transformatoren. Voor hoogspanningstoepassingen is één enkele vacuümonderbreker onvoldoende en zouden meerdere onderbrekers in serie nodig zijn, waardoor de complexiteit en de kosten toenemen.

Eco-efficiënte alternatievenkomen naar voren als reactie op de milieuproblemen van SF6. Deze technologieën maken gebruik van gassen met een veel lager GWP, zoals AirPlus (een mengsel van stikstof en zuurstof met een sporenhoeveelheid fluorketon) of andere synthetische gassen. Deze gassen bieden vergelijkbare diëlektrische en boogdovende prestaties als SF6, maar met een GWP dat 100 tot 2.000 keer lager is. Dit is een aanzienlijk voordeel voor nutsbedrijven en industrieën die hun ecologische voetafdruk willen verkleinen. Deze alternatieven worden echter nog niet zo breed toegepast als SF6 en vereisen mogelijk grotere onderbrekerbehuizingen of andere mechanische ontwerpen. Onze fabriek is actief bezig met de ontwikkeling van hoogspanningsstroomonderbrekers waarbij gebruik wordt gemaakt van eco-efficiënte gassen, zodat onze klanten een levensvatbaar en milieuverantwoord pad voorwaarts kunnen volgen.

De volgende tabel geeft een beknopte samenvatting van de belangrijkste overwegingen voor elke technologie.

3. Milieu- en installatieoverwegingen: waar zal het actief zijn?

De fysieke omgeving waarin een hoogspanningsstroomonderbreker wordt geïnstalleerd, is een kritische factor bij de keuze ervan. Dezelfde breker die feilloos presteert in een klimaatgecontroleerd binnenstation kan voortijdig uitvallen in een kustomgeving met zoutnevel, of in een woestijnomgeving met extreme hitte en stof. Ingenieurs moeten de omgevingsomstandigheden op de voorgestelde installatielocatie evalueren en deze afstemmen op het juiste ontwerp van de breker. De belangrijkste omgevingsfactoren waarmee rekening moet worden gehouden zijn: omgevingstemperatuur, vochtigheid, hoogte, vervuilingsniveau, seismische activiteit en de aanwezigheid van corrosieve stoffen. Elk van deze factoren kan een aanzienlijke invloed hebben op de betrouwbaarheid en levensduur van de hoogspanningsstroomonderbreker.

Temperatuuris een primaire zorg. Het werkingsmechanisme, het isolatiegas (in het geval van SF6 of eco-efficiënte alternatieven) en de diëlektrische eigenschappen van de isolatie zijn allemaal afhankelijk van de temperatuur. SF6-gas zal bijvoorbeeld vloeibaar worden bij lage temperaturen (ongeveer -25°C bij 5 bar), waardoor het isolerende en onderbrekende vermogen ervan afneemt. Om dit aan te pakken, zijn SF6-brekers die in koude klimaten worden geïnstalleerd, uitgerust met verwarmingen en gasdichtheidsbewakingssystemen die gasdrukdalingen als gevolg van vloeibaarmaking detecteren. Op dezelfde manier kan extreme hitte de veroudering van isolatiematerialen versnellen en de slijtage van mechanische componenten vergroten. Onze fabriek biedt hoogspanningsstroomonderbrekers met een breed scala aan bedrijfstemperatuuropties, inclusief pakketten voor koud weer voor installaties in arctische omstandigheden.

Hoogteis een andere belangrijke factor. Naarmate de hoogte toeneemt, neemt de luchtdruk af, waardoor de diëlektrische sterkte van de lucht afneemt. Bij buiteninstallaties boven de 1.000 meter moeten de isolatieafstanden vergroot worden. Voor SF6-brekers wordt de gasdruk doorgaans aangepast om de verminderde atmosferische druk te compenseren.Vervuilinguit industriële gebieden, kustgebieden of landbouwgebieden kan leiden tot een opeenhoping van geleidende verontreinigingen op de isolatoren, waardoor het risico op externe flashovers toeneemt. Dit wordt aangepakt door het specificeren van isolatoren met een grotere kruipafstand, of door het aanbrengen van antiverontreinigingscoatings. Onze fabriek in Lugao levert hoogspanningsstroomonderbrekers met aanpasbare isolatieniveaus om te voldoen aan de specifieke vereisten van de vervuilingsklasse van de installatielocatie.

Seismische activiteitmoet worden overwogen in gebieden die gevoelig zijn voor aardbevingen. De hoogspanningsstroomonderbreker moet bestand zijn tegen de dynamische belastingen die worden gegenereerd door een seismische gebeurtenis. Dit omvat het ontwerpen van de ondersteuningsstructuur en het garanderen dat de mechanische componenten van de sloophamer de opgelegde versnelling kunnen weerstaan. Corrosieve omgevingen, zoals die in de buurt van kustgebieden of in chemische fabrieken, vereisen speciale aandacht voor de materiaalkeuze. Roestvrijstalen bevestigingsmiddelen, corrosiebestendige coatings op de behuizing en een zorgvuldige afdichting van alle componenten zijn essentieel om voortijdig falen te voorkomen. Door deze omgevingsfactoren zorgvuldig te evalueren, kunnen ingenieurs een hoogspanningsstroomonderbreker selecteren die niet alleen elektrisch geschikt is, maar ook fysiek robuust genoeg om de ontberingen van de werkomgeving te weerstaan.

4. De economie van eigendom: verder dan de aankoopprijs

De initiële aankoopprijs van een hoogspanningsstroomonderbreker is vaak de meest zichtbare kosten, maar bedraagt ​​slechts een fractie van de totale eigendomskosten gedurende de levensduur van het apparaat. Bij een alomvattende economische analyse moet niet alleen rekening worden gehouden met de aankoopprijs, maar ook met de installatiekosten, de lopende onderhouds- en operationele kosten en de kosten van eventuele verwijdering of vervanging. Het kiezen van een sloophamer met hogere initiële kosten maar lagere onderhoudsvereisten kan op de lange termijn aanzienlijk zuiniger zijn. Omgekeerd kan het kiezen van een goedkope onderbreker van lage kwaliteit leiden tot frequente storingen, hoge onderhoudskosten en dure stilstand. De economische beslissing moet gebaseerd zijn op een levenscycluskostenanalyse die de specifieke operationele context van de installatie weerspiegelt.

Installatiekostenkan aanzienlijk variëren, afhankelijk van het type en ontwerp van de hoogspanningsstroomonderbreker. SF6-brekers vereisen voor de installatie gespecialiseerde gasverwerkingsapparatuur en opgeleid personeel, wat de kosten verhoogt. Vacuümbrekers zijn doorgaans eenvoudiger te installeren.Onderhoudskostenvormen een belangrijk onderdeel van de levenscycluskosten. SF6-onderbrekers vereisen periodiek onderhoud, inclusief controles van de gasdruk, contactslijtage en mechanische werking. De procedures voor het omgaan met gas moeten strikt worden gevolgd. Vacuümbrekers zijn daarentegen levenslang afgedicht en vereisen zeer weinig onderhoud. De onderhoudsfrequentie en de kosten van reserveonderdelen moeten in de economische analyse worden meegenomen.

Operationele kostenomvatten de energieverliezen in de hoofdcontacten van de onderbreker, die doorgaans klein maar niet te verwaarlozen zijn.Kosten voor stilstandzijn misschien wel de belangrijkste variabele. In veel industrieën kan een uur stilstand tienduizenden dollars aan verloren productie kosten. Een betrouwbaardere hoogspanningsstroomonderbreker, met een lagere faalkans, kan een aanzienlijk economisch voordeel opleveren door het risico op kostbare uitval te verminderen. Om klanten te helpen met deze analyse heeft onze fabriek bij Lugao Power Co.,Ltd. biedt een service voor het beoordelen van de levenscycluskosten, die een gedetailleerde vergelijking biedt van de totale eigendomskosten voor verschillende opties voor onderbrekers.

5. Toekomstbestendig: hoe gaat u de breker onderhouden en monitoren?

De selectie van een hoogspanningsstroomonderbreker is geen beslissing die eindigt wanneer het apparaat wordt ingeschakeld. De prestaties en betrouwbaarheid van de sloophamer op de lange termijn zijn afhankelijk van een goed geplande onderhouds- en monitoringstrategie. De onderhoudsvereisten variëren per technologie, maar een proactieve aanpak is essentieel om tientallen jaren betrouwbare service te garanderen. De trend in de sector evolueert naar condition-based onderhoud, waarbij gebruik wordt gemaakt van continue monitoring van de belangrijkste parameters van de hoogspanningsstroomonderbreker om te voorspellen wanneer onderhoud nodig is, in plaats van te vertrouwen op een vast schema. Deze aanpak maximaliseert de beschikbaarheid van de onderbreker en minimaliseert het risico op onverwachte storingen.

Belangrijke parameters die moeten worden gemonitord zijn onder meer: ​​de timing van het bedieningsmechanisme, de contactbeweging en weerstand, de SF6-gasdichtheid en -druk, de temperatuur van kritische componenten en de gezondheid van het elektrische circuit. Moderne hoogspanningsstroomonderbrekers kunnen worden uitgerust met sensoren die deze parameters continu bewaken en rapporteren aan een centraal besturingssysteem. Hierdoor kunnen onderhoudsteams problemen vroegtijdig identificeren, voordat ze ernstig worden. De hoogspanningsstroomonderbrekerproducten van onze fabriek zijn compatibel met een reeks conditiebewakingssystemen, waardoor onze klanten een op de toestand gebaseerde onderhoudsstrategie kunnen implementeren. We bieden ook uitgebreide training voor onderhoudspersoneel over het inspecteren, testen en repareren van onze apparatuur.

Veelgestelde vragen (FAQ)

Vraag 1: Hoe bepaal ik het juiste kortsluituitschakelvermogen voor mijn toepassing?

Antwoord: Het kortsluituitschakelvermogen moet gelijk zijn aan of groter zijn dan de maximaal berekende foutstroom op het installatiepunt van de onderbreker. Dit wordt bepaald door een gedetailleerd onderzoek naar het energiesysteem, waarbij rekening wordt gehouden met de bronnen van foutstroom (generatoren, elektriciteitsnet), de impedantie van transformatoren, transmissielijnen en kabels, en de systeemconfiguratie. Het onderzoek zal een waarde opleveren voor de symmetrische kortsluitstroom (kA) en de X/R-verhouding, die de asymmetrische stroom bepaalt. De nominale kortsluitstroom van de stroomonderbreker, die een symmetrische waarde is, moet groter zijn dan de berekende symmetrische stroom, en de onderbreker moet ook in staat zijn de asymmetrische stroom te onderbreken. Ons technische team bij Lugao Power Co.,Ltd. kan u helpen bij deze berekening.

Vraag 2: Wat is het verschil tussen een dode tank en een onder spanning staande tankstroomonderbreker?

Antwoord: In een hoogspanningsstroomonderbreker met dode tank bevindt de onderbreker zich in een geaarde metalen behuizing. Dit levert een duidelijk veiligheidsvoordeel op, aangezien de hoogspanning is omsloten en de behuizing zich op aardpotentiaal bevindt. Ze zijn doorgaans gemakkelijker te onderhouden en bieden meer ontwerpflexibiliteit voor extra apparatuur zoals CT's. Bij een onder spanning staande tankbreker bevindt de onderbreker zich op hoogspanning en is de tank niet geaard. Actieve tankbrekers zijn lichter en hebben lagere diëlektrische verliezen, waardoor ze voor sommige toepassingen efficiënter zijn. De keuze hangt af van het specifieke ontwerp van het onderstation en de technische filosofie van het nutsbedrijf.

Vraag 3: Hoe kies ik tussen een SF6-breker en een eco-efficiënt alternatief?

Antwoord: De keuze hangt af van de vereisten van de toepassing en de milieuprioriteiten van de exploitant. SF6-onderbrekers hebben een bewezen staat van dienst op het gebied van hoge betrouwbaarheid en uitstekende onderbrekingsmogelijkheden, en zijn beschikbaar voor alle spanningsniveaus. Eco-efficiënte alternatieven, zoals AirPlus, bieden een aanzienlijk lager GWP, waardoor ze aantrekkelijk zijn voor organisaties die zich inzetten voor duurzaamheid. Deze alternatieven kunnen echter hogere initiële kosten met zich meebrengen en zijn mogelijk niet voor alle spanningsniveaus beschikbaar. Onze fabriek bij Lugao Power Co., Ltd. biedt zowel SF6- als eco-efficiënte opties, waardoor onze klanten een keuze kunnen maken die de prestaties, kosten en verantwoordelijkheid voor het milieu in evenwicht houdt.

Vraag 4: Wat is de betekenis van de tijdelijke herstelspanning (TRV) bij de selectie van stroomonderbrekers?

Antwoord: TRV is de spanning die over de contacten van de hoogspanningsstroomonderbreker verschijnt onmiddellijk nadat de boog is onderbroken. De TRV kan complex zijn, met een hoge stijgsnelheid en piekwaarde, en is afhankelijk van de inductie en capaciteit van het systeem. De hoogspanningsstroomonderbreker moet in staat zijn de TRV te weerstaan ​​zonder opnieuw te activeren. Dit is een cruciale factor bij het bepalen van het onderbrekingsvermogen, vooral voor onderbrekers die zich in de buurt van transformatoren of reactoren bevinden. Het technische team van onze fabriek kan u helpen bij het beoordelen van de TRV-vereisten voor uw specifieke toepassing en het selecteren van een breker met de juiste nominale TRV-capaciteiten.

Vraag 5: Hoe vaak moet een hoogspanningsschakelaar onderhouden worden?

Antwoord: De onderhoudsfrequentie is afhankelijk van het type vermogenschakelaar en de bedrijfsomstandigheden. SF6-brekers vereisen doorgaans inspectie en onderhoud met tussenpozen van 5-10 jaar, afhankelijk van de aanbevelingen van de fabrikant en het aantal handelingen. Het onderhoud omvat het controleren van de gasdichtheid, contactslijtage en het bedieningsmechanisme. Met de integratie van condition monitoring systemen kunnen we overstappen op een condition-based onderhoudsaanpak, waarbij onderhoud alleen wordt uitgevoerd wanneer de monitoringgegevens daartoe aanleiding geven.

Conclusie: de juiste keuze maken voor een betrouwbare toekomst

Het selecteren van de juiste hoogspanningsstroomonderbreker is een cruciale technische beslissing die decennialang invloed heeft op de veiligheid, betrouwbaarheid en economische prestaties van het energiesysteem. Door de elektrische specificaties, technologische opties, omgevingsfactoren, levenscycluskosten en onderhoudsstrategieën zorgvuldig af te wegen, kunnen ingenieurs weloverwogen keuzes maken die de integriteit van hun netwerk op de lange termijn garanderen. De beslissing vereist een diepgaand inzicht in de vereisten van de applicatie en een grondige evaluatie van de beschikbare opties. Bij Lugao Power Co.,Ltd. streven we ernaar onze klanten tijdens het hele selectieproces te ondersteunen, door deskundige begeleiding, betrouwbare producten en uitgebreide after-salesondersteuning te bieden.
