Hoe balanceren hoogspanningsstroomonderbrekers de betrouwbaarheid, efficiëntie en veiligheid in energiesystemen?

Binnen het enorme, zoemende netwerk van een modern elektriciteitsnet woedt een stille strijd. Aan de ene kant stroomt de vraag naar betrouwbare, ononderbroken stroom door honderden kilometers transmissielijnen en transformatoren. Aan de andere kant de altijd aanwezige dreiging van storingen – blikseminslagen, omgevallen bomen, defecten aan apparatuur – die vernietigende stromen door het systeem kunnen doen stromen. De bewakers van dit delicate evenwicht zijn deHoogspanningsstroomonderbreker. Dit zijn niet alleen maar schakelaars; het zijn geavanceerde elektromechanische systemen die een paradoxaal eenvoudige maar enorm complexe taak moeten uitvoeren: de normale belastingsstroom jarenlang zonder verlies dragen, maar toch binnen milliseconden de enorme stroom van een fout onderbreken. Dit is de kern van de technische uitdaging: hoe balanceert de hoogspanningsstroomonderbreker de drie cruciale pijlers van de werking van het energiesysteem – betrouwbaarheid, efficiëntie en veiligheid – die vaak in tegengestelde richtingen trekken?

Het antwoord ligt in een combinatie van geavanceerde natuurkundige principes, zorgvuldig technisch ontwerp en intelligente systeemintegratie. Betrouwbaarheid wordt bereikt door het gebruik van robuuste materialen, meerdere veiligheidsmarges en voorspellende diagnostiek. De efficiëntie wordt geoptimaliseerd door contacten met lage weerstand, minimale bedrijfsenergie en lange onderhoudsintervallen. De veiligheid wordt gewaarborgd door het gebruik van inerte vlamdovende media, robuuste vergrendelingen en mogelijkheden voor bediening op afstand. De hoogspanningsstroomonderbreker moet dienen als een perfecte geleider onder normale omstandigheden en als een perfecte isolator onder foutomstandigheden - een dualiteit die wordt bereikt door de nauwkeurige controle van een boog. De balans is geen statisch punt, maar een dynamisch, evoluerend doel naarmate de technologie vordert en de eisen van het elektriciteitsnet veranderen. In dit artikel worden de kerncomponenten van dit evenwicht ontleed, waarbij de fysieke, mechanische en controlestrategieën worden onderzocht die een moderne hoogspanningsstroomonderbreker in staat stellen uit te blinken in alle drie de pijlers. We zullen ook technische specificaties en operationele inzichten delen die het ontwerp en de selectie van deze kritische componenten bepalen.

Inhoudsopgave

• 1. De fysica van onderbreking: hoe dooft de boog?
• 2. De betrouwbaarheidspijler: wat maakt een stroomonderbreker tientallen jaren betrouwbaar?
• 3. De efficiëntiepijler: hoe kan een stroomonderbreker verliezen minimaliseren?
• 4. De veiligheidspijler: hoe wordt personeels- en systeembescherming bereikt?
• 5. De evenwichtsoefening: hoe conflicteren en werken deze drie pijlers samen?
• Veelgestelde vragen (FAQ)
• Conclusie: de toekomst van het ontwerp van stroomonderbrekers

1. De fysica van onderbreking: hoe dooft de boog?

Om te begrijpen hoe een hoogspanningsstroomonderbreker zijn kerndoelen in evenwicht brengt, moeten we eerst de fundamentele fysica van boogdoving begrijpen. Wanneer de contacten van een stroomonderbreker onder belasting staan, vormt zich een elektrische boog over de opening. Deze boog is een plasma met een hoge temperatuur, dat stroom geleidt en, als er niets aan wordt gedaan, de foutstroom voor onbepaalde tijd zal blijven dragen. De taak van de stroomonderbreker is om die boog te dwingen uit te doven bij de volgende natuurlijke stroom nul. De uitdaging is dat de boog een geïoniseerd pad creëert dat snel opnieuw kan ontsteken als de spanning na de huidige nul stijgt. De sleutel tot een succesvolle onderbreking is het deïoniseren van de opening en het sneller herstellen van de diëlektrische sterkte dan de tijdelijke herstelspanning (TRV).

Het belangrijkste mechanisme voor boogdoving in moderne hoogspanningsstroomonderbrekers is het gebruik van een boogdovende medium. Dit kan zwavelhexafluoride (SF6)-gas, vacuüm of olie zijn, elk met zijn eigen reeks fysische eigenschappen. SF6 is elektronegatief, wat betekent dat de moleculen gemakkelijk vrije elektronen vangen, waardoor de vorming van een boogkanaal wordt voorkomen. Dit maakt hem uitzonderlijk effectief bij zowel hoge spanningen als hoge stromen. Het ontwerp van de stroomonderbreker maakt gebruik van dit principe: een bewegend contact, verbonden met een puffercilinder, comprimeert het SF6-gas tijdens de openingsslag. Dit gas onder druk wordt vervolgens door een mondstuk in het booggebied geleid, waardoor de geïoniseerde deeltjes worden weggeveegd en het plasma wordt afgekoeld. Dit is het natuurkundige principe dat een hoogspanningsstroomonderbreker in staat stelt enorme foutstromen in slechts 30-50 milliseconden te onderbreken.

De relatie tussen deze ontwerpkenmerken en de algehele balans van de stroomonderbreker is intiem. De keuze van het onderbrekende medium bepaalt de impact op het milieu, de onderhoudsvereisten en de fysieke grootte van de apparatuur. SF6 is weliswaar uiterst effectief, maar heeft een hoog aardopwarmingsvermogen (GWP), wat leidt tot een groeiende drang naar alternatieven. Vacuümbrekers bieden weliswaar uitstekende prestaties bij middenspanningen, maar vereisen meerdere onderbrekereenheden in serie voor hoogspanningstoepassingen. De selectie van het onderbrekende medium is daarom een ​​sleutelelement in de evenwichtsoefening, omdat dit rechtstreeks van invloed is op de operationele betrouwbaarheid, kosten en ecologische duurzaamheid van de stroomonderbreker.

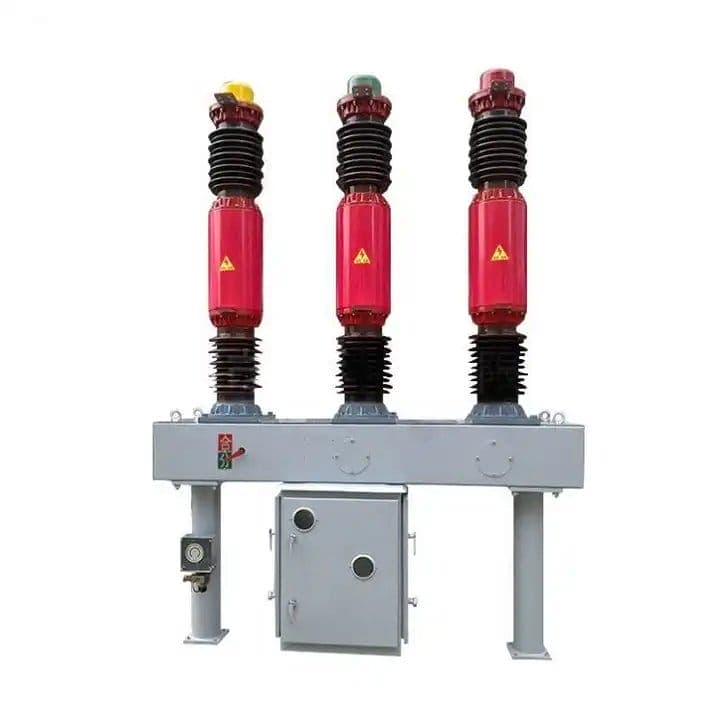

Onze fabriek in Lugao heeft een reeks hoogspanningsstroomonderbrekers ontwikkeld die het boogdoofproces optimaliseren voor verschillende toepassingsbehoeften. Voor toepassingen op transmissieniveau (≥72,5 kV) bieden wij SF6-stroomonderbrekers met geavanceerde puffer- en zelfontploffingstechnologie, die een hoog kortsluitvermogen combineren met een laag bedrijfsvermogen. Het zelfontploffingsmechanisme gebruikt de boogenergie zelf om te helpen bij de compressie van het gas, waardoor de mechanische energie die nodig is voor het bedieningsmechanisme wordt verminderd, waardoor de algehele efficiëntie wordt verbeterd. De volgende tabel illustreert de typische onderbrekingsprestaties van onze hoogspanningsstroomonderbrekermodellen.

2. De betrouwbaarheidspijler: wat maakt een stroomonderbreker tientallen jaren betrouwbaar?

In de elektrische energiesector heeft betrouwbaarheid vaak de hoogste prioriteit. Een hoogspanningsstroomonderbreker is een strategisch bezit en het falen ervan kan catastrofale gevolgen hebben. Betrouwbaarheid wordt niet bereikt door één enkele functie; het is het resultaat van een doelbewuste ontwerpfilosofie die materiaalkeuze, mechanisch ontwerp, omgevingsbestendigheid en voorspellende diagnostiek omvat. De moderne hoogspanningsstroomonderbreker moet maanden, zelfs jaren inactief kunnen blijven, en dan, wanneer dat nodig is, met absolute zekerheid in actie kunnen komen. Het bereiken van dit niveau van betrouwbaarheid is een triomf van techniek.

De basis van betrouwbaarheid ligt in de materiaalkeuze. Voor het stroomvoerende pad is het contactsysteem bijzonder kritisch. De contactoppervlakken zijn doorgaans verzilverd of een zilver-wolfraamlegering, gekozen vanwege hun hoge geleidbaarheid en weerstand tegen contactlassen. De contactdruk wordt zorgvuldig gecontroleerd om een ​​lage weerstand te behouden zonder overmatige slijtage te veroorzaken tijdens de lange gesloten positie. De gebruikte smeermiddelen zijn speciaal samengesteld voor de lange levensduur van het mechanische mechanisme. Vetten worden gekozen vanwege hun vermogen om hun eigenschappen over een breed temperatuurbereik te behouden, waardoor een consistente werking gedurende de levensduur van de stroomonderbreker ontstaat. Dit zijn geen kant-en-klare componenten; ze zijn speciaal ontworpen voor de veeleisende omgeving van een hoogspanningsstroomonderbreker.

Het mechanische ontwerp van het bedieningsmechanisme is net zo cruciaal. Het mechanisme moet in staat zijn de massa van het bewegende contactsamenstel met voldoende snelheid te verplaatsen om de vereiste onderbrekingstijd te bereiken, herhaaldelijk en betrouwbaar gedurende duizenden handelingen. Dit wordt bereikt door een combinatie van veer-, hydraulische of pneumatische energieopslagsystemen. Veermechanismen zijn weliswaar eenvoudiger van ontwerp, maar moeten veren hebben die hun kracht tientallen jaren kunnen behouden. Dit is de reden waarom veren vaak in de fabriek voorgespannen worden en het mechanisme is ontworpen om het aantal bewegende delen te minimaliseren, waardoor de kans op mechanische slijtage en defecten wordt verminderd.

Milieubestendigheid is een ander belangrijk element van betrouwbaarheid. Hoogspanningsstroomonderbrekers worden vaak buiten geïnstalleerd, waar ze worden blootgesteld aan regen, sneeuw, ijs, zoutnevel en extreme temperaturen. Het SF6-gas in de onderbreker zorgt voor een schone, gecontroleerde omgeving voor de contacten, maar de externe structuur moet worden beschermd. Dit wordt bereikt door een zorgvuldig ontwerp van de behuizing, afdichtingen en het gebruik van hoogwaardige corrosiebestendige materialen. De gebruikte isolator is van cruciaal belang; keramische of polymeerisolatoren moeten bestand zijn tegen spanningsbelasting en milieuvervuiling. Onze fabriek inLugao Power Co., Ltd.gebruikt alleen hoogwaardige materialen en onze stroomonderbrekers zijn getest om extreme omstandigheden te weerstaan, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd.

Moderne stroomonderbrekers worden steeds vaker uitgerust met conditiebewakingssystemen. Deze systemen bewaken het bedieningsmechanisme, de gasdruk, de contactweg en het elektrische circuit. Deze informatie wordt gebruikt om storingen te voorspellen, waardoor onderhoud kan worden gepland voordat er een probleem optreedt. De integratie van sensoren, zoals glasvezelstroom- en spanningssensoren, levert realtime gegevens op over de gezondheid van de stroomonderbreker, waardoor onderhoud wordt verschoven van een tijdgebaseerde naar een toestandgebaseerde aanpak. Dit is de toekomst van betrouwbaarheid: niet alleen ervoor zorgen dat de hoogspanningsstroomonderbreker werkt wanneer dat nodig is, maar ook weten dat hij zal werken, met een steeds grotere mate van zekerheid. Door deze benaderingen te combineren, bereikt de moderne hoogspanningsstroomonderbreker niveaus van betrouwbaarheid die een generatie geleden ondenkbaar waren.

3. De efficiëntiepijler: hoe kan een stroomonderbreker verliezen minimaliseren?

Efficiëntie gaat, in de context van een hoogspanningsstroomonderbreker, niet over het omzetten van energie van de ene vorm in de andere. Het gaat om het minimaliseren van verliezen in de normale stroomvoerende toestand en het verminderen van de energie die nodig is voor de werking. De stroomonderbreker bevindt zich 99,9% van de tijd in het pad van de stroomstroom, en elke weerstand op dit pad draagt ​​bij aan warmteverlies (I²R-verliezen) en een vermindering van de systeemefficiëntie. Daarom is het ontwerp van de contacten en het huidige pad cruciaal. De contactdruk moet voldoende zijn om de contactweerstand te minimaliseren, maar toch laag genoeg om overmatige slijtage te voorkomen. De materiaalkeuze is een belangrijke variabele; verzilverde contacten zorgen bijvoorbeeld voor een uitzonderlijk laag weerstandspad. Bovendien is het contactontwerp geoptimaliseerd om hotspots of plaatselijke verwarming te voorkomen.

De bedrijfsenergie is een andere efficiëntiefactor. De stroomonderbreker moet zijn contacten snel kunnen openen en sluiten. De energie die voor deze handeling nodig is, wordt gehaald uit een opgeslagen energiebron, zoals een geladen veer of een hydraulische accumulator. Het minimaliseren van de vereiste energie vermindert de omvang en de kosten van het mechanisme, vermindert de belasting van de componenten en draagt ​​bij aan de algehele systeemefficiëntie. Het zelfontploffingsontwerp, waarbij de boogenergie helpt bij de compressie van het blusgas, is een goed voorbeeld van dit principe. Door de eigen energie van de boog te gebruiken om te helpen bij het onderbrekingsproces, wordt de mechanische energie die nodig is van het bedieningsmechanisme verminderd, waardoor de algehele efficiëntie van het apparaat wordt verbeterd.

Een ander belangrijk aspect van efficiëntie is de lekkagesnelheid van het SF6-gas. SF6 is een duur isolatiegas en tevens een krachtig broeikasgas. Elke lekkage brengt zowel financiële kosten als gevolgen voor het milieu met zich mee. Moderne hoogspanningsstroomonderbrekers zijn ontworpen met extreem lage lekpercentages. Hoogwaardige afdichtingen en nauwkeurige productienormen zorgen ervoor dat het gas gedurende de gehele levensduur in de onderbreker wordt opgesloten. De afdichtingstechnologie, gecombineerd met geavanceerde monitoring van de gasdichtheid, zorgt ervoor dat de stroomonderbreker optimaal presteert zonder omgevingslekken.

De efficiëntie van een hoogspanningsstroomonderbreker reikt verder dan zijn eigen werking en geldt ook voor het bredere energiesysteem. Door een snelle en betrouwbare foutonderbreking te bieden, minimaliseert de stroomonderbreker het risico op schade aan apparatuur en stroomuitval, wat enorme economische kosten met zich mee kan brengen. De stroomonderbreker is een sleutelcomponent in een modern, efficiënt energiesysteem. Onze hoogspanningsstroomonderbrekers zijn niet alleen ontworpen voor uitmuntendheid in hun eigen functie, maar ook om bij te dragen aan de algehele efficiëntie van het elektriciteitsnet. De onderstaande tabel geeft een overzicht van de belangrijkste efficiëntieverhogende kenmerken van onze vermogensschakelaarmodellen.

4. De veiligheidspijler: hoe wordt personeels- en systeembescherming bereikt?

Veiligheid, in de context van hoogspanningsstroomonderbrekers, is een concept met vele facetten. Het omvat de bescherming van het energiesysteem zelf, waarbij de fysieke infrastructuur wordt beschermd tegen thermische en mechanische schade tijdens storingsomstandigheden. Het omvat ook de bescherming van het bedienend personeel, door hen te beschermen tegen de risico's van hoogspannings- en hoogenergetische elektrische apparatuur. Een veiligheidsfout kan catastrofaal zijn, waardoor het een primaire ontwerpfactor wordt. Veiligheid is geen extra functie; het is een kernprincipe dat is geïntegreerd in de werking van de stroomonderbreker.

Veiligheid begint bij de onderbreker zelf. De keuze voor een isolatiemedium, zoals SF6, biedt inherent veiligheidsvoordelen. Het gas is inert en niet-ontvlambaar, waardoor de brand- en explosierisico's die gepaard gaan met olie-stroomonderbrekers worden weggenomen. De hermetisch afgesloten onderbreker beschermt ook de interne contacten tegen de omgeving, waardoor de beschermende functie van de stroomonderbreker niet wordt aangetast door externe vervuiling. De behuizing is ontworpen om de interne druk van een boog te weerstaan, waardoor eventuele storingen worden voorkomen en personeel wordt beschermd tegen de gevolgen van een storing.

Naast de inherente veiligheid van de onderbreker, bevatten moderne hoogspanningsstroomonderbrekers een breed scala aan veiligheidsvergrendelingen en beveiligingsfuncties. Het bedieningsmechanisme is ontworpen met mechanische vergrendelingen die onjuiste bediening voorkomen. De sluitingsoperatie wordt bijvoorbeeld mechanisch geblokkeerd als het openingscommando wordt gegeven, waardoor wordt voorkomen dat de stroomonderbreker vanwege een fout wordt gesloten. Het elektrische regelcircuit is op dezelfde manier beveiligd met vergrendelingen om meerdere handelingen te voorkomen die het mechanisme zouden kunnen beschadigen. Aardingsschakelaars zijn vaak geïntegreerd en bieden een zichtbaar en verifieerbaar pad naar aarde voor onderhoudsdoeleinden. Deze vergrendelingen zijn essentieel voor het waarborgen van de veiligheid van het personeel en de betrouwbaarheid van het energiesysteem.

Een ander cruciaal veiligheidsaspect is de foutstroombeperking. De hoogspanningsstroomonderbreker is het belangrijkste apparaat voor het onderbreken van foutstromen, en het vermogen om dit snel te doen minimaliseert de duur van de fout. Dit vermindert de thermische en mechanische belasting op de systeemcomponenten en beschermt transformatoren, kabels en generatoren tegen schade. Door de storing snel te verhelpen, vermindert de stroomonderbreker ook het risico op secundaire storingen, zoals een vlamboog of een explosie, waardoor personeel in gevaar kan komen. Naast de stroomonderbreker zelf zijn goede veiligheidsprocedures en training essentieel voor de bescherming van personeel. De stroomonderbreker is ontworpen met de mogelijkheid om op afstand te bedienen, waardoor de operator zich tijdens het schakelen veilig op afstand van de apparatuur kan bevinden.

De balans tussen veiligheid en de andere pijlers is cruciaal. Een stroomonderbreker die is ontworpen met extreme veiligheidsmarges kan groter, zwaarder en duurder zijn. De veiligheid die de apparatuur biedt, is echter een niet-onderhandelbare factor. De onderstaande tabel geeft een overzicht van de belangrijkste veiligheidsvoorzieningen die in onze hoogspanningsstroomonderbreker zijn geïntegreerd.

5. De evenwichtsoefening: hoe conflicteren en werken deze drie pijlers samen?

Tot nu toe hebben we betrouwbaarheid, efficiëntie en veiligheid als drie afzonderlijke pijlers onderzocht. De echte uitdaging van het ontwerp van hoogspanningsstroomonderbrekers ligt echter in de wisselwerking daartussen. Deze drie doelstellingen conflicteren vaak. Een ontwerp dat de betrouwbaarheid maximaliseert, kan bijvoorbeeld extra redundantie met zich meebrengen, wat leidt tot meer gewicht en kosten, en mogelijk tot een vermindering van de efficiëntie. Een ontwerp dat de efficiëntie maximaliseert, kan lichtere materialen gebruiken, maar deze materialen bieden mogelijk niet dezelfde betrouwbaarheid op de lange termijn als zwaardere, robuustere alternatieven. De kunst van de stroomonderbrekeringenieur is het vinden van het optimale balanspunt.

Neem het geval van contactontwerp. Om een ​​hoge betrouwbaarheid te bereiken, moeten de contacten zo zijn ontworpen dat ze bestand zijn tegen de elektrische en thermische spanningen van de foutstroom. Hiervoor kan een groter contactoppervlak of een robuuster materiaal nodig zijn, wat de contactweerstand kan vergroten en de efficiëntie kan verminderen. Omgekeerd moet, om een ​​hoog rendement te bereiken, de contactweerstand worden geminimaliseerd, maar dit kan leiden tot een ontwerp dat gevoeliger is voor contactlassen of erosie. De ingenieur moet door deze tegenstrijdige eisen navigeren en materialen en ontwerpen selecteren die het beste compromis bieden. Op dezelfde manier moet het bedieningsmechanisme zo worden ontworpen dat het zeer betrouwbaar is, maar het energieverbruik ervan is een factor in de algehele efficiëntie van de stroomonderbreker.

Ook deze drie pijlers werken samen. Een stroomonderbreker die zeer betrouwbaar is, is ook veiliger. Als een stroomonderbreker onbetrouwbaar is, kan deze er niet in slagen een fout te onderbreken, wat kan leiden tot een catastrofale storing die zowel het systeem als het personeel in gevaar kan brengen. Op dezelfde manier is een stroomonderbreker die efficiënt is ook betrouwbaarder, omdat deze bij lagere temperaturen werkt en minder druk uitoefent op de componenten. Het gebruik van zelfontploffingstechnologie is een perfect voorbeeld van deze samenwerking: het verbetert de efficiëntie door de bedrijfsenergie te verminderen, maar het verbetert ook de betrouwbaarheid door de mechanische belasting van het mechanisme te verminderen. De integratie van condition monitoring systemen is een krachtig instrument om alle drie de pijlers tegelijk te verbeteren. Door de gezondheid van de stroomonderbreker te monitoren, kan het systeem storingen voorspellen en voorkomen, waardoor de betrouwbaarheid wordt vergroot. Door inefficiënte bedrijfsmodi te identificeren, kan het systeem worden geoptimaliseerd, waardoor de efficiëntie wordt verbeterd. En door vroegtijdig te waarschuwen voor mogelijke problemen kan het systeem worden gebruikt om de veiligheid te vergroten.

De balans is dynamisch. Naarmate de technologie vordert, verschuift de definitie van het optimale evenwicht. De introductie van nieuwe materialen, nieuwe sensoren en nieuwe besturingsalgoritmen verlegt voortdurend de grenzen van wat mogelijk is. De toekomst van High Voltage Circuit Breaker is er een van nog grotere integratie, waarbij de stroomonderbreker een slim, communicerend knooppunt in een digitaal elektriciteitsnet wordt. Het zal een systeem zijn dat niet alleen betrouwbaar, efficiënt en veilig is, maar ook een systeem dat actief zijn eigen gezondheid beheert, zijn eigen behoeften voorspelt en zijn eigen prestaties optimaliseert. Dit is de toekomst die onze fabriek in Lugao wil creëren.

De volgende tabel illustreert hoe ontwerpkeuzes in een hoogspanningsstroomonderbreker de drie pijlers kunnen beïnvloeden, en demonstreert de inherente afwegingen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is de typische levensduur van een hoogspanningsstroomonderbreker en welke factoren beïnvloeden de levensduur ervan?

Antwoord: Een hoogspanningsstroomonderbreker van hoge kwaliteit, zoals die vervaardigd door Lugao Power Co.,Ltd., heeft doorgaans een ontwerplevensduur van 30 tot 40 jaar. De werkelijke levensduur is afhankelijk van verschillende factoren: het aantal foutstroomonderbrekingen (waardoor de boogcontacten verslechteren), de frequentie van mechanische handelingen (die het mechanisme beïnvloeden), de omgeving (corrosie, temperatuur) en de kwaliteit van het onderhoud. Een goed onderhouden SF6-stroomonderbreker, met een beperkt aantal foutoperaties, kan de ontwerplevensduur gemakkelijk overschrijden. Onze stroomonderbrekers zijn ontworpen met vervangbare boogcontacten om een ​​kosteneffectieve levensduurverlenging mogelijk te maken. Regelmatige conditiemonitoring en onderhoud zijn essentieel voor het maximaliseren van de levensduur.

Vraag 2: Hoe gaat een hoogspanningsstroomonderbreker om met een gelijkstroomfout (DC), die geen natuurlijke nuldoorgang heeft?

Antwoord: Hoogspanningsstroomonderbrekers zijn in de eerste plaats ontworpen voor AC-systemen, waarbij de stroom van nature tweemaal per cyclus nul overschrijdt. DC-systemen hebben dit natuurlijke nulpunt niet, waardoor onderbrekingen veel moeilijker worden. Bij DC-fouten moet de stroomonderbreker een nulstroom forceren. Dit wordt doorgaans bereikt in hoogspannings-DC (HVDC)-systemen met behulp van een speciale HVDC-stroomonderbreker, die een ander onderbrekingsmechanisme gebruikt, zoals een hybride aanpak waarbij vermogenselektronica wordt gebruikt om de stroom naar nul te forceren, gecombineerd met een mechanische schakelaar om de fout te isoleren. Onze fabriek produceert gespecialiseerde hoogspanningsstroomonderbrekers voor HVDC-toepassingen, waarin deze geavanceerde technologieën zijn verwerkt.

Vraag 3: Wat is het verschil tussen een stroomonderbrekerconfiguratie met een dode tank en een stroomonderbreker in een tank?

Antwoord: In een stroomonderbreker met dode tank bevindt de onderbreker zich in een geaarde metalen behuizing. Dit levert een duidelijk veiligheidsvoordeel op, aangezien de hoogspanning is omsloten en de behuizing zich op aardpotentiaal bevindt. In een onder spanning staande tankstroomonderbreker bevindt de onderbreker zich op hoogspanning en is de tank niet geaard. Dead-tankbrekers zijn doorgaans gemakkelijker te onderhouden en bieden meer ontwerpflexibiliteit, maar ze zijn zwaarder en duurder. Actieve tankbrekers zijn lichter en hebben lagere diëlektrische verliezen, waardoor ze voor sommige toepassingen efficiënter zijn. Beide ontwerpen worden vervaardigd door onze fabriek bij Lugao Power Co., Ltd., waardoor onze klanten een keuze hebben op basis van hun specifieke vereisten.

Vraag 4: Wat zijn de potentiële milieuproblemen bij SF6-stroomonderbrekers, en hoe worden deze aangepakt?

Antwoord: SF6 heeft een hoog aardopwarmingsvermogen (GWP), waardoor het een krachtig broeikasgas is. De industrie werkt actief aan het terugdringen van de SF6-uitstoot door verbeterde afdichtingen, strengere gasbehandelingsprocedures en de ontwikkeling van alternatieve gassen. Onze fabriek bij Lugao Power Co., Ltd. heeft een programma geïmplementeerd om SF6-lekkage tot een minimum te beperken, met percentages van minder dan 0,1% per jaar. Daarnaast zijn we actief bezig met de ontwikkeling van hoogspanningsstroomonderbrekers, waarbij we gebruik maken van eco-efficiënte alternatieven, zoals AirPlus (een mengsel van gassen met een aanzienlijk lager GWP), om onze klanten een duurzamere oplossing te bieden. De transitie naar deze alternatieven is een topprioriteit voor onze onderzoeks- en ontwikkelingsinspanningen.

Vraag 5: Hoe bereken ik het benodigde kortsluituitschakelvermogen voor een stroomonderbreker in mijn onderstation?

Antwoord: Het vereiste kortsluituitschakelvermogen wordt bepaald door de maximale foutstroom die op het installatiepunt van de vermogenschakelaar kan stromen. Dit vereist een gedetailleerd onderzoek naar het energiesysteem, waarbij rekening wordt gehouden met de bronimpedantie, de impedantie van de transformator en de netwerkconfiguratie. Het onderzoek berekent de symmetrische kortsluitstroom (kA) en de X/R-verhouding, die de DC-component van de foutstroom bepaalt. De nominale kortsluitstroom van de stroomonderbreker moet groter zijn dan deze berekende stroom, en hij moet in staat zijn de volledige asymmetrische foutstroom te onderbreken. Het technische team van onze fabriek kan u helpen met deze berekening en u deskundig advies geven over de juiste hoogspanningsstroomonderbreker voor uw toepassing.

Conclusie: de toekomst van het ontwerp van stroomonderbrekers

De hoogspanningsstroomonderbreker is een technisch meesterwerk dat voortdurend de concurrerende eisen van betrouwbaarheid, efficiëntie en veiligheid in evenwicht moet brengen. Dit evenwicht wordt bereikt door zorgvuldige materiaalkeuze, mechanisch ontwerp en systeemintegratie. Naarmate energiesystemen evolueren naar een grotere complexiteit, met meer hernieuwbare energiebronnen, gedistribueerde opwekking en DC-interconnecties, zullen de eisen aan de stroomonderbreker alleen maar toenemen. De toekomst van High Voltage Circuit Breaker ligt in de integratie van slimme technologieën, die condition-based onderhoud, realtime prestatie-optimalisatie en naadloze integratie in het digitale elektriciteitsnet mogelijk maken. De eenvoudige schakelaar die het elektriciteitsnet beschermt, wordt een geavanceerd, intelligent knooppunt.

Lugao Power Co., Ltd. is toegewijd om deze evolutie te leiden. Onze toewijding aan onderzoek en ontwikkeling zorgt ervoor dat onze hoogspanningsstroomonderbrekers toonaangevend zijn op het gebied van technologie en onze klanten de beste balans bieden tussen prestaties, betrouwbaarheid en duurzaamheid. Wij nodigen u uit om ons productassortiment te verkennen en contact op te nemen met ons technische team om uw specifieke vereisten voor het stroomsysteem te bespreken. Of u nu een nieuw onderstation plant, een bestaand onderstation upgradet of de efficiëntie van uw netwerk wilt verbeteren, ons deskundige team staat klaar om u te helpen.Neem contact op met Lugao Power Co., Ltd. Vandaagvoor meer informatie over ons uitgebreide assortiment oplossingen voor hoogspanningsstroomonderbrekers.
