Hoe zorgen hoogspanningsstroomonderbrekers voor de veiligheid van het personeel in onderstations?

Stel je voor dat je in het zoemende hart van een modern elektrisch onderstation staat. De lucht is gevuld met potentiële energie: megawatts aan energie die door enorme transformatoren stromen, klaar om een ​​stad te verlichten. Voor de ingenieurs en technici die hier werken, is de grootste angst niet een stroomstoring; het is de catastrofale vrijgave van die energie in de vorm van een boogflits. In een omgeving waar zo veel op het spel staat, is deHoogspanningsstroomonderbreker is niet alleen een schakelapparaat; het is de ultieme lijfwacht. Het staat tussen de brute kracht van elektriciteit en de veiligheid van het personeel dat het elektriciteitsnet onderhoudt. Maar hoe vervult dit stukje techniek precies zijn levensreddende taak?

Het antwoord ligt in een combinatie van fysica van een fractie van een seconde, robuuste mechanische vergrendelingen en failsafe besturingssystemen. AHoogspanningsstroomonderbrekerzorgt voor de veiligheid van het personeel, niet door een passieve barrière te zijn, maar door op te treden als een actieve bewaker die bedreigingen voorspelt, isoleert en neutraliseert voordat ze menselijke operators kunnen bereiken. In tegenstelling tot een standaardschakelaar werkt deze in een vacuüm van boogdovende gas onder hoge druk (zoals SF6) of olie, waardoor een plasmaboog in milliseconden kan worden gedoofd. De echte maatstaf voor veiligheid ligt echter in de ontwerpfilosofie die prioriteit geeft aan menselijke bescherming op elk niveau – van de fysieke scheiding van delen onder spanning tot de logische isolatie van besturingscircuits. Onze fabriek inLugao heeft tientallen jaren besteed aan het perfectioneren van deze veiligheidshiërarchieën, om ervoor te zorgen dat iedereenHoogspanningsstroomonderbrekerdie wij produceren is een bastion van veiligheid voor de mannen en vrouwen die aan de frontlinie van de machtsdistributie werken.

Inhoudsopgave

• 1. De anatomie van bescherming: wat maakt een stroomonderbreker tot een bewaker?
• 2. De fysica van arrestatie: hoe elimineert het onderbreken van fouten de dreiging van vlambogen?
• 3. De veiligheidshiërarchie: waarom fysieke en elektrische vergrendelingen niet onderhandelbaar zijn
• 4. Configuraties voor veiligheid: hoe verschillende lay-outs van schakelapparatuur het personeelsrisico beïnvloeden
• Veelgestelde vragen (FAQ)
• Conclusie: Het veiligheidspartnerschap met Lugao Power Co., Ltd.

De anatomie van bescherming: wat maakt een stroomonderbreker tot een bewaker?

Om te begrijpen hoe eenHoogspanningsstroomonderbrekerlevens beschermt, moeten we de anatomie ervan ontleden. Het is niet één enkel apparaat, maar een systeem van systemen, waarbij elke laag een kritische barrière vormt tegen elektrische catastrofes. Zie het als het harnas van een middeleeuwse ridder: de buitenste schil buigt de eerste slag af, de maliënkolder absorbeert de schok en de gewatteerde onderlaag zorgt ervoor dat de drager de impact overleeft. In de context van hoogspanning zijn deze lagen fysieke isolatie, actieve boogdoving en failsafe besturingslogica. Onze fabriek ontwerpt ze allemaalHoogspanningsstroomonderbrekermet deze concentrische verdedigingsringen, die ervoor zorgen dat zelfs als één systeem wankelt, de andere de linie zullen behouden.

Laten we door de lagen van een typische SF6 met levende tank lopenHoogspanningsstroomonderbrekervanuit onze vestiging:

Laag 1: De envelop en het isolatiemedium

De eerste veiligheidslaag is de fysieke behuizing. Alle onder spanning staande componenten (de contacten, de booggoten en de verbindingspunten) zijn afgedicht in een geaarde metalen omhulling. In moderne SF6-brekers is dit omhulsel gevuld met zwavelhexafluoride (SF6) gas, een medium met een diëlektrische sterkte die veel beter is dan die van lucht. Dit betekent dat een persoon die naast de breker staat, al geïsoleerd is van het dodelijke potentieel binnenin door de sterke diëlektrische eigenschappen van het gas en de robuuste tankwand. Als er een storing optreedt, is de tank zo ontworpen dat hij de interne druk kan weerstaan ​​zonder te scheuren, waardoor wordt voorkomen dat heet gas en vuil naar buiten worden uitgestoten. Deze inperking is de eerste, vaak over het hoofd geziene laag van personeelsveiligheid.

Laag 2: De onderbreker – Het ‘hart van de bewaker’

Wanneer er een fout optreedt, komt de onderbrekereenheid van de onderbreker in actie. Binnen milliseconden scheidt het bewegende contact zich van het vaste contact. Deze actie alleen al zou echter een gevaarlijke boog creëren. De onderbrekereenheid bevat een kogelcilinder die het SF6-gas mechanisch comprimeert en een straal met hoge snelheid door de boogzone stuurt. Deze straal koelt de boog af en veegt geïoniseerde deeltjes weg, waardoor de stroom naar nul wordt gedwongen en de stroom van elektriciteit wordt gestopt. Alleen al de snelheid van deze operatie (vaak minder dan 50 milliseconden) beperkt de duur van de fout en minimaliseert de vrijkomende thermische energie, de belangrijkste bron van vlambooggevaren. Voor een stationmedewerker betekent dit dat een potentiële catastrofale storing wordt gedoofd voordat de energie een niveau kan bereiken dat levens in gevaar zou brengen. Die van onze fabriekHoogspanningsstroomonderbrekerserie zijn getest om kortsluitstromen tot 63 kA aan te kunnen, zodat zelfs de meest ernstige netgebeurtenissen veilig worden beheerd.

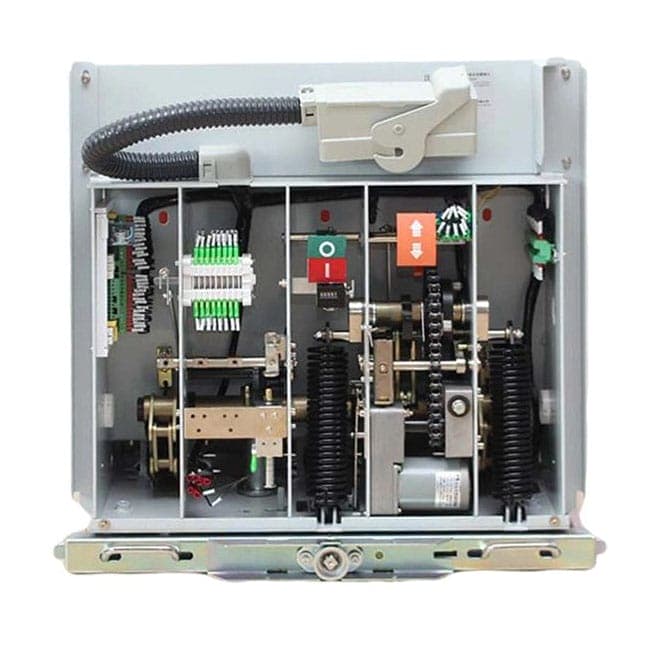

Laag 3: Het controle- en vergrendelingssysteem

Naast het fysieke doven van de boog, deHoogspanningsstroomonderbrekermoet ervoor zorgen dat het niet kan worden geëxploiteerd op een manier die de werknemers in gevaar brengt. Dit wordt bereikt door een geavanceerd mechanisch en elektrisch vergrendelingssysteem. Het sluitmechanisme wordt bijvoorbeeld vaak vergrendeld als de onderbreker zich in een "test"-positie bevindt of als de aardingsschakelaar niet is ingeschakeld. In onze ontwerpen integreren we ‘sleutelvergrendeling’ waarbij een sleutel moet worden omgedraaid om een ​​mechanisch blok vrij te geven, zodat de operator de veilige status fysiek bevestigt voordat de status van de onderbreker wordt gewijzigd. Deze laag van besturingslogica is de mens-machine-interface die onbedoelde bekrachtiging voorkomt, een belangrijke oorzaak van letsel op de werkplek in onderstations.

De fysica van arrestatie: hoe elimineert het onderbreken van fouten de dreiging van vlambogen?

De term "boogflits" is synoniem met de ernstigste gevaren in een onderstation. Het is een soort elektrische explosie die het gevolg is van een laagohmige verbinding met aarde of een andere fase. De resulterende licht-, geluids- en thermische energie kunnen onmiddellijk dodelijk zijn. Het primaire mechanisme waarmee aHoogspanningsstroomonderbrekerbeschermt het personeel door deze boog te stoppen op het allereerste punt van zijn ontstaan. Om dit te doen moet de onderbreker de fundamentele fysica van elektriciteit overwinnen, met name het feit dat een boog een zeer geleidend pad van geïoniseerd gas creëert dat stroom blijft geleiden.

Hier is de stap-voor-stap fysieke volgorde die in ons plaatsvindtHoogspanningsstroomonderbrekerwanneer er een fout wordt gedetecteerd:

• Detectie en signaal:Beveiligingsrelais (geen onderdeel van de onderbreker, maar ermee verbonden) detecteren de overmatige stroom en sturen een uitschakelsignaal naar het bedieningsmechanisme van de onderbreker.
• Contactscheiding (T0):Het bedieningsmechanisme (veer, hydraulisch of pneumatisch) dwingt het bewegende contact weg van het vaste contact. Terwijl de contacten uiteenvallen, ontstaat er een elektrische boog tussen de contacten. Deze boog is in wezen een kortsluiting door het isolatiegas, maar met temperaturen boven de 20.000 K.
• De kogelactie (T0 tot T2):Gelijktijdig met de contactbeweging comprimeert een zuiger in de onderbreker het SF6-gas, waardoor de druk stijgt van nominaal 5 bar naar meer dan 15 bar. Dit samengeperste gas wordt vervolgens met supersonische snelheid door een mondstuk naar de boogzone geperst.
• Booguitdoving bij huidige nul (T3):De gasstroom met hoge snelheid verwijdert de warmte uit de boog en blaast de geïoniseerde deeltjes weg. De natuurlijke wisselstroom (AC) golfvorm gaat door een nulpunt. Op dit exacte moment zorgt de combinatie van verminderde ionisatie en het koelgas ervoor dat de boog niet opnieuw ontsteekt. De stroom wordt permanent onderbroken.
• Diëlektrisch herstel:Na de onderbreking wordt de contactopening gevuld met vers, niet-geïoniseerd SF6-gas, dat snel zijn diëlektrische sterkte herstelt, waardoor de onderbreker de systeemspanning kan weerstaan ​​zonder opnieuw in te schakelen.

Deze hele reeks vindt plaats in een tijdsbestek van 30 tot 60 milliseconden. Voor de technicus die onderhoud uitvoert, wordt de dreiging van een vlamboog niet alleen geminimaliseerd; het wordt effectief geëlimineerd omdat de foutenergie wordt gedissipeerd in de afgesloten onderbrekerkamer, en niet in de open lucht van het schakelstation. Onze fabriek heeft een uitgebreide hogesnelheidscamera-analyse van dit proces uitgevoerd, waardoor we de geometrie van de spuitmonden en de timing van de puffer in onze fabriek kunnen verfijnenHoogspanningsstroomonderbrekerom de snelst mogelijke opruimtijden te realiseren. Deze snelheid is veiligheid. Het is het verschil tussen een korte fout en een catastrofe.

Bovendien draagt ​​het ontwerp van het bedieningsmechanisme zelf bij aan de veiligheid. Onze fabriek maakt gebruik van een 'trip-free'-mechanisme, wat betekent dat zelfs als het sluitcommando wordt vastgehouden tijdens een fout, de onderbreker zal overbruggen en openen. Deze failsafe zorgt ervoor dat personeel nooit wordt blootgesteld aan een poging tot heractivering bij een storing, wat een veelvoorkomend gevaar is in oudere systemen.

De veiligheidshiërarchie: waarom fysieke en elektrische vergrendelingen niet onderhandelbaar zijn

In het streven naar veiligheid heeft deHoogspanningsstroomonderbrekerwordt beheerst door een strikte hiërarchie: eerst preventie, dan bescherming en ten slotte mitigatie. De fysieke en elektrische vergrendelingen die zijn ingebed in de kast en het besturingssysteem van de vermogenschakelaar zijn de belichaming van deze hiërarchie. Deze vergrendelingen zijn geen optionele add-ons; ze zijn van fundamenteel belang voor de veilige werking van de apparatuur. Ze zijn ontworpen om een ​​specifieke reeks handelingen af ​​te dwingen en ervoor te zorgen dat geen enkele menselijke fout tot een live werkomgeving kan leiden. Deze filosofie is diep geworteld in het ontwerpproces van onze fabriek, omdat wij geloven dat het veiligste systeem een ​​systeem is dat inherent fouten voorkomt.

Laten we eens kijken naar de belangrijkste in elkaar grijpende mechanismen die personeel beschermen tijdens gewone onderstationtaken:

1. Positiegebaseerde vergrendelingen (mechanisch):Dit zijn fysieke blokken die de werking verhinderen op basis van de positie van de sloophamer (in uitrijdbare schakelapparatuur) of de aardingsschakelaar. De onderbreker kan bijvoorbeeld niet worden gesloten als de aardingsschakelaar in de "gesloten" positie staat. Dit wordt bereikt via een nok- en borgpenopstelling. In onzeHoogspanningsstroomonderbrekerkasten gebruiken we een positieve mechanische koppeling, en niet alleen een elektrisch signaal, om ervoor te zorgen dat deze vergrendeling absoluut is. Dit voorkomt het uiterst gevaarlijke scenario van het sluiten van een stroomonderbreker op een geaarde lijn.

2. Sleutelvergrendeling (programmatisch):Dit systeem maakt gebruik van een reeks sloten en sleutels. Eén sleutel kan alleen worden verwijderd als de onderbreker zich in een specifieke staat bevindt (bijvoorbeeld open en geïsoleerd). Die sleutel wordt vervolgens gebruikt om de aardingsschakelaar te ontgrendelen, enzovoort. Dit dwingt tot een strikte procedure. Om bijvoorbeeld onderhoud aan een voedingskabel uit te voeren, moet de operator: (a) de onderbreker openen, (b) de onderbreker isoleren (uittrekken), (c) de aardingsschakelaar sluiten. Elke stap vereist een unieke sleutel en de volgorde is vooraf gedefinieerd. Onze fabriek biedt op maat gemaakte sleutelvergrendelingsschema's die zijn afgestemd op de specifieke rail- en voedingsconfiguratie van elk onderstation, zodat de "veilige toestand" altijd wordt geverifieerd voordat toegang wordt verleend.

3. Elektrische vergrendelingen (op logica gebaseerd):Dit zijn toezichtcontroles die voorkomen dat de onderbreker onder ongeldige omstandigheden sluit of opent. Een "bloksluiten"-signaal van een beveiligingsrelais zal bijvoorbeeld voorkomen dat de sluitspoel wordt bekrachtigd. Belangrijker nog is dat we een 'anti-pomp'-logica inbouwen, die voorkomt dat de onderbreker herhaaldelijk sluit en opent als het sluitcommando na een fout wordt gehandhaafd. Dit voorkomt dat de onderbreker beschadigd raakt en potentieel catastrofaal defect raakt tijdens het oplossen van een fout, waardoor iedereen in de buurt in gevaar zou komen. In onze moderneHoogspanningsstroomonderbrekermodellen zijn deze logische functies geïntegreerd in een slimme besturingsmodule met zelfdiagnostische mogelijkheden, waardoor het risico op bedradingsfouten wordt verminderd.

Waarom is dit niet onderhandelbaar? Neem een ​​situatie waarin een operator een circuit moet testen. Zonder deze vergrendelingen zou een simpele miscommunicatie ertoe kunnen leiden dat de onderbreker wordt gesloten terwijl er nog een aardingsklem aan de lijn is bevestigd. De resulterende explosie zou fataal zijn. Onze fabriek inLugao Power Co., Ltd.behandelt vergrendelingen als een primaire en niet als een secundaire veiligheidsfunctie. We testen deze vergrendelingen uitgebreid onder gesimuleerde faalomstandigheden, zodat we er zeker van zijn dat ze in een veilige toestand falen.

Configuraties voor veiligheid: hoe verschillende lay-outs van schakelapparatuur het personeelsrisico beïnvloeden

De manier waarop eenHoogspanningsstroomonderbrekeris geïntegreerd in de schakelapparatuur van het onderstation, heeft een aanzienlijke invloed op de veiligheid van het bedienend personeel. Twee hoofdconfiguraties domineren: luchtgeïsoleerde schakelapparatuur (AIS) en gasgeïsoleerde schakelapparatuur (GIS). Elk biedt een andere reeks risico's en veiligheidsvoordelen. Het kiezen van de juiste indeling is een strategische veiligheidsbeslissing. Onze fabriek biedt gedetailleerde risicobeoordelingen voor elke configuratie, waardoor nutsbedrijven een evenwicht kunnen vinden tussen ruimtebeperkingen en personeelsveiligheid.

Laten we deze configuraties vergelijken op basis van de belangrijkste veiligheidsparameters:

Zoals de tabel illustreert, biedt GIS-technologie een aanzienlijke sprong voorwaarts op het gebied van de veiligheid van personeel. Door het inkapselen van deHoogspanningsstroomonderbrekeren alle andere componenten in een metalen behuizing gevuld met SF6, elimineert GIS vrijwel het risico van een externe vlamboog. Het systeem staat onder druk, dus zelfs als er een fout optreedt, wordt de explosie onder controle gehouden en wordt de druk afgevoerd via drukontlastingskanalen die zijn ontworpen om eventuele ontladingen weg te leiden van het personeel. AIS-onderbrekers worden daarentegen op open constructies gemonteerd, en hoewel ze aarding en vergrendelingen bevatten, kan een storing nog steeds een gewelddadige en gevaarlijke vlamboog veroorzaken die zich voortplant naar het schakelterrein.

GIS is echter niet zonder eigen veiligheidsoverwegingen. Het SF6-gas is compact en kan zuurstof in gesloten ruimtes verdringen, en tijdens een ernstige interne fout kunnen zich giftige ontledingsproducten vormen. OnsHoogspanningsstroomonderbrekerGIS-units zijn voorzien van gasmonitoringsystemen (dichtheid en vocht) en zijn uitgerust met overdrukopeningen en uitlaatfilters om deze bijproducten veilig te kunnen verwerken. We ontwerpen onze GIS-compartimenten ook om ervoor te zorgen dat routinematige toegang voor gasmonsters of componentinspectie veilig kan worden uitgevoerd met de juiste persoonlijke beschermingsmiddelen (PBM). Onze fabriek biedt een uitgebreid trainingspakket over de specifieke veiligheidsprotocollen voor GIS-gebruik, waarbij we benadrukken dat hoewel de technologie superieure bescherming biedt, deze een gedisciplineerde benadering van onderhoud vereist.

Of een nutsbedrijf uiteindelijk voor AIS of GIS kiest, deHoogspanningsstroomonderbrekeris de centrale veiligheidscomponent. Onze fabriek zorgt ervoor dat, ongeacht de lay-out van de schakelapparatuur, de door ons geleverde onderbreker is uitgerust met het hoogste niveau aan vergrendelingen, boogblusmogelijkheden en diagnostische intelligentie om de mensen te beschermen die het elektriciteitsnet onderhouden.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is het belangrijkste verschil tussen een SF6-stroomonderbreker en een vacuümstroomonderbreker op het gebied van veiligheid?

Antwoord: Zowel SF6 als vacuümbrekers worden gebruikt voor de veiligheid, maar ze verschillen qua medium. SF6-onderbrekers, zoals die van Lugao Power Co.,Ltd., gebruiken SF6-gas dat uitstekende diëlektrische eigenschappen biedt en ideaal is voor hoogspanningstoepassingen (tot 800 kV). Ze bevatten de boog in een afgesloten kamer, maar het gas zelf vereist een zorgvuldige omgang omdat het een broeikasgas is. Vacuümbrekers gebruiken een vacuüm als diëlektricum, dat uiterst veilig is en geen gasbehandeling vereist, maar ze zijn doorgaans beperkt tot middenspanning (tot 52 kV) vanwege de fysieke beperkingen van de vacuümonderbreker. Voor de veiligheid van het personeel van hoogspanningssubstations biedt SF6 superieure onderbrekingsmogelijkheden, maar robuuste gasverwerkings- en monitoringsystemen zijn essentieel om de risico's voor het milieu en verstikking te beperken.

Vraag 2: Hoe verbetert een "Trip-Free"-mechanisme in een hoogspanningsstroomonderbreker de veiligheid?

Antwoord: Een "trip-free" mechanisme is een cruciaal veiligheidskenmerk. Het zorgt ervoor dat als een operator de sluitknop van de onderbreker ingedrukt houdt terwijl een uitschakelcommando actief is (als gevolg van een fout), de onderbreker het sluitcommando zal negeren en open blijft. Dit voorkomt dat de onderbreker probeert een defect circuit te sluiten en opnieuw te activeren terwijl er personeel in de buurt is. Het brengt de onderbreker effectief in een staat die niet kan worden opgeheven door handmatige tussenkomst, waardoor een potentieel catastrofale nieuwe storing wordt voorkomen. Dit ontwerp staat centraal in de fail-safe-filosofie in onze fabriek.

Vraag 3: Kan een hoogspanningsstroomonderbreker op afstand worden geopend om de veiligheid van het personeel tijdens een ramp te garanderen?

Antwoord: Ja. Moderne hoogspanningsstroomonderbrekers zijn uitgerust met uitschakelmogelijkheden op afstand via SCADA of substationbesturingssystemen. Hierdoor kunnen operators de onderbreker vanaf een veilige afstand (een controlekamer) openen in geval van een noodsituatie, zoals een brand, aardbeving of een dreigende vlamboogdreiging, voordat iemand de apparatuur nadert. Deze bediening op afstand is een belangrijk voordeel van moderne digitale onderstations, waardoor het risico voor mensenlevens tijdens extreme gebeurtenissen aanzienlijk wordt verminderd. Onze fabriek integreert robuuste communicatie-interfaces (IEC 61850) om een ​​betrouwbare bediening op afstand te garanderen.

Vraag 4: Welke veiligheidsvoorzieningen voorkomen dat een werknemer per ongeluk een stroomonderbreker sluit terwijl een andere werknemer zich in de kast bevindt?

Antwoord: Dit wordt voornamelijk voorkomen door een combinatie van mechanische vergrendelingen en hangsloten. Bij de meeste ontwerpen van schakelapparatuur kan de onderbreker niet in de "gesloten" positie worden geplaatst als het circuit niet compleet is. Bovendien heeft het mechanisme een "geaarde" positie die mechanisch verhindert dat de aardingsschakelaar wordt gesloten als de onderbreker gesloten is. Ten slotte zorgt het gebruik van lockout/tagout (LOTO)-procedures met fysieke hangsloten op het stuurcircuit van de onderbreker ervoor dat de onderbreker niet op afstand of lokaal kan worden gesloten terwijl er onderhoud wordt uitgevoerd. Deze meerlaagse maatregelen creëren een failsafe systeem.

Vraag 5: Heeft Lugao Power Co.,Ltd. training geven over de veilige bediening van zijn hoogspanningsstroomonderbrekers?

Antwoord: Ja, wij bieden uitgebreide trainingsprogramma's aan als onderdeel van onze after-sales service. De training omvat niet alleen de basisbediening, maar ook gedetailleerde modules over vergrendelingssystemen, vlamboogveiligheid, noodprocedures en het juiste gebruik van persoonlijke beschermingsmiddelen (PBM). We bieden training op locatie en virtuele simulaties om ervoor te zorgen dat operators en technici de veiligheidsmechanismen begrijpen die in onze apparatuur zijn ingebed. Deze toewijding aan onderwijs maakt deel uit van onze kernfilosofie om een ​​partner in veiligheid te zijn, en niet alleen een leverancier van apparatuur.

Conclusie: Het veiligheidspartnerschap met Lugao Power Co., Ltd.

De hoogspanningsstroomonderbreker is de onbezongen held van de veiligheid van onderstations. Het is het apparaat dat, ongezien, de woede van een fout kan bedwingen, het apparaat dat een strikte opeenvolging van operaties afdwingt, en het apparaat dat de mannen en vrouwen fysiek scheidt van de miljoenen volt die onze wereld van stroom voorzien. BijLugao Power Co., Ltd., onze fabriek produceert niet alleen maarHoogspanningsstroomonderbrekereenheden; wij engineeren veiligheidssystemen. Wij begrijpen dat achter elke specificatie en elk testrapport het welzijn van een mens schuilt. We streven ernaar de grenzen van onderbrekingstechnologie, interlocklogica en diagnostische intelligentie te verleggen om ervoor te zorgen dat onze producten niet alleen het elektriciteitsnet beschermen, maar ook de mensen die het netwerk bedienen. Veiligheid is geen checklist; het is onze cultuur.
