630A indoor HV vacuümstroomonderbreker

Lugao staat trots als een toegewijde fabrikant van vacuümvacuümonderbreker, die de 630A indoor HV -vacuümstroomonderbreker met ingebedde polen biedt. Doelbewust ontworpen voor gebruik in driefasige AC 50Hz indoor stroomverdelingssystemen, zijn deze stroomonderbrekers specifiek beoordeeld voor een spanning van 24 kV. Hun primaire functie is het beschermen en regelen van elektrische apparatuur in verschillende omgevingen, waaronder industriële en mijnbouwbedrijven, energiecentrales en onderstations. De VS1-24-stroomonderbrekers spelen een cruciale rol bij het waarborgen van de veiligheid en betrouwbaarheid van elektrische systemen door het circuit onmiddellijk te onderbreken in geval van fouten of abnormale omstandigheden. Kies Lugao voor geavanceerde oplossingen die de normen opnieuw definiëren in vacuümvacuümonderbrekers binnenshuis.

Stuur onderzoek

Productomschrijving

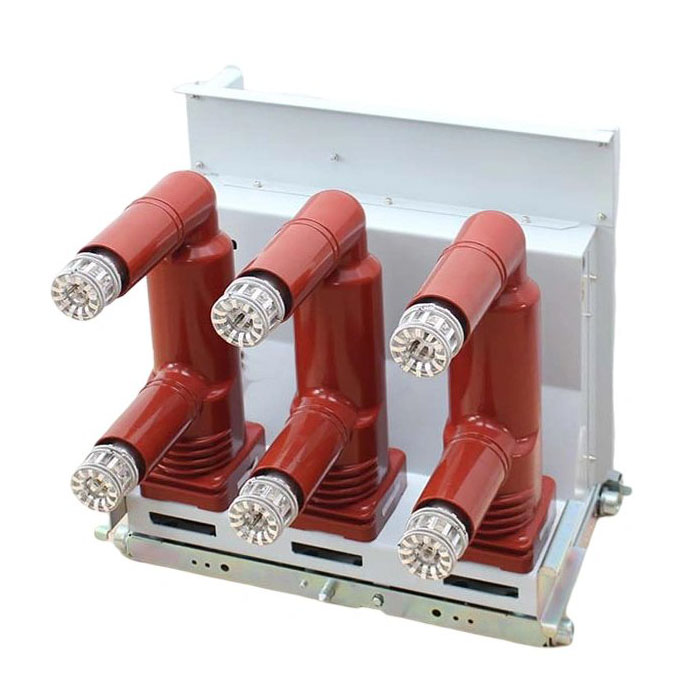

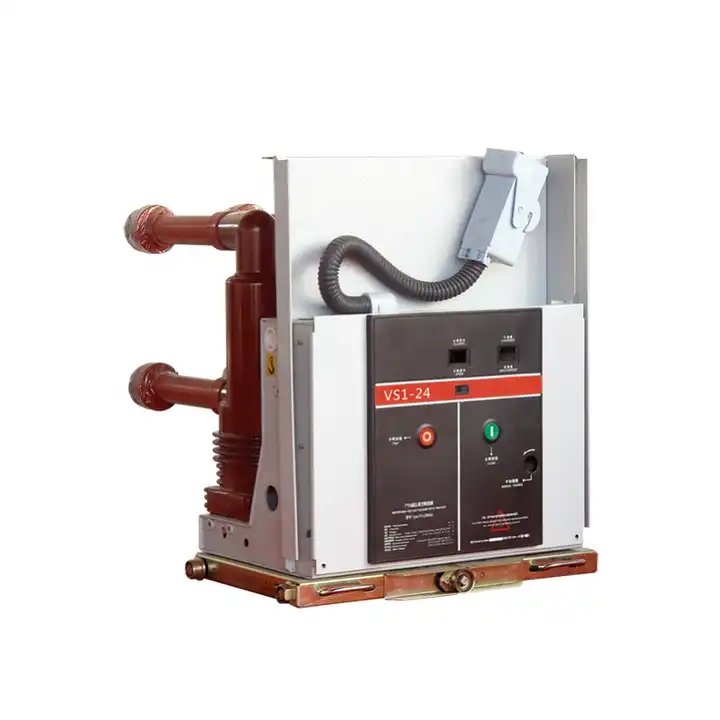

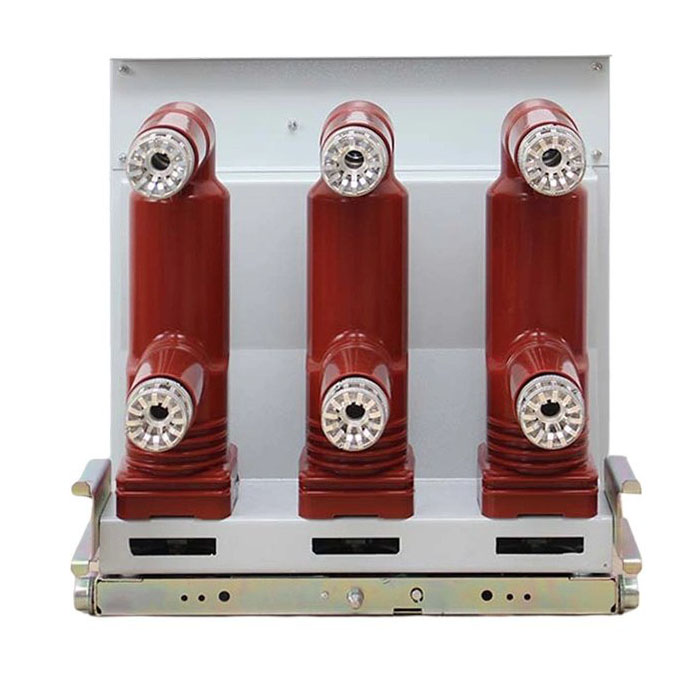

Lugao is een 630A indoor HV vacuümstroomonderbreker leverancier. VS1-24 serie binnenvacuümstroomonderbrekers met ingebedde polen maken gebruik van een ingebed poolontwerp voor het belangrijkste geleidende circuit. Dit innovatieve ontwerp verbetert aanzienlijk de isolatie, mechanische betrouwbaarheid en het breken van prestaties, wat leidt tot een onderhoudsvrije werking en een langdurige mechanische en elektrische levensduur. De vacuümstroomonderbreker voldoet aan zowel nationale als IEC-normen en behaalt een prestatiebeoordeling van M-E2-C2.

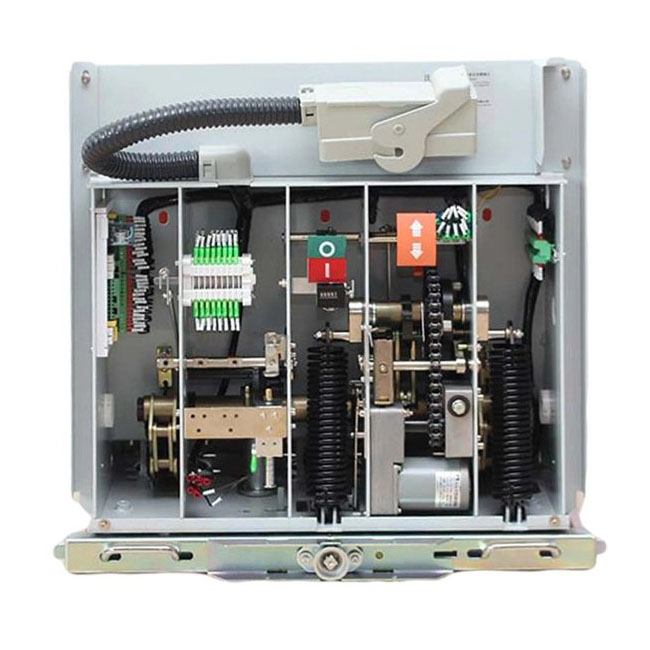

Ontworpen voor compatibiliteit met SwitchGear zoals KYN28-24 (GZS1), is dit product geschikt voor vaste installaties. De vacuümstroomonderbreker werkt op basis van het principe dat, wanneer de bewegende en statische contacten openen via het bedieningsmechanisme, een boog tussen hen wordt gevormd. De hoogtemperatuur vervluchtiging van de contactoppervlakken genereert een magnetisch veld en stuwt de boog snel langs de tangentiële richting van het contactoppervlak. Metalen damp wordt gecondenseerd op een metalen cilinder (schild) en de boog dooft natuurlijk terwijl deze nul kruist, waardoor de sterkte van het medium snel kan herstellen.

Naast de betrouwbare prestaties is de VS1-24-serie ideaal voor binnentoepassingen in de industrie, mijnbouwbedrijven, energiecentrales en onderstations. Het ingebedde poolontwerp zorgt voor verbeterde isolatiebetrouwbaarheid en efficiënte breekmogelijkheden. Deze indoor vacuümstroomonderbreker, ingebed in Switchgear, biedt een robuuste oplossing voor bescherming en regeling van elektrische apparatuur in verschillende hoogspanningsomgevingen.

630A indoor HV vacuümstroomonderbreker Bedieningsomgeving

1. Omgevingsluchttemperatuur: bovengrens +40 graden, ondergrens -40 graden;

2. Hoogte: ≤2000m (als de hoogte toeneemt, zal het nominale isolatieniveau dienovereenkomstig worden verhoogd);

3. Winddruk: niet meer dan 700pa (equivalent aan windsnelheid van 34 m/s);

4. Aardbevingintensiteit: niet meer dan 8 graden;

5. Verontreinigingsniveau: ⅳ Niveau;

6. Maximaal dagtemperatuurverschil: niet meer dan 25 graden;

7. Relatieve vochtigheid: het dagelijkse gemiddelde is niet meer dan 95%en het maandelijkse gemiddelde is niet meer dan 90%;

8. Plaatsen zonder ontsteking, explosie, chemische corrosie en ernstige trillingen.

630a indoor HV vacuüm stroomonderbreker specificatie

Nummer	Parameter		Eenheid	Waarde
1	Nominale spanning		kv	24
2	Rated isolatieniveau	Nominale kortstondige stroomfrequentie bestand tegen spanning (1min)	kv	65、79
		(Interfase, relatieve grond, breuk)
		Nominale bliksemimpuls zijn bestand tegen spanning	kv	125、145
		(fase, fase, poort)
3	Nominale frequentie		Hz	50
4	Nominale stroom		A	630、1250、1600 、
				2000、2500、3150
5	Nominale kortsluitingsstroom		de	20 、 25 、 31.5
6	Rated Short-Time 4S bestand tegen stroom			20 、 25 、 31.5
7	Rated Sortcircuit Making Current			50 、 63 、 80
8	Nominale piek bestand tegen stroom			50 、 63 、 80
9	Nominale werkingssequentie			O-0.3S-CO-180S-CO
10	Nominale kortsluiting Breaking Current Breaking Times		tijd	20
11	Nominale kabeloplaadstroom		A	31.5
12	Rated Single Condensator Bank Breaking Current		A	630
13	Rated Back-to-Back Condensator Bank Breaking Current		A	400
14	Mechanisch leven		tijd	10000
15	De bewegende en statische contacten maken de geaccumuleerde dikte van slijtage mogelijk		mm	3
