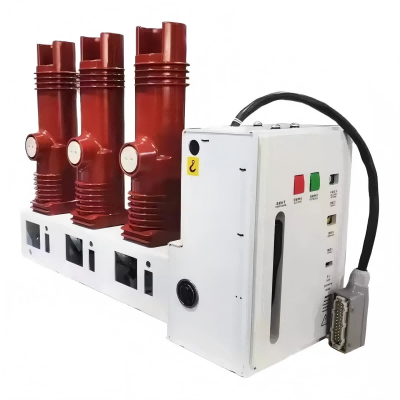

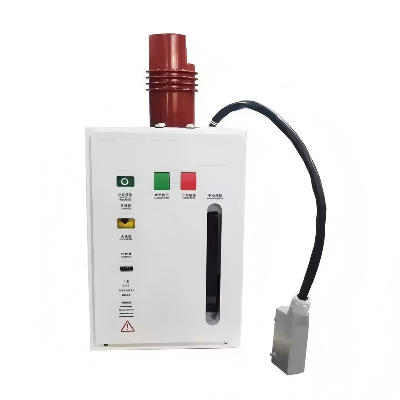

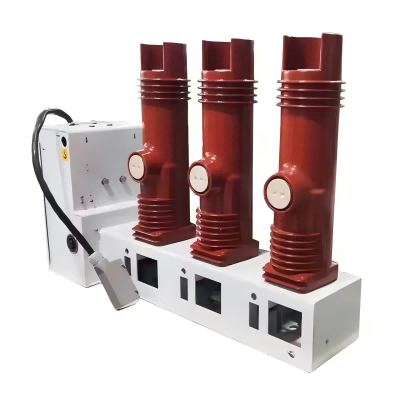

12KV 24KV 36KV Hv en Mv zijgemonteerde slimme vacuümstroomonderbreker voor schakelapparatuur

De 12KV 24KV 36KV Hv en Mv aan de zijkant gemonteerde slimme vacuümstroomonderbreker voor schakelapparatuur is een kernbeschermingsapparaat in stroomdistributiesystemen. Het maakt gebruik van solid-pole-technologie om de vacuümonderbreker integraal in epoxyhars te gieten, waardoor de isolatiesterkte en de weerstand tegen vervuiling aanzienlijk worden verbeterd. Het beschikt ook over een permanent magnetisch bedieningsmechanisme voor snelle en betrouwbare openings- en sluitingsoperaties. De mainstream trolley-achtige structuur past zich naadloos aan aan standaard centraal gemonteerde schakelapparatuurmodellen, zoals de KYN28- en XGN-modellen. Het ondersteunt een nominaal stroombereik van 630A tot 3150A en onderbrekingsstroomniveaus van 20kA tot 40kA. Het compacte ontwerp, de onderhoudsvrije werking en het uitstekende aanpassingsvermogen aan de omgeving maken het breed toepasbaar voor de bescherming en controle van transformatoren, motoren en condensatorbanken in onderstations, industriële en mijnbouwstroomdistributie, en grootschalige stroomvoorzieningsscenario's voor gebouwen.

Bedrijfsomgeving

• Omgevingstemperatuur: niet hoger dan 40°C, niet lager dan -10°C (opslag en transport bij -30°C toegestaan);

• Hoogte: niet hoger dan 1000 meter (als de hoogte wordt vergroot, wordt het nominale isolatieniveau dienovereenkomstig verhoogd);

• Relatieve vochtigheid: dagelijkse gemiddelde waarde niet hoger dan 95%, dagelijkse gemiddelde waarde van verzadigde dampspanning niet hoger dan 2,2 kPa, maandelijkse gemiddelde waarde niet hoger dan 1,8 kPa;

• Seismische intensiteit: niet hoger dan magnitude 8;

• Locatie vrij van brand, explosie, ernstige verontreiniging, chemische corrosie of ernstige trillingen.

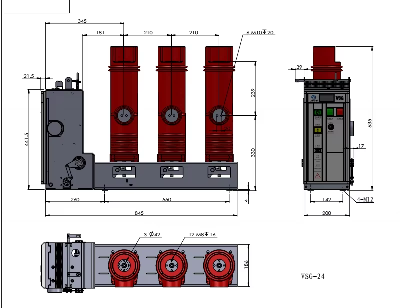

Specificatie

Productdetails
