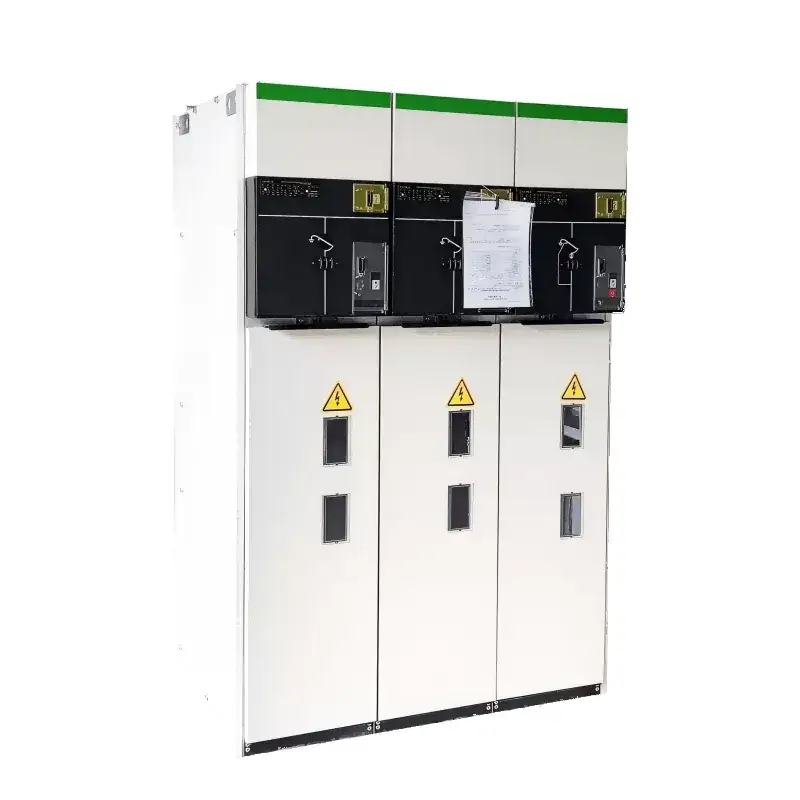

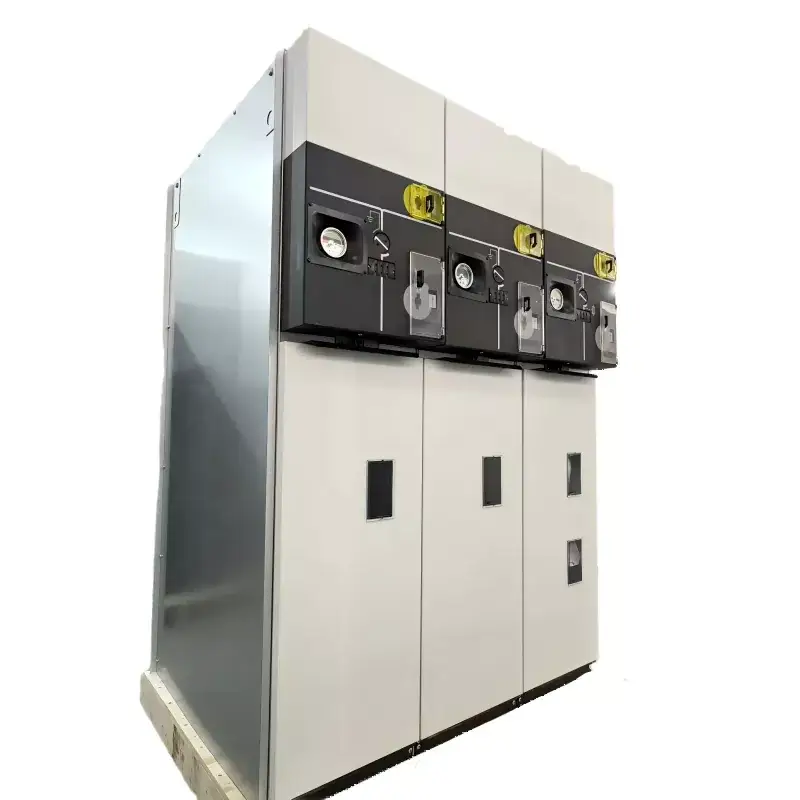

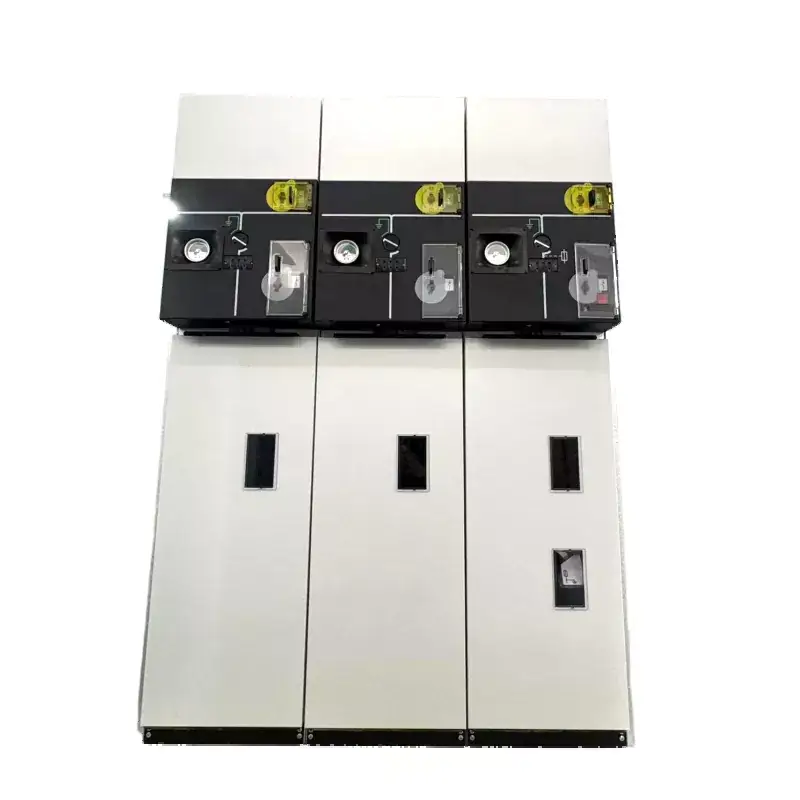

SM6 SF6 Gasgeïsoleerde compacte RMU-schakelapparatuur met metalen behuizing

De LGSM6 SF6 gasgeïsoleerde compacte RMU metalen ingesloten schakelapparatuur maakt gebruik van SF6-gas als isolatiemedium en biedt voordelen zoals een compacte structuur, onderhoudsvrije werking en hoge betrouwbaarheid. Lugao beschikt over geavanceerde R&D-technologie en volledig geautomatiseerde productielijnen, waardoor een hoge productkwaliteit wordt gegarandeerd. De LGSM6 is geëxporteerd naar Zuidoost-Azië, Europa en andere regio's, met een jaarlijkse omzet van meer dan 5.000 exemplaren. Er wordt voldoende voorraad onderhouden om een snelle levering te ondersteunen.

Stuur onderzoek

Productomschrijving

Het SM6 SF6 gasgeïsoleerde compacte RMU metalen omsloten schakelapparaat is dit schakelapparaat, weet je, een compacte RMU die is geïsoleerd met SF6-gas en metaal omsloten. Het is een soort nieuwer type dat een SF6-lastschakelaar gebruikt als het belangrijkste onderdeel voor het schakelen. Binnenin sluit het de belangrijke dingen af, zoals de stroomonderbreker, de lastschakelaar en de scheider, allemaal in een roestvrijstalen doos gevuld met dat SF6-gas. Deze opstelling zorgt ervoor dat het betrouwbaar werkt en mensen veilig houdt, en bovendien heeft het helemaal geen onderhoud nodig. Dat is een van de betere onderdelen ervan. Je kunt er uitbreidbare rails mee kiezen, waarmee je dingen kunt combineren zoals je wilt voor volledige modulariteit. Die rails worden uitgezet, maar blijven veilig geïsoleerd en afgeschermd. Ze zijn klein van formaat, werken flexibel, hebben een goede onderlinge vergrendeling, zodat er niets misgaat, en de installatie ervan is vrij eenvoudig. Over het geheel genomen helpt het veel ruimte te besparen op plaatsen zoals distributieruimtes of transformatorstations. Het past bij verschillende situaties en wat gebruikers nodig hebben.

Belangrijkste technische parameters

Nee.	Item		Eenheid	Parameters
1	Nominale spanning		kV	12	24	36	40.5
2	Nominale stroom		A	630/1250
3	Nominale frequentie		Hz	50/60
4	1 minuut stroomfrequentie bestand tegen spanning	Totale waarde	kV	42	55	80	95
		Breekpunt		48	65	95	110
5	Blikseminpuls is bestand tegen spanning	Totale waarde	kV	75	125/150	170	95
		Breekpunt		85	150/160	185	215
6	Geschatte kortstondige weerstandsstroom	Hoofdcircuit	kA	25/2s
		Aardingscircuit		25/2s
7	Nominale piekstroom		kA	63			50
8	Nominale overdrachtsstroom		A	1300 ~ 1700
9	Nominale belastingsluitstroom		A	630
10	Nominale kabellaadbreekstroom		A	50/10
11	Onbelaste transformator-breekstroom		A	20
12	Kabel opladen Aardfout Breukstroom		A	100			80
13	Nominale kortsluitbreekstroom		kA	20
14	Nominale kortsluitstroom		kA	63			50
15	Beschermingsklasse			IP3X
16	Levensduur belastingschakelaar		Tijd	5000
17	Levensduur aardingsschakelaar		Tijd	5000

Typisch schemadiagram:

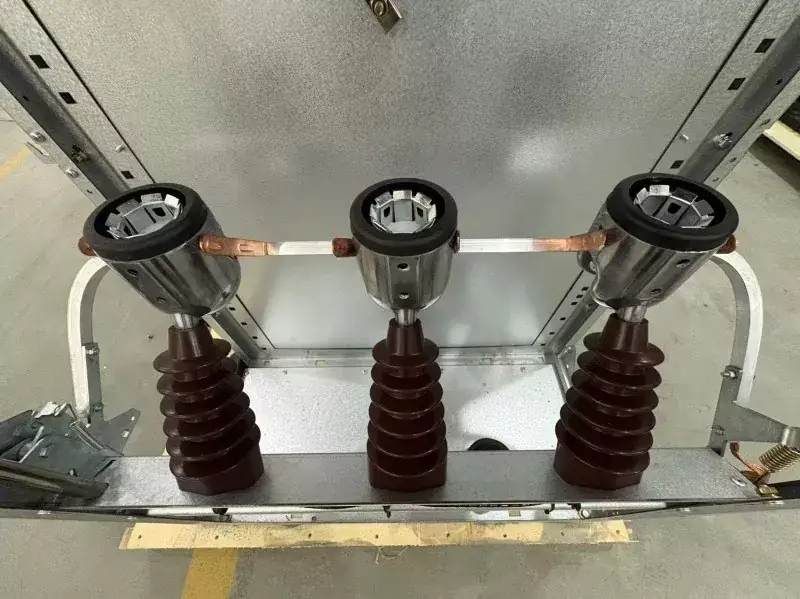

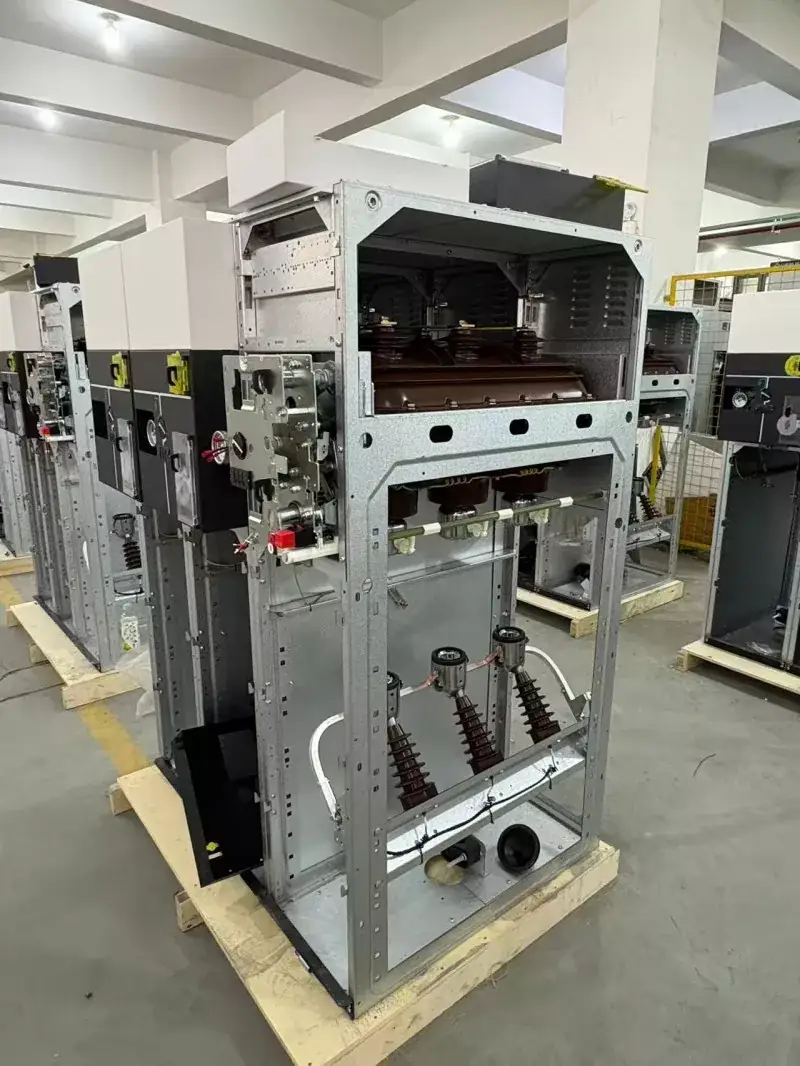

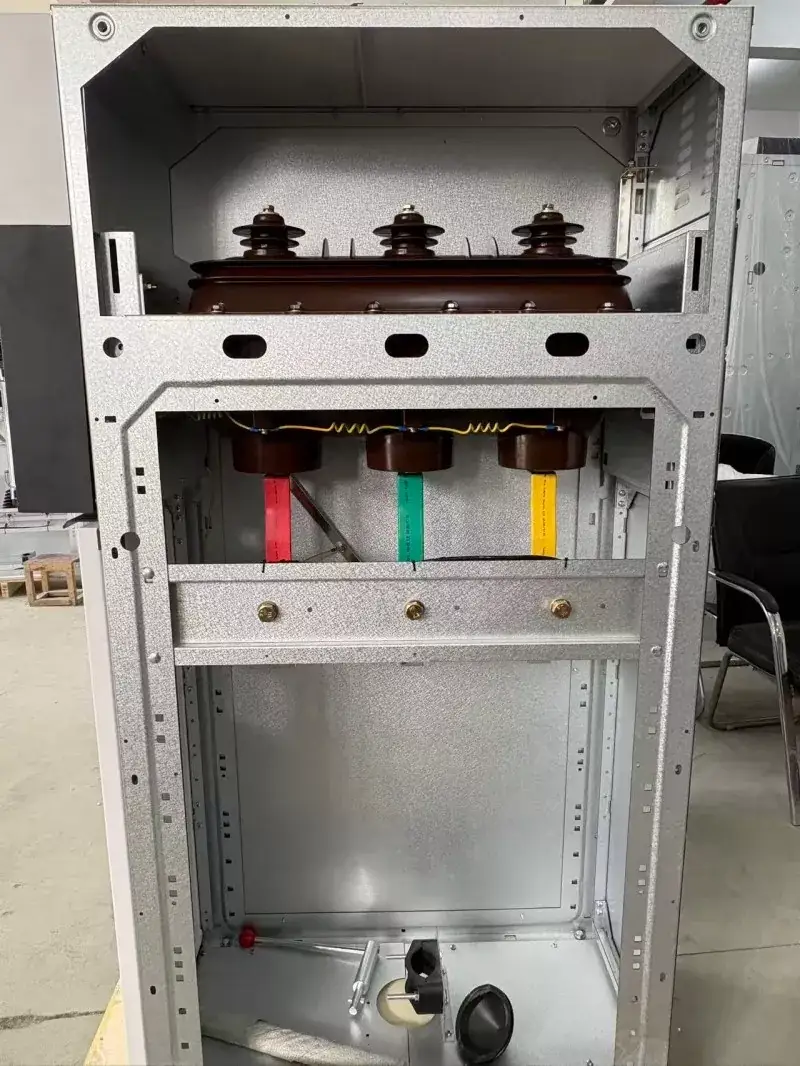

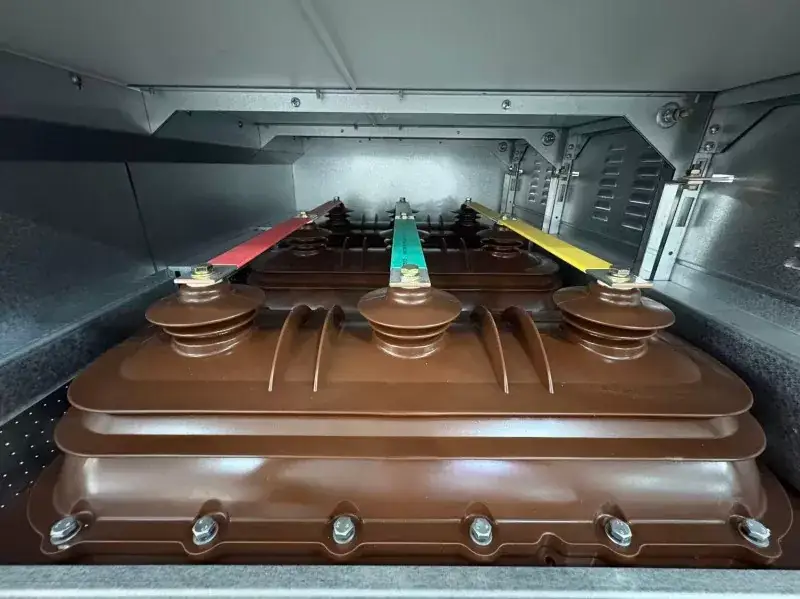

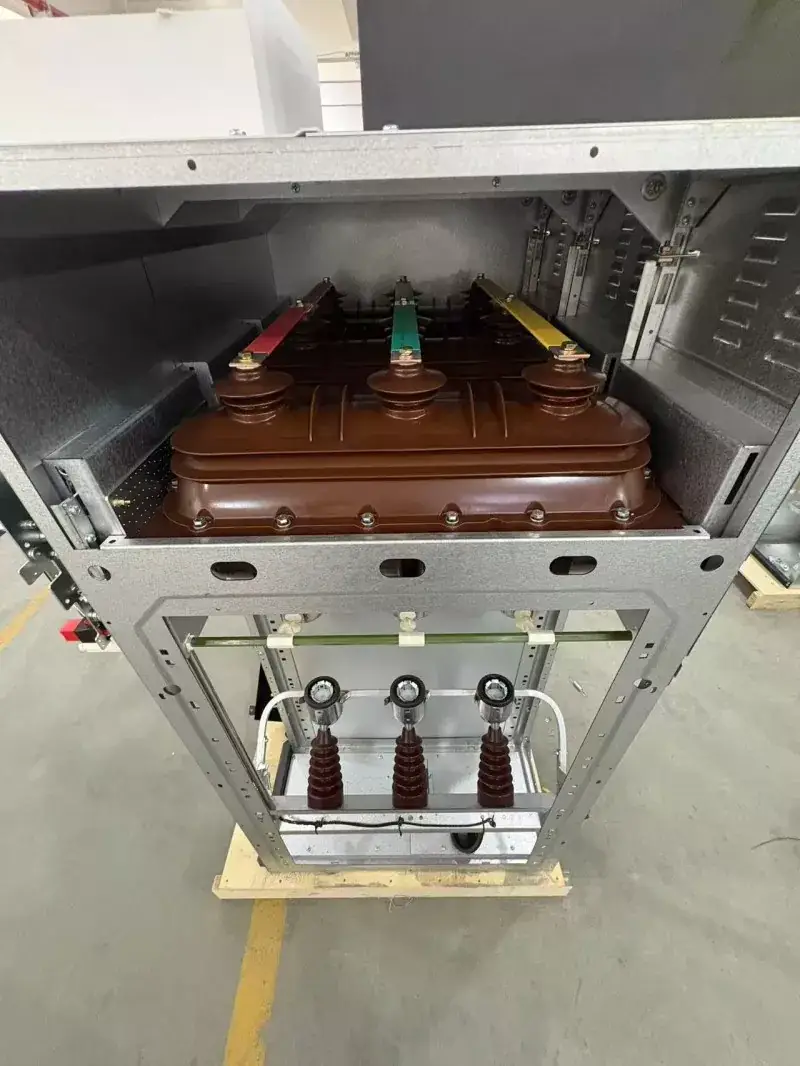

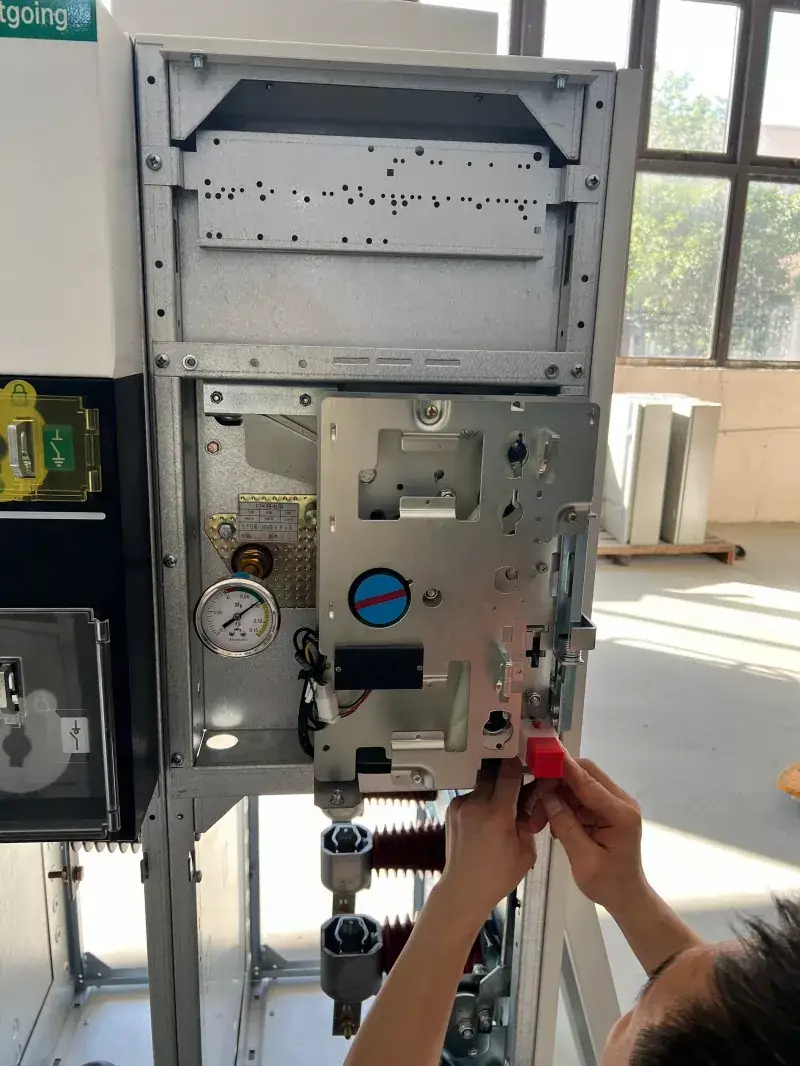

Fabrieksopname:

Waarom kiezen voor de LGSM6 RMU

1. Volledig afgedicht ontwerp: de gaskamer van de SM6 SF6 gasgeïsoleerde compacte RMU metalen omsloten schakelapparatuur is lasergelast om betrouwbare afdichtingsprestaties te garanderen. Door gebruik te maken van de uitstekende isolatie- en boogdovende eigenschappen van SF6-gas worden de fase-naar-fase- en fase-naar-aarde-isolatieafstanden aanzienlijk verkort, en maakt de lage gasdruk het ongevoelig voor temperatuurveranderingen.

2. Ontwerp met driestandenschakelaar: deze last-/ontkoppelschakelaar integreert drie standen: gesloten, open en geaard. Het roterende bewegende contactontwerp zorgt voor een eenvoudige en intuïtieve bediening, en de zichtbaarheid van het breekpunt is duidelijk zichtbaar door het observatievenster, wat voldoet aan de onderhoudsveiligheidseisen. Een uitgebreide mechanische vergrendeling tussen de drie posities elimineert de mogelijkheid van verkeerde bediening.

3. Hoge modulariteit en uitbreidbaarheid: Modules kunnen willekeurig worden gecombineerd en uitgebreid via solide geïsoleerde rails of speciale connectoren, geschikt voor zowel eenvoudige eindlijnen als complexe ringnetwerkvoedingssystemen. Alle units hebben bovendien gereserveerde interfaces voor elektrische bediening en automatisering.

4. Ultrahoge beschermingsgraad: De gehele kastbehuizing bereikt een IP3X- of IP4X-beschermingsgraad. Uitgerust met een uitgebreide mechanische vergrendeling, garandeert het de veiligheid van personeel en apparatuur. De kast is voorzien van een drukontlastingskanaal om de druk gericht af te laten.

Veelgestelde vragen

•Heeft dit type SM6 SF6 gasgeïsoleerde compacte RMU metalen omsloten schakelapparatuur regelmatig onderhoud nodig?

Nee. Omdat alle onder spanning staande onderdelen zijn afgedicht in een roestvrijstalen kamer gevuld met SF6-gas, zijn ze volledig geïsoleerd van externe verontreinigingen, vocht en oxidatie. Routinematig gebruik vereist alleen het controleren van de mechanische bewegingen van de bedieningskast en de instrumentaflezingen op goede werking.

•Is er voldoende ruimte voor kabelaansluitingen? Is de installatie eenvoudig?

Lugao heeft de lay-out van het kabelcompartiment geoptimaliseerd, waardoor er voldoende ruimte is voor kabelverbindingen, waardoor de fabricage van kabelafsluitingen en de installatie van aardingsdraden wordt vergemakkelijkt.

•Hoe lang is de levensduur van het product?

Onder normale bedrijfsomstandigheden bedraagt de ontworpen levensduur van het product doorgaans maximaal 30 jaar. Roestvrijstalen gasboxen hebben een sterke corrosieweerstand en de mechanische levensduur van de hoofdschakelaar (zoals een lastschakelaar) kan doorgaans meer dan 5.000 cycli bereiken.

•Heeft uw bedrijf voorraad beschikbaar? Wat is de levertijd?

Reguliere bestellingen kunnen binnen ongeveer 15 werkdagen worden verzonden. Speciale maatwerkoplossingen (zoals hoge stroomsterkte, niet-standaard spanning) vereisen doorgaans 15-30 dagen.
