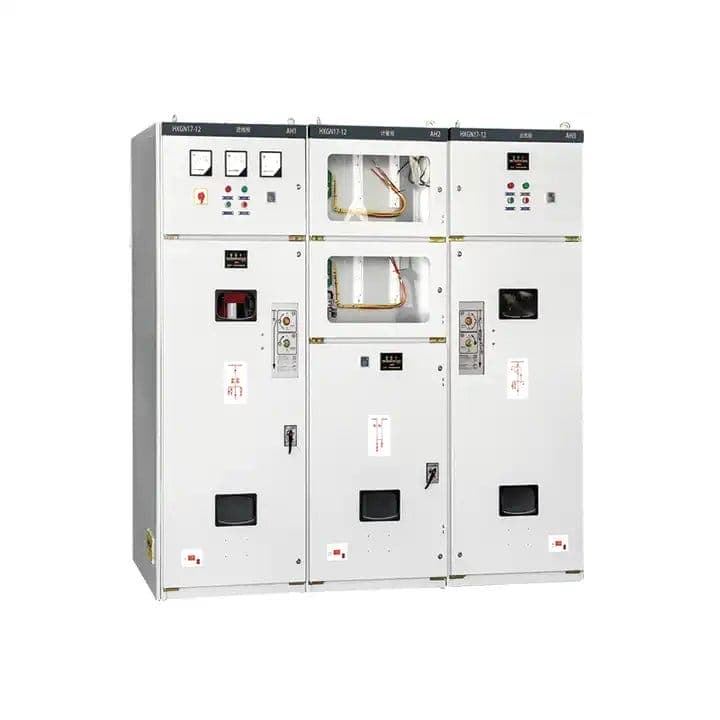

Hoe spanningswaarden de prestaties van de Ring-hoofdeenheid beïnvloeden?

Spanningswaarden zijn niet slechts een specificatie op een typeplaatje; zij zijn de hoeksteen vanRing-hoofdeenheid(RMU) prestaties, veiligheid en levensduur. In middenspanningsdistributienetwerken (doorgaans 6 kV tot 40,5 kV) leidt het selecteren van een RMU met een ongepaste spanningswaarde tot catastrofale isolatiefouten, overmatige gedeeltelijke ontlading en operationele instabiliteit. Bij Lugao Power Co.,Ltd. heeft onze fabriek Ring Main Unit-oplossingen ontwikkeld die precies overeenkomen met de netspanningsprofielen, zodat elk onderdeel, van de rails tot de vacuümonderbrekers, binnen het optimale elektrische spanningsvenster werkt. In dit artikel wordt uitgelegd waarom spanningswaarden de diëlektrische sterkte, het lastonderbrekingsvermogen en de fouttolerantie bepalen.

Voor nutsbeheerders en industriële faciliteitsingenieurs voorkomt het begrijpen van de relatie tussen de nominale systeemspanning en de RMU-bestendigheid kostbare uitvaltijd. Een Ring-hoofdeenheid ontworpen voor 12 kV, toegepast op een 24 kV-systeem, zal tweemaal zoveel elektrische veldspanning ervaren, waardoor de veroudering van de isolatie wordt versneld en het risico op fase-naar-fase-boogvorming toeneemt. Omgekeerd verspilt het overmatig specificeren van een RMU voor een netwerk met een lagere spanning kapitaaluitgaven. Onze fabriek bij Lugao Power Co., Ltd. bouwt aanpasbare RMU's met geverifieerde spanningswaarden die voldoen aan de IEC 62271-200- en GB/T 3906-normen. In deze uitgebreide gids wordt uiteengezet hoe spanningswaarden elke prestatieparameter beïnvloeden, ondersteund door onze interne testgegevens en praktijkervaring.

Directory

Waarom de spanningswaarde de diëlektrische sterkte en isolatiecoördinatie in een ringhoofdeenheid bepaalt

De diëlektrische prestaties van elke Ring-hoofdeenheid zijn fundamenteel verbonden met het nominale spanningsniveau. De spanningswaarde beïnvloedt de elektrische afstanden, kruipafstanden en het type isolatiemedium (SF6, vaste epoxy of droge lucht). Voor een Ring Main Unit van Lugao Power Co.,Ltd. ontwerpt onze fabriek elke RMU met een gespecificeerde netfrequentie die bestand is tegen spanning en tegen bliksemimpulsen, die direct correleren met de maximale bedrijfsspanning van het systeem. Hieronder vindt u een gedetailleerd overzicht van hoe spanningswaarden de isolatiedrempels bepalen.

• Basisisolatieniveau (BIL):Voor een RMU van 12 kV is de standaard bliksemstoothoudspanning een piek van 75 kV. Voor een 24kV-eenheid stijgt BIL naar 125kV. Deze toename van 66% vereist een grotere fase-afstand en robuuste massieve isolatiebarrières.
• Beginspanning gedeeltelijke ontlading (PDIV):Hogere spanningswaarden verhogen het risico op gedeeltelijke ontlading exponentieel. Onze fabriek test elke Ring-hoofdeenheid op 1,5x de nominale spanning om ervoor te zorgen dat de PDIV onder 10pC blijft. Bij 36 kV vereist PD-regeling drielaags epoxygieten.
• Opruiming en kruip:IEC 62271-1 schrijft een minimale vrije ruimte voor van 60 mm voor 12 kV, maar 120 mm voor 24 kV. Onze Ring Main Unit-ontwerpen omvatten geoptimaliseerd vacuümgieten om de vereiste speling te verminderen en tegelijkertijd de normen te overtreffen.
• SF6 drukafhankelijkheid:Voor gasgeïsoleerde RMU's vereisen hogere spanningswaarden een hogere SF6-gasdichtheid (0,25 MPa voor 12 kV versus 0,45 MPa voor 40,5 kV) om de diëlektrische stijfheid te behouden. Lugao Power Co., Ltd. maakt gebruik van lekvrij gelaste roestvrijstalen tanks.

Onze fabriek heeft testresultaten verzameld van meer dan 500 RMU-installaties. De volgende tabel illustreert de directe correlatie tussen de nominale spanning en de belangrijkste isolatieparameters voorLugao Power Co., Ltd.Ring-hoofdeenheidserie.

Het kiezen van de juiste spanning is niet optioneel. Wanneer een Ring-hoofdeenheid boven de ontwerpspanning werkt, wordt binnen twee jaar een elektrische boom gevormd. Onze fabriek raadt aan om altijd een RMU te specificeren met een nominale spanning die gelijk is aan of 10% hoger dan de maximale bedrijfsspanning van het netwerk. Lugao Power Co., Ltd. biedt op maat gemaakte RMU's van 6 kV tot 40,5 kV, elk gevalideerd door middel van diëlektrische typetests in ons gecertificeerde hoogspanningslaboratorium.

Hoe spanningswaarden rechtstreeks van invloed zijn op het schakelen van lastonderbrekingen en het maken van kortsluitingscapaciteit

De schakelprestaties en het kortsluitvermogen van een Ring-hoofdeenheid zijn niet statisch; ze schalen met de nominale spanning. Voor een bepaald fysiek contactontwerp verhoogt het verhogen van de spanning de boogenergie tijdens schakelhandelingen. Onze fabrieksingenieurs bij Lugao Power Co.,Ltd. ontwerp onze Ring Main Unit met contactgeometrieën die tegelijkertijd rekening houden met zowel spanning als stroom. Hier ziet u hoe de spanningswaarde de dynamische prestaties beïnvloedt.

• Mogelijkheid tot uitsterven van boog:Bij 12 kV moet een lastscheidingsschakelaar een boog van ongeveer 250 V per mm doven. Bij 24 kV verdubbelt de boogspanning, waardoor snellere contactscheidingssnelheden en verbeterde booggoten nodig zijn. Onze RMU maakt gebruik van vacuümonderbrekers met axiaal magnetisch veld voor consistente prestaties tot 40,5 kV.
• Maakcapaciteit (piekstroom):IEC-normen vereisen dat een Ring-hoofdeenheid bestand is tegen inschakelstromen tot 2,5 maal de nominale kortsluitstroom. Hogere systeemspanningen verminderen echter de toegestane inschakelstroom, tenzij de contactdruk wordt verhoogd. Lugao Power Co., Ltd. maakt gebruik van zilverwolfraamcontacten die een lage contactweerstand behouden, zelfs bij 40,5 kV/1250 A.
• Overspanningen schakelen:Bij het schakelen van inductieve of capacitieve belastingen genereren RMU's met een hogere spanning ernstigere overspanningen bij herontsteking. Onze fabriek rust onze Ring Main Unit uit met RC-dempers of overspanningsafleiders voor netwerken boven 24 kV.
• Contact-erosiesnelheid:Voor hetzelfde aantal lastonderbrekingsoperaties zal een 36 kV RMU de contacten 40% sneller eroderen dan een 12 kV-eenheid als deze niet goed is ontworpen. Onze fabriek gebruikt CuCr50-contactmateriaal om erosie te minimaliseren, waardoor de elektrische levensduur wordt verlengd tot 10.000 schakelingen.

Hieronder vindt u een vergelijkende tabel die laat zien hoe onze Lugao Power Co.,Ltd. De Ring Main Unit-serie behoudt de prestaties bij alle spanningsclassificaties en voldoet tegelijkertijd aan de vereisten van IEC 62271-100 of overtreft deze zelfs.

Onze fabriek heeft meer dan 2000 lastbreuktests uitgevoerd op onze Ring Main Unit-familie. De gegevens bevestigen dat een 40,5 kV RMU met een geoptimaliseerd contactontwerp een vergelijkbare schakelbetrouwbaarheid kan bereiken als een 12 kV-eenheid. Lugao Power Co., Ltd. biedt gegarandeerde kortsluit- en uitschakelcapaciteiten voor elk spanningsbereik. Voor kritieke toepassingen zoals windparken of datacenters adviseert onze fabriek een RMU te selecteren met een spanningswaarde die een veiligheidsmarge van 15% boven de nominale netspanning omvat om tijdelijke overspanningen op te vangen.

Wat er gebeurt als de spanningswaarden niet overeenkomen – Veldfoutmodi in de Ring-hoofdeenheid

Uit veldmateriaal van het serviceteam van onze fabriek blijkt dat het niet overeenkomen van de spanningswaarden de op één na meest voorkomende oorzaak is van storingen in de Ring-hoofdeenheid na onjuiste installatie. Wanneer een RMU met een capaciteit van 12 kV wordt aangesloten op een 24 kV-systeem, volgen de gevolgen een voorspelbaar verloop van de storing. Door deze faalmodi te begrijpen, kunnen ingenieurs vanaf het begin correct specificeren. Lugao Power Co., Ltd. heeft wereldwijd meer dan 150 gevallen van mismatch gedocumenteerd.

• Diëlektrische doorslag (fase naar aarde):De elektrische veldspanning verdubbelt, waardoor de diëlektrische sterkte van de isolatie wordt overschreden. Binnen 6-12 maanden verschijnt verkoolde tracking op epoxy-isolatoren. Onze fabriek is getuige geweest van flashovers van RMU-bussen die resulteerden in een volledige vervanging van de schakelapparatuur.
• Interne boogfout:Overspanning veroorzaakt ionisatie van restlucht in gascompartimenten. Zelfs SF6-geïsoleerde RMU's verliezen het diëlektrische vermogen als de nominale spanning met 30% wordt overschreden. De forensische analyse van onze fabriek bracht gesmolten koperspatten aan het licht als gevolg van boogfouten in niet-overeenkomende eenheden.
• Voortijdige veroudering van VT/PT's:Spanningstransformatoren die zijn ontworpen voor lagere vermogens verzadigen magnetisch, waardoor overmatige bekrachtigingsstroom en oververhitting ontstaan. Dit leidt tot falen van de secundaire isolatie. In één geval explodeerde de PT van een 12 kV RMU na 8 maanden op een 20 kV-systeem.
• Schade aan het schild van de vacuümonderbreker:Hogere spanningsgradiënten versnellen het ionenbombardement op het dampscherm, waardoor de vacuümintegriteit wordt verminderd. Onze fabriek ontdekte dat een 12 kV-onderbreker die op 24 kV werd gebruikt, binnen 2000 schakelingen het vacuüm verloor in plaats van de geschatte 30.000.
• Problemen met het regelcircuit:Capacitieve verdelers en elektronische spanningssensoren produceren onjuiste signalen voor beveiligingsrelais, wat leidt tot hinderlijke uitschakeling of het uitblijven van uitschakeling. Lugao Power Co., Ltd. adviseert spanningssensoren exact aan te passen aan de classificatie van de RMU.

Om het risico te kwantificeren heeft onze fabriek versnelde verouderingstests uitgevoerd op Ring Main Unit-monsters bij een nominale spanning van 1,2x, 1,5x en 2,0x. De resultaten zijn hieronder samengevat.

Onze fabriek raadt ten zeerste aan om de maximale spanning van het systeem onder normale en onvoorziene omstandigheden te verifiëren voordat u een Ring-hoofdunit selecteert. Lugao biedt spanningsaudits ter plaatse en kan RMU's voorzien van verbeterde isolatie voor netwerken die gevoelig zijn voor spanningspieken. Vertrouw niet alleen op de spanning op het typeplaatje; Vraag altijd diëlektrische testrapporten op bij de fabrikant.

Hoe u de juiste spanning van de ringhoofdunit voor uw netwerk selecteert

Om de optimale spanning voor een Ring-hoofdunit te selecteren, is analyse nodig van de nominale spanning van het elektriciteitsnet, de maximale continue bedrijfsspanning, transiënte overspanningsniveaus en de hoogte. Onze fabriek in Lugao heeft een systematisch selectieproces ontwikkeld dat ervoor zorgt dat de RMU meer dan 30 jaar presteert. Hieronder schetsen we een stapsgewijze methodologie die wordt gebruikt door onze energiesysteemingenieurs.

• Stap 1: Bepaal de hoogste spanning van het systeem (Um).Voor een nominaal systeem van 10 kV is Um gewoonlijk 12 kV. Voor nominaal 20 kV is Um 24 kV. Gebruik altijd Um als basisspanningswaarde voor de RMU.
• Stap 2: Houd rekening met hoogtevermindering.Boven de 1000 meter verzwakt de luchtisolatie. Voor elke 100 m boven de 1000 m moet de nominale spanning met 1% worden verlaagd. Onze fabriek levert hoogtegecorrigeerde RMU's tot 4000 meter.
• Stap 3: Evalueer de ernst van bliksemoverspanning.Regio's met hoge isokeraonische niveaus (>30 onweersdagen/jaar) vereisen RMU's met een hogere BIL. Lugao Power Co., Ltd. biedt versterkte isolatie met externe overspanningsafleiders.
• Stap 4: Overweeg toekomstige netwerkupgrades.Als het distributienetwerk binnen 10 jaar kan worden opgewaardeerd van 12 kV naar 24 kV, raadt onze fabriek aan om een ​​24 kV RMU aan te schaffen, maar deze in eerste instantie op 12 kV te gebruiken. Dit maakt de investering toekomstbestendig.
• Stap 5: Controleer de compatibiliteit van het kortsluitniveau.RMU's met een hogere spanning hebben doorgaans een lagere kortsluitstroomwaarde voor dezelfde fysieke grootte. Valideer dat de nominale kortstondige weerstandsstroom (1s) van de RMU het foutniveau van het systeem overschrijdt.

Onze fabriek produceert een standaard spanningsmatrix voor onze Ring Main Unit-productlijn. Raadpleeg de onderstaande tabel voor een snelle selectie.

Onze fabriek beschikt over een speciaal applicatie-engineeringteam dat kan helpen bij het selecteren van de spanningswaarde voor elke Ring-hoofdeenheid. Lugao Power Co., Ltd. biedt ook aangepaste typeplaatjes die overeenkomen met niet-standaard netspanningen. Vraag altijd een spanningsbestendigheidstestcertificaat aan voordat u uw RMU-aankoop afrondt. Onze fabriek voert 100% routinematige diëlektrische tests uit op elke verzonden RMU.

Samenvatting en bruikbare richtlijnen van Lugao Power Co., Ltd.

Spanningswaarden zijn de meest kritische elektrische parameters die de prestaties van de Ring Main Unit beïnvloeden. Van isolatiecoördinatie tot het schakelen van lastscheidingen en betrouwbaarheid op lange termijn: de juiste spanning zorgt voor veiligheid, verlaagt de totale eigendomskosten en voorkomt ongeplande uitval. Onze fabriek heeft vijf belangrijke punten voor ingenieurs en inkoopspecialisten samengevat.

• Zorg ervoor dat de nominale spanning van de RMU altijd overeenkomt met de hoogste spanning van het systeem (Um), en niet alleen met de nominale spanning.
• Voor netwerken met frequente bliksem- of schakelpieken specificeert u een Ring Main Unit met een BIL die 20% hoger is dan het vereiste minimum.
• Laat een RMU nooit continu boven 95% van de nominale spanning werken; gedeeltelijke ontlading versnelt dramatisch voorbij deze drempel.
• Hoogte, vervuilingsniveau en omgevingstemperatuur hebben ook invloed op de diëlektrische prestaties – raadpleeg Lugao Power Co.,Ltd. voor deratingcurven.
• Investeer in in de fabriek waargenomen diëlektrische tests om vóór de installatie de spanningsbestendigheid van de RMU te verifiëren.

Het assortiment Ring Main Units van onze fabriek omvat spanningswaarden van 6 kV tot 40,5 kV, elk type getest volgens internationale normen. Door voor Lugao Power Co.,Ltd. te kiezen, krijgt u toegang tot technische oplossingen die de uptime van het netwerk maximaliseren.Neem vandaag nog contact op met onze fabriekvoor een beoordeling van de spanningscompatibiliteit en ontvang een op maat gemaakt RMU-gegevensblad voor uw specifieke project.
