Wat zijn de verschillen tussen hoogspannings-vacuümstroomonderbrekers voor binnen en buiten?

In moderne stroomdistributiesystemen zijn vacuümstroomonderbrekers (VCB's) cruciale apparatuur om de veiligheid en stabiliteit van de stroomvoorziening te garanderen. Hun belangrijkste functie is het snel onderbreken van stroom en het isoleren van lijnen tijdens storingen, waardoor schade aan apparatuur en grootschalige stroomuitval wordt voorkomen. Veel inkoop- en technisch personeel zijn echter vaak verward over de verschillen tussen VCB's voor binnen en buiten bij het selecteren van modellen. Hoewel beide gebruik maken van vacuümboogdovende technologie, waarom zijn er dan zulke significante ontwerpverschillen? En hoe moet je kiezen op basis van projectscenario’s?

Als professionele fabrikant van elektrische apparatuur analyseert Lugao Power, die producten voor vacuümstroomonderbrekers voor binnen en buiten combineert, de belangrijkste verschillen, ontwerpkenmerken en toepasselijke scenario's van de twee, zodat u eenvoudig de juiste apparatuur kunt kiezen.

Wat is een vacuümstroomonderbreker (VCB)?

Vacuümstroomonderbrekers gebruiken een vacuüm als zowel het boogdovende medium als het isolatiemedium. Ze gebruiken een vacuümomgeving om de elektrische boog te doven, waardoor het circuit wordt gecontroleerd en beschermd. Hierdoor wordt het gebruik van olie of SF6-gas vermeden, waardoor het veiliger en milieuvriendelijker wordt. Ze worden veel gebruikt in energiecentrales en onderstations, vooral in toepassingen die frequent gebruik vereisen.

De meest eenvoudige manier om ze te onderscheiden is door hun installatieomgeving. Vacuümstroomonderbrekers worden grofweg in twee categorieën onderverdeeld: Hoogspanningsvacuümstroomonderbrekers voor binnen: geschikt voor gebruik in gesloten en gecontroleerde binnenomgevingen, compatibel met standaard schakelapparatuur en voldoen aan stabiele bedrijfsomstandigheden binnenshuis.

Hoogspanningsvacuümstroomonderbrekers voor buiten: Geschikt voor gebruik in verschillende onzekere buitenomgevingen, zonder u zorgen te hoeven maken over ongunstige weersomstandigheden.

Of het nu binnen of buiten is, hoogspannings-vacuümstroomonderbrekers delen hetzelfde boogdovende principe, maar hun structuur-, beschermings- en isolatieontwerpen zijn volledig aangepast aan verschillende scenario's.

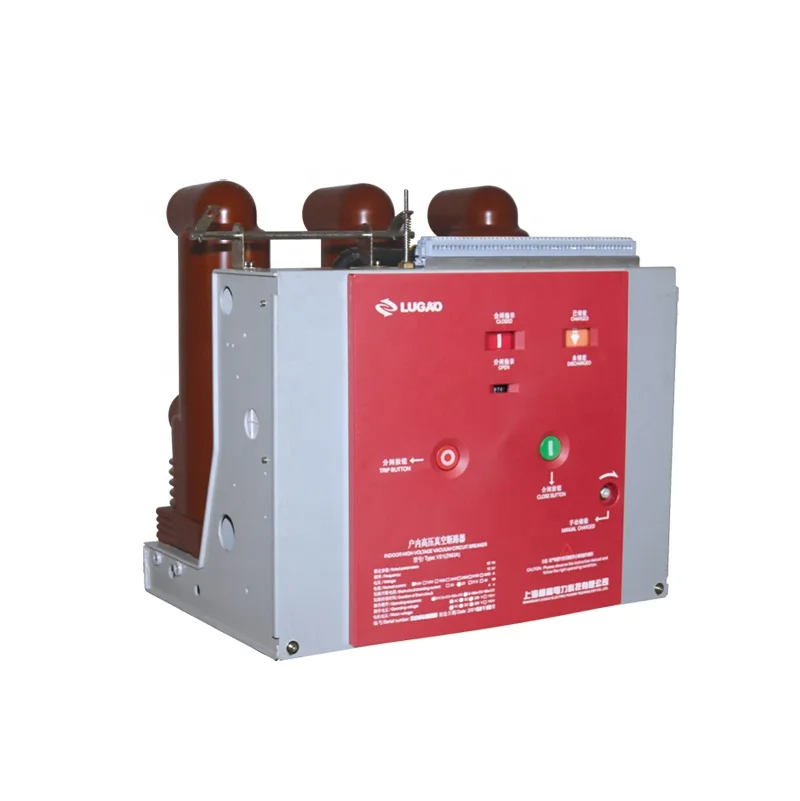

Vacuümstroomonderbrekers voor binnen (VS1-serie)

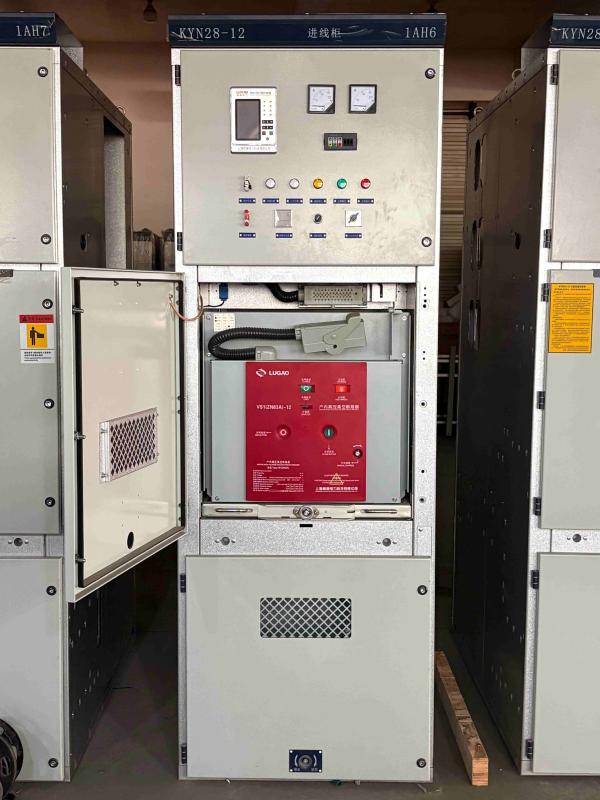

VCB voor binnengebruik is het meest voorkomende type stroomonderbreker, meestal geïnstalleerd in afgesloten ruimtes zoals schakelapparatuur en binnenstations. De vacuümstroomonderbrekers voor binnenshuis van Lugao Power zijn een typisch voorbeeld van in een kast gemonteerde ontwerpen. Het bedieningsmechanisme is geïntegreerd in het lichaam van de stroomonderbreker, waardoor deze niet alleen kan worden gebruikt als een vaste installatie-eenheid, maar ook met een speciaal voortstuwingsmechanisme om een ​​trolley-eenheid te vormen. Het hoofdcircuitgedeelte kan gebruik maken van integraal afgedichte polen om miniaturisatie van de stroomonderbreker en een onderhoudsvrije werking te bereiken. Het kan worden uitgerust met schakelapparatuur zoals KYN28A-12, en eenheden van het vaste type kunnen ook worden uitgerust met schakelapparatuur uit de XGN-serie.

Ontwerpkenmerken

1. Compacte modulaire structuur, aanpasbaar aan standaard schakelapparatuur

De afmetingen van de VCB voor binnen zijn strikt ontworpen volgens de afmetingen van standaard schakelapparatuur zoals KYN28. Het maakt gebruik van een modulaire framestructuur, waardoor directe inbedding in de kast mogelijk is voor installatie, waardoor het gebruik van de stroomdistributieruimte binnenshuis wordt gemaximaliseerd. De indoor vacuümstroomonderbreker van Lugao integreert een vacuümonderbreker, een bedieningsmechanisme en een besturingseenheid. Het voorpaneel is uitgerust met knoppen voor openen en sluiten en statusindicatielampjes voor gemakkelijke bediening en controle door operators.

2. Basisbeschermingsgraad, geschikt voor schone binnenomgevingen

Omdat hij in een droge, regenvrije en UV-vrije binnenomgeving wordt geïnstalleerd, is de beschermingsgraad van de VCB voor binnen doorgaans IP20~IP40, waardoor alleen bescherming nodig is tegen onbedoeld contact met vingers en gereedschap en kleine hoeveelheden stof, zonder te hoeven omgaan met barre weersomstandigheden.

3. Isolatiestructuur van epoxyhars, geschikt voor bedrijfsomstandigheden in de kast

De boogdovende kamer van de VCB voor binnen is ingekapseld met epoxyharshulzen, die fase-naar-fase- en fase-naar-aarde-isolatie bieden, geschikt voor de droge en schone omgeving in de schakelapparatuur. Het is compact van formaat en biedt betrouwbare isolatie.

4. Veiligheidsisolatie bereikt door schakelapparatuur

De binnen-VCB zelf heeft geen zichtbare scheidingsschakelaar; de veiligheidsisolatiefunctie wordt bereikt door de aardingsschakelaar en de scheidingsschakelaar van de schakelapparatuur, geschikt voor scenario's met uitgebreide vergrendelingsbeveiliging van de kast.

Vacuümstroomonderbrekers voor buiten (ZW32-serie)

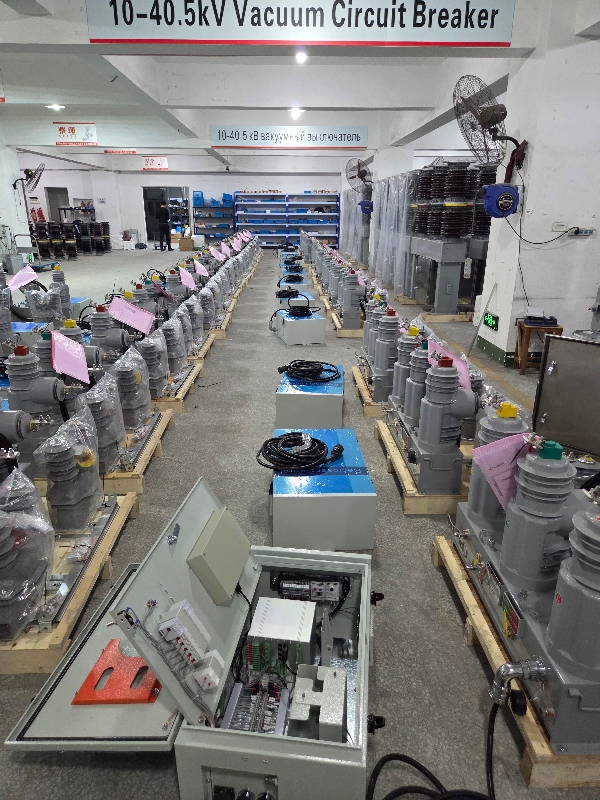

Omdat VCB's voor buitengebruik gedurende langere perioden aan de buitenlucht moeten worden blootgesteld en te maken krijgen met omstandigheden zoals zon en regen, extreme temperatuurverschillen en stofvervuiling, legt hun ontwerp de nadruk op duurzaamheid en bescherming. De buiten-VCB's van Lugao Electric worden gekenmerkt door hun kleine formaat, lichte gewicht, anticondensatie-eigenschappen en onderhoudsvrije werking:

Ontwerpkenmerken

1. Hoogafdichtende driefasige, volledig gesloten structuur

Vacuümstroomonderbrekers voor buitengebruik hebben een volledig afgedicht ontwerp en bereiken een beschermingsniveau van IP65 en hoger. Ze zijn volledig waterdicht, stofdicht en anti-condenserend, waardoor een stabiele werking gedurende langere perioden in regen, sneeuw en stoffige omgevingen mogelijk is. Ze zijn ook bestand tegen hoge temperaturen, UV-straling en veroudering, en worden niet beïnvloed door weersveranderingen buitenshuis.

2. Grote kruipafstand siliconenrubber isolatiebussen

Vacuümstroomonderbrekers voor buitengebruik maken gebruik van isolerende bussen van het siliconenrubber (of keramiek) met een grote kruipafstand. Vergeleken met epoxyharsbussen voor binnenshuis zorgt dit voor een langere kruipweg, waardoor flashover-ontlading in vochtige en vervuilde buitenomgevingen wordt voorkomen en superieure weerstand tegen UV-veroudering wordt geboden.

3. Handige en flexibele bediening zorgt voor veiligheid. De vacuümstroomonderbrekers voor buiten van Lugao kunnen handmatig, elektrisch of op afstand worden bediend. Ze bieden duidelijk zichtbare ontkoppelingen en zorgen voor een betrouwbare elektrische isolatie tijdens onderhoud zonder dat er extra scheidingsschakelaars nodig zijn, waardoor ze geschikt zijn voor buitenomgevingen zonder afgesloten schakelapparatuur.

4. Flexibele installatieopties, aanpasbaar aan buitenscenario's. VCB's voor buiten ondersteunen verschillende installatiemethoden, waaronder installaties op palen en op de vloer, waardoor er geen speciale distributieruimte voor binnenshuis nodig is. Dit maakt ze bijzonder geschikt voor locaties waar frequent gebruik nodig is.

Vergelijkingstabel met kernverschillen tussen vacuümstroomonderbrekers voor binnen en buiten

Hoe kiest u de juiste vacuümstroomonderbreker voor uw project?

Concentreer u bij het selecteren van een VCB op drie belangrijke aspecten: installatieomgeving, beschermingsvereisten en onderhoudsscenario's:

1. Geef prioriteit aan de installatieomgeving. Als de apparatuur in een afgesloten ruimte wordt geïnstalleerd, zoals een schakelkast of distributieruimte binnenshuis, is een VCB voor binnen voldoende, wat lagere kosten en betere compatibiliteit biedt. Voor bovengrondse buitenlijnen of op palen gemonteerde scenario's moet echter een VCB voor buiten worden geselecteerd; anders raakt de apparatuur snel beschadigd door regen, condensatie en vervuiling.

2. Beoordeel de ernst van de omgeving. Voor zwaar vervuilde en corrosieve omgevingen zoals kustgebieden en chemische industrieparken moeten zelfs binnenomgevingen prioriteit geven aan binnen-VCB's met een hoog beschermingsniveau. In zwaar vervuilde buitenruimtes moeten grote kruipafstanden en aangroeiwerende VCB's voor buiten worden gekozen.

3. Houd rekening met onderhoudsbehoeften. Geef voor buitenscenario's op afstand prioriteit aan VCB's voor buiten met geïntegreerde scheidingsschakelaars en onderhoudsvrije ontwerpen om onderhoudsproblemen op locatie te verminderen. Voor binnenscenario's selecteert u een geschikt VCB-model voor binnen, op basis van de configuratie van de schakelapparatuur.

Als fabriek met meer dan 20 jaar productie-ervaring kan Lugao Power op maat gemaakte VCB-selectieoplossingen bieden op basis van het spanningsniveau, de stroomparameters en de installatieomgeving van uw project, zodat u de meest geschikte apparatuur kunt vinden.

Veelgestelde vragen: Vacuümstroomonderbreker voor binnen versus buiten

1.Kan ik een VCB voor binnen buiten gebruiken om kosten te besparen?

Dit wordt niet aanbevolen. Vacuümstroomonderbrekers voor binnenshuis missen de noodzakelijke kenmerken voor gebruik buitenshuis, zoals regendichte, UV-bestendige en vervuilingsbestendige isolatie. Dit vormt een veiligheidsrisico en maakt de garantie ongeldig.

2.Kan hetzelfde VCB-model werken voor zowel binnen- als buitenprojecten?

Ze zijn niet uitwisselbaar. Hoewel ze dezelfde vacuümonderbrekingstechnologie gebruiken, zijn hun mechanische en isolatieontwerpen specifiek op maat gemaakt voor specifieke omgevingen. Het gebruik van het verkeerde type kan leiden tot voortijdige schade en veiligheidsrisico's.

3.Hebben buiten-VCB’s onderhoud nodig?

De vacuümstroomonderbrekers voor buiten van Lugao zijn ontworpen met een volledig gesloten structuur, waardoor een onderhoudsarme of onderhoudsvrije werking mogelijk is. Regelmatige visuele inspectie van de toestand van de isolator wordt echter nog steeds aanbevolen.

4.Zijn de selectielogica's voor VCB's voor binnen en buiten hetzelfde voor 10 kV en 35 kV?

De logica is precies hetzelfde: bepaal eerst de installatieomgeving, het selectieprincipe blijft ongewijzigd, ongeacht het spanningsniveau.

5.Is er een groot prijsverschil tussen de twee soorten VCB's?

Voor dezelfde spannings- en stroomspecificaties zijn VCB's voor buiten duurder dan voor binnen. Dit komt omdat het buitenmodel gebruik maakt van een hoge weerbestendige isolatie, een volledig afgedichte waterdichte structuur en een dikkere schaal, wat resulteert in hogere productie- en materiaalkosten.
