Wat zijn de gebruiksplannen van de GCS uittrekbare laagspanningsschakelkast?

Wat zijn de gebruiksplannen van de GCS uittrekbare laagspanningsschakelkast?

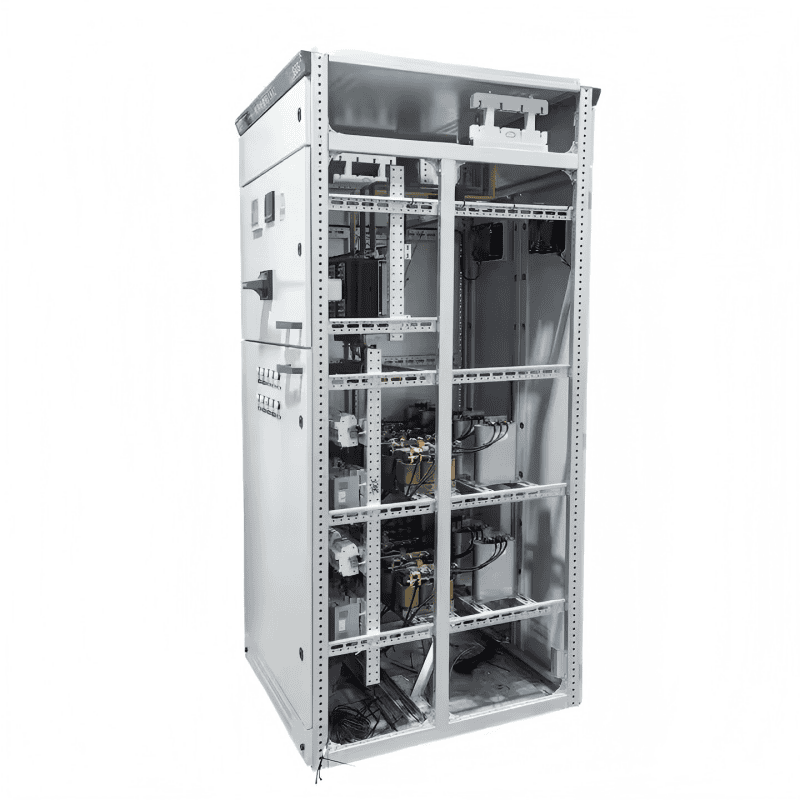

Hoofdcircuitplan

  Het hoofdcircuitplan van de GCS-kast heeft 32 groepen en 118 specificaties, met uitzondering van de plannen en specificaties die zijn afgeleid van de veranderingen in de controle en bescherming van hulpcircuits. Het omvat de behoeften van energieopwekking, stroomvoorziening en andere stroomgebruikers, met een nominale werkstroom van 5000A, geschikt voor de selectie van distributietransformatoren van 2500kVA en lager. Condensatorcompensatiekasten zijn ontworpen om te voldoen aan de behoeften van de stroomvoorziening en worden gebruikt om de arbeidsfactor te verbeteren, en reactorkasten zijn ontworpen om rekening te houden met de behoeften van uitgebreide investeringen.

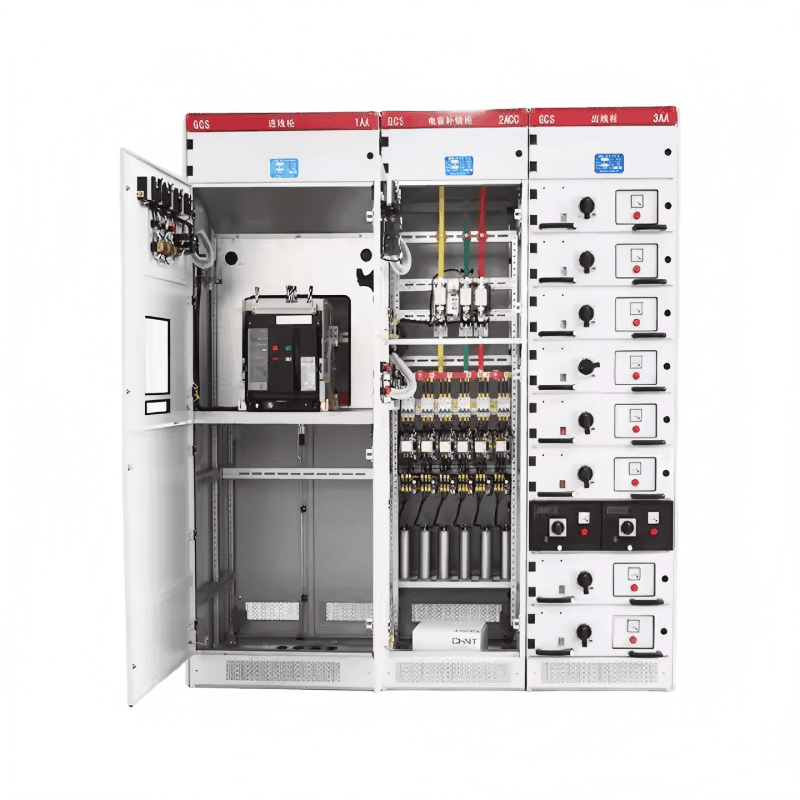

Hulpcircuitplan

  Er zijn 120 hulpcircuitplannen in de GCS-hulpcircuitatlas. Het hulpcircuitplan van het DC-bedieningsgedeelte wordt voornamelijk gebruikt voor het laagspanningsinstallatie(station)systeem van onderstations van elektriciteitscentrales. Het is geschikt voor het laagspanningsinstallatiesysteem van 200 MW en lager en 300 MW en hoger eenheden, de algemene besturingsmodus van de werkende (stand-by) voedingslijn, stroomtoevoer en motortoevoer.

  Het hulpplan van het AC-bedieningsgedeelte wordt voornamelijk gebruikt voor het laagspanningssysteem van onderstations in fabrieken, mijnen, bedrijven en hoogbouw. Er zijn 6 combinaties geschikt voor bediening van de dubbele voeding. Er is geen elektrische vergrendeling, stand-by automatische worp, zelfherstel en andere regelcircuits, die direct kunnen worden gebruikt in het technisch ontwerp.

  De DC-besturingsvoeding is DC 220V of 110V, en de AC-besturingsvoeding is AC 380V of 220V. Het is een complete kast bestaande uit ladeblokken. De 220V stuurstroomvoorziening is afgeleid van de openbare stuurstroomvoorziening die wordt gevoed door de speciale stuurtransformator in deze kast. De openbare besturingsvoeding maakt gebruik van een niet-geaarde besturingstransformator, en een 24V-voeding is gereserveerd voor gebruik wanneer signaallampen met zwakke stroom nodig zijn.

  De installatielocatie van de wattuurmeter, de introductiemethode van het spanningssignaal en andere installatie- en gebruiksvereisten worden gedetailleerd beschreven in de "Voorbereidingsinstructies" van het hulpcircuitschema.

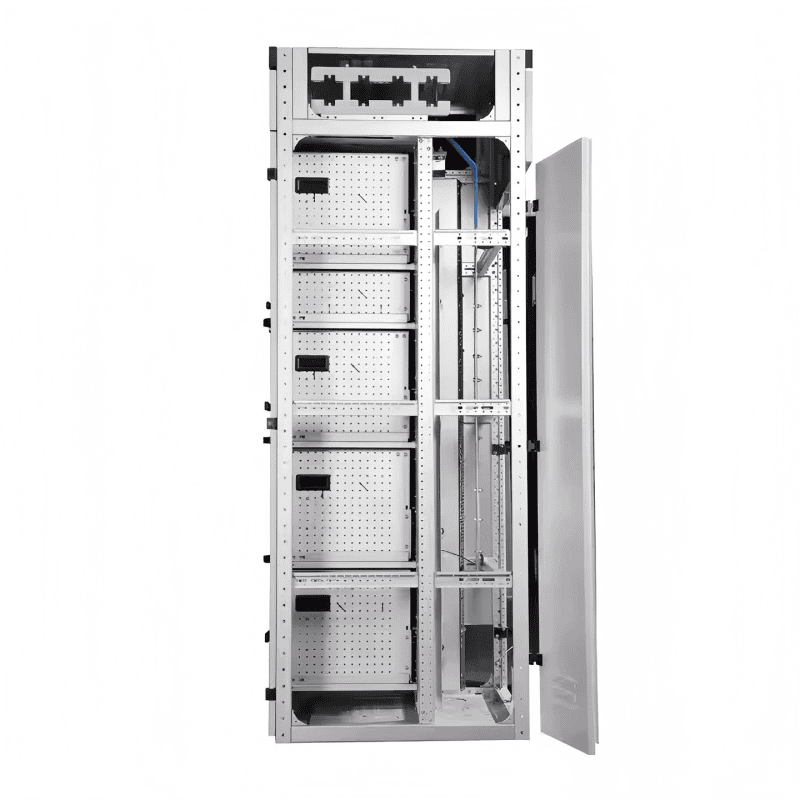

Hoofdrail

Om de dynamische thermische stabiliteit van de rail te verbeteren en de temperatuurstijging van het contactoppervlak te verbeteren, maakt alle apparatuur gebruik van hardkoperen rails uit de TMY-T2-serie. De koperen rails zijn over de volledige lengte vertind en er kunnen ook verzilverde koperen rails over de volledige lengte worden gebruikt. De horizontale rail en de verticale rail worden respectievelijk in de railisolatieruimte in de kast geïnstalleerd. De neutrale aardingsrail maakt gebruik van een harde koperen staaf. De horizontale neutrale aardedraad (PEN) of aarde + neutrale draad (PE+N) is aangesloten.

Hoofdschakelaar

Voor voedingslijnen en voedingsschakelaars van 630A en hoger wordt hoofdzakelijk de DW45-serie geselecteerd, maar ook de DW48-serie, AE-serie, 3WE of ME-serie kunnen worden geselecteerd. Indien nodig kan ook voor de geïmporteerde M-serie of F-serie worden gekozen.

Voor voedings- en motorbedieningsschakelaars onder 630A selecteert Wang An de TG-serie en de CM1-serie. NM-serie, CDM-serie, TG30-serie en andere schakelaars met gegoten behuizing.

Om de dynamische stabiliteit van het hoofdcircuit te verbeteren, zijn speciale gecombineerde railklemmen en isolatiesteunen uit de GCS-serie ontworpen. Ze zijn gemaakt van zeer sterke, vlamvertragende synthetische kussenmaterialen met hoge isolatiesterkte, goede zelfdovende prestaties en een unieke structuur.

Om de temperatuurstijging van de scheidingswanden, plug-ins en kabelkoppen van de functionele eenheden te verminderen, is de speciale GCS-kastadapter ontworpen. De adapter heeft een grote capaciteit en een lage temperatuurstijging.

Als de ontwerpafdeling nieuwe elektrische componenten selecteert met betere prestaties en meer geavanceerde technologie op basis van de gebruikersbehoeften, zijn de kasten uit de GCS-serie goed veelzijdig en zullen ze geen problemen veroorzaken bij de productie en installatie vanwege de bijgewerkte elektrische componenten.

Selectie van elektrische componenten

GCS-kasten maken voornamelijk gebruik van elektrische componenten met geavanceerde technologie, hoge prestatie- en stabiliteitsindicatoren, en gebruiken geïmporteerde technologie die in China in massa kan worden geproduceerd.
