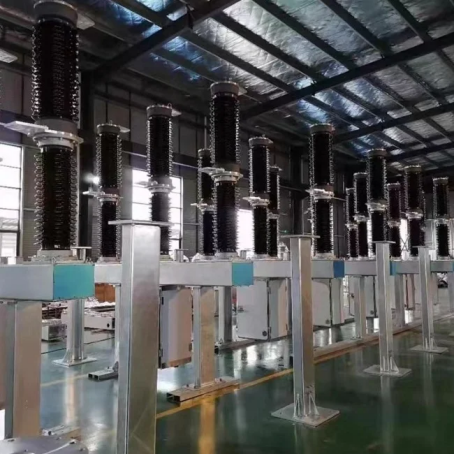

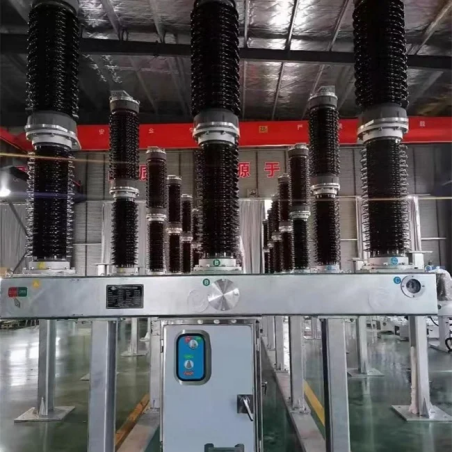

Buitenzwavel hexafluoride vacuüm stroomonderbreker

Zwavel hexafluoride stroomonderbreker is een hoogspanningsschakelaarsgearde dat veel wordt gebruikt in stroomsystemen. Het maakt gebruik van zwaveldhexafluoride-gas als boogd blikken en isolerend medium, heeft uitstekende boogprestaties en elektrische isolatiesterkte en wordt veel gebruikt in gemiddelde en hoogspanning 35KV ~ 550KV en ultrahoge spanning 800kV outdoor vermogenssystemen.

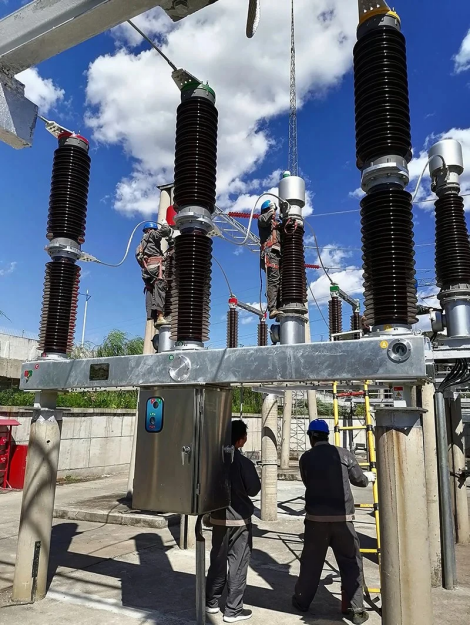

Laten we het eerst over de toepassing ervan hebben. Het kan worden gebruikt voor het schakelen en bescherming van de generatorsetuitlaat en bescherming in energiecentrales, beschermen hoogspanningstransmissielijnen en transformatoren in onderstations en beschermen grote en hoogspanningsmotoren in industriële energiesystemen.

De structuur omvat meerdere onderdelen. Onder hen zijn de stroomonderbrekerslichaam, zoals bewegende en statische contacten, boogschuifkamers, geleidende staven, enz. Het gasisolatiesysteem bedekt de vul-, ontladings- en herstelapparaten van SF6 -gas. Het besturings- en beveiligingssysteem kan afstandsbediening en foutbescherming realiseren.

In termen van werkingsprincipe zijn er verschillende stappen van sluiting en opening en boogdovende. Bij het sluiten van de stroomonderbreker drijft het bedieningsmechanisme het bewegende contact op om naar het statische contact te gaan om een ​​pad te vormen. Bij het openen van de stroomonderbreker wordt het bewegende contact aangedreven om te scheiden van het statische contact om een ​​boog te genereren. Tijdens het blussen van de boog ontleedt SF6-gas onder de werking van de hoog-temperatuurboog, en een groot aantal gegenereerde deeltjes die worden gegenereerd met de neutrale deeltjes van de boog, waardoor de ionisatiegraad vermindert en de boog versnelt.

De kenmerken zijn ook erg belangrijk. De duifcapaciteit van SF6 -gas is ongeveer 100 keer die van lucht en de isolatiekracht is ongeveer 2,5 keer die van lucht. Hierdoor kan de stroomonderbreker hoogspanning en hoogstroombreekcapaciteit bereiken in een klein volume. Het redelijke ontwerp van de contacten en boogschuifkamers vermindert de onderhoudswerklast en heeft een lange levensduur.

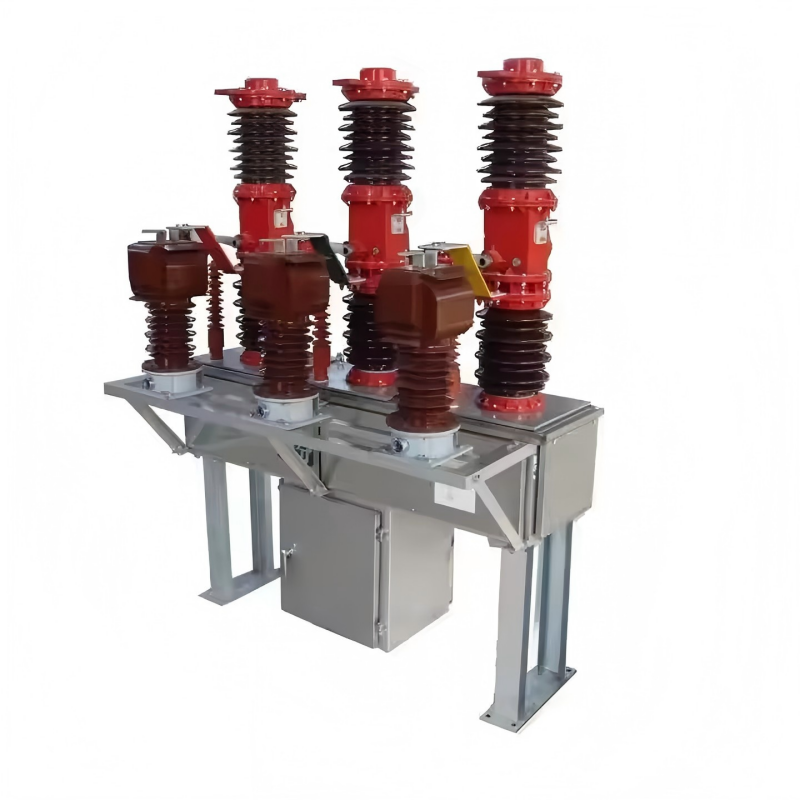

Kortom, met zijn uitstekende prestaties en brede applicatiebereik, nemen buitenzwavel hexafluoride stroomonderbrekers een belangrijke positie in in moderne energiesystemen. In de toekomst wordt verwacht dat het een grotere ontwikkelingsruimte heeft in termen van intelligentie en milieubescherming, en een van de onmisbare sleutelapparatuur wordt. Buiten zwavel hexafluoride stroomonderbrekers hebben een verscheidenheid aan modellen en specificaties (zoals midden gemonteerd, tanktype, enz.).Controleer onze pagina met productdetails voor meer informatie.
