Wat is de vacuümstroomonderbreker?

Lugao-vacuümstroomonderbreker (VCB) is een essentieel onderdeel van elektrische apparatuur in hoogspanningsvermogensystemen. Het doel is om de stroom af te snijden in het geval van een storing, waardoor het circuit wordt beschermd. Lugao-vacuümstroomonderbreker wordt veel gebruikt in verschillende industriële en commerciële toepassingen, met name in middelgrote en hoogspanningstoepassingen waar betrouwbare en efficiënte bescherming cruciaal is. Via dit artikel zal Lugao u ertoe brengen het werkende principe, belangrijke componenten, voordelen, toepassingen en onderhoud van onze Lugao -vacuümstroomonderbrekers te verkennen en inzichten bieden in waarom ze tegenwoordig een populaire keuze zijn geworden in elektrische stroomsystemen.

Werkprincipe van de vacuümstroomonderbreker

De primaire functie van Lugao -vacuümstroomonderbreker is het onderbreken van foutstromen en het beschermen van elektrische circuits tegen potentiële schade. Wanneer een storing optreedt, zal de vacuümstroombreker de stroom snel afsnijden om oververhitting, brand of andere gevaarlijke gevolgen te voorkomen. In tegenstelling tot andere soorten stroomonderbrekers, doven Lugao -vacuümstroomonderbrekers bogen in een vacuümkamer. Wanneer de contacten in de stroomonderbreker worden gescheiden, zal zich een boog ertussen vormen. In Lugao -vacuümstroomonderbreker kan het vacuüm ionisatie voorkomen en snel isolatie tussen de contacten herstellen, zodat de boog bijna onmiddellijk kan worden gedoofd.

Waarom een ​​vacuüm gebruiken?

De vacuümkamer van Lugao -vacuümstroomonderbreker is de sleutel tot de prestaties. Er zijn bijna geen deeltjes in het vacuüm, en het gebrek aan ionisatie maakt het moeilijk voor de boog om lang mee te gaan. Daarom is de snelheid van boogd blikken veel sneller dan in lucht of gas. Deze efficiënte stroomonderbreking is een van de belangrijkste redenen waarom vacuümstroomonderbrekers veel worden gebruikt in hoogspanningsvermogensystemen.

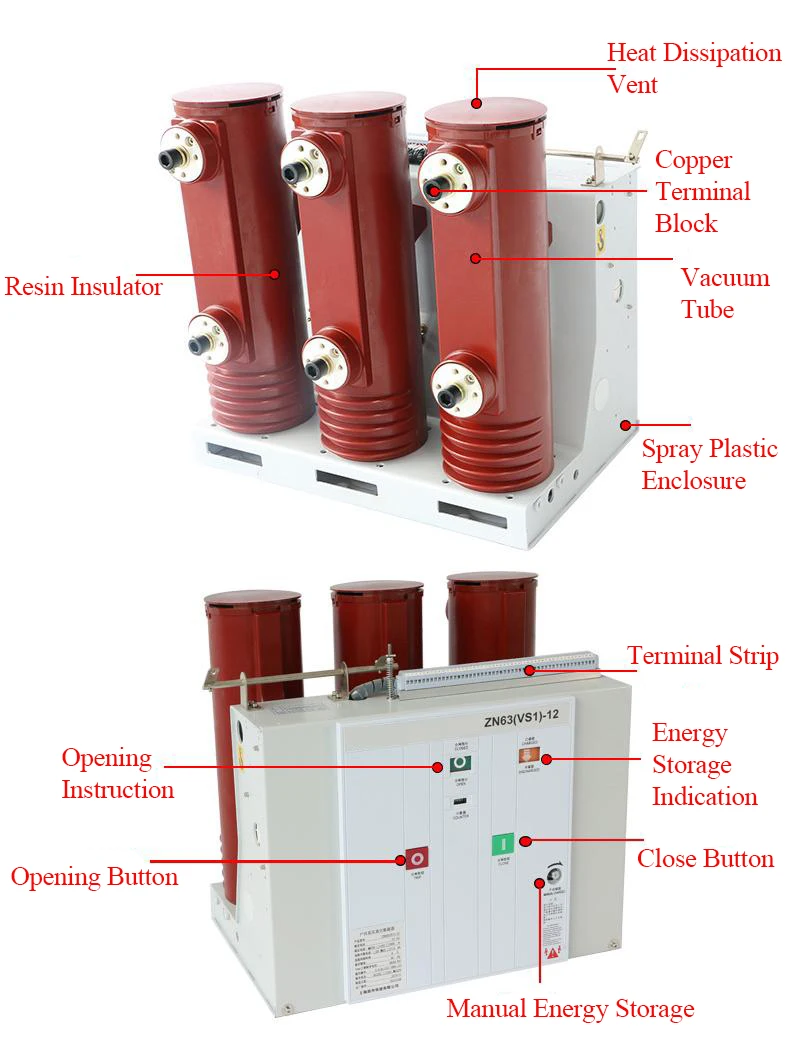

Belangrijke componenten van een vacuümstroomonderbreker

1. Vacuümonderbreker: De vacuümboogduiker is de kern van een vacuümstroomonderbreker. Het bestaat uit twee contacten ingesloten in een vacuüm. Wanneer deze twee contacten gescheiden zijn, zal de vacuümboogduiker de boog onmiddellijk in een vacuümomgeving doven.

2. Bedrijfsmechanisme:Het operationele mechanisme is verantwoordelijk voor het openen en sluiten van de contacten in de dovende kamer van de vacuümboog. Het kan handmatig of elektrisch worden bediend om de werking van de vacuümstroomonderbreker nauwkeurig te regelen.

3. Isolatiemateriaal:Vanwege het feit dat vacuümstroomonderbrekers meestal worden gebruikt voor middelgrote tot hoge spanningstoepassingen, is isolatie tussen componenten cruciaal. Om een ​​veilige werking onder hoogspanning te garanderen, gebruiken we hoogwaardige isolatiematerialen.

4. Huisvesting: Vacuümstroomonderbrekers worden meestal geïnstalleerd in stevige behuizingen om ze te beschermen tegen omgevingsfactoren zoals vocht en stof, die hun prestaties kunnen beïnvloeden.

Voordelen van vacuümstroomonderbrekers

In vergelijking met andere soorten stroomonderbrekers hebben vacuümstroomonderbrekers meerdere voordelen, waardoor het een populaire keuze is in elektrische stroomsystemen:

1. Hoge diëlektrische sterkte: De vacuümkamer van een vacuümstroomonderbreker heeft een uitstekende diëlektrische sterkte, zodat het hoogspanningscircuits kan loskoppelen zonder het risico op afbraak.

2. Minimaal onderhoud:Vacuümstroomonderbrekers hebben minder bewegende delen en vereisen minimaal onderhoud tijdens de werking. Dit is met name voordelig in externe installatie of hoogspanningsstations, waar regelmatig onderhoud moeilijk is.

3. Snelle werking: Vacuümstroomonderbrekers werken snel, waardoor ze zeer effectief zijn in het beschermen van apparatuur tegen de effecten van fouten. Deze snelle werking minimaliseert schade en downtime in zo groot mogelijk, waardoor de betrouwbaarheid van het elektrische systeem wordt verbeterd.

4. Milieuvriendelijk: In tegenstelling tot gasgerichte stroomonderbrekers, vereisen vacuümstroomonderbrekers geen schadelijke gassen zoals zwavel hexafluoride (SF6) tijdens het werk, waardoor ze een milieuvriendelijke stroomonderbreker zijn.

5. Lange dienstverleedheid: De duurzaamheid en efficiëntie van vacuümstroomonderbrekers helpen hun levensduur te verlengen. Vanwege het feit dat het vacuümniveau in de loop van de tijd niet afneemt, kunnen deze stroomonderbrekers hun effectiviteit vele jaren behouden, waardoor de behoefte aan frequente vervanging wordt verminderd.

Toepassingen van vacuümstroomonderbrekers

Vacuümstroomonderbrekers kunnen in verschillende gelegenheden worden gebruikt, voornamelijk voor toepassingen met gemiddelde en hoogspanning. Enkele veel voorkomende toepassingen zijn:

1. Power Generation: In energiecentrales zijn vacuümstroomonderbrekers cruciaal voor het beschermen van generatoren, transformatoren en andere kritieke apparatuur. Vacuümstroomonderbrekers zorgen ervoor dat eventuele fouten snel kunnen worden onderbroken om grootschalige schade en dure downtime te voorkomen.

2. Stations: Vacuümstroomonderbrekers worden veel gebruikt in onderstations voor het beheren van middelgrote en hoogspanningssystemen. Vacuümstroomonderbrekers kunnen snel en effectief foutstromen afsnijden, waardoor ze zeer geschikt zijn voor deze omgevingen.

3. Industriële instellingen: Productiefaciliteiten en zware industrie vertrouwen op vacuümstroomonderbrekers om apparatuur te beschermen tegen de effecten van fouten. Vacuümstroomonderbrekers zijn duurzaam en vereisen weinig onderhoud, waardoor ze zeer geschikt zijn voor toepassingen die een hoge betrouwbaarheid vereisen.

4. Commerciële gebouwen: Grote commerciële gebouwen en kantoorcomplexen gebruiken meestal vacuümstroomonderbrekers om de veiligheid en betrouwbaarheid van hun elektrische systemen te waarborgen. Vacuümstroomonderbrekers zijn ontworpen om compact, efficiënt te zijn en gemakkelijk te integreren in bestaande elektrische infrastructuur.

5. Spoorwegsystemen: In de spoorwegindustrie worden vacuümstroomonderbrekers gebruikt om de voedingssystemen die de treinen lopen te beschermen. Hun robuuste ontwerp en betrouwbaarheid maken ze geschikt voor deze kritieke infrastructuur.

Onderhoud van vacuümstroomonderbrekers

Een belangrijk kenmerk van vacuümstroomonderbrekers zijn hun extreem weinig onderhoudsonderhoud. Regelmatige inspecties en onderhoud kunnen echter zorgen voor een optimale prestaties en levensduur. De belangrijkste onderhoudsmethoden voor vacuümstroomonderbrekers zijn:

1. Inspectie van contacten: Hoewel de slijtage van vacuümstroomonderbrekers minimaal is, is het nog steeds nodig om te controleren op tekenen van corrosie op de contacten. Tijdige vervanging van versleten contacten helpt de efficiëntie van stroomonderbrekers te behouden.

2. Vacuümintegriteitscontrole: Het vacuüm in de boogd blikkende kamer moet intact worden gehandhaafd om te zorgen voor betrouwbare boogd blikken. Het wordt aanbevolen om de vacuümintegriteit regelmatig te testen om te controleren of er geen lekken of afbraak zijn.

3. Mechanische bewerkingstest: Regelmatig testen van het bedrijfsmechanisme is noodzakelijk om de vacuümbreker van de vacuümstroom soepel te openen en te sluiten. Mechanische componenten moeten regelmatig worden gesmeerd om slijtage te voorkomen.

4. Elektrische testen: Regelmatige elektrische testen, zoals isolatieweerstand en contactbestendigheidstests, kunnen helpen bij het identificeren van mogelijke problemen in vacuümstroomonderbrekers.

Vergelijking met andere soorten stroomonderbrekers

Om de unieke waarde van de vacuümstroomonderbreker te begrijpen, is het nuttig om deze te vergelijken met andere soorten stroomonderbrekers, zoals luchtstroomonderbrekers en gas-geïsoleerde stroomonderbrekers.

- Luchtstroomonderbreker (ACB):

Luchtstroomonderbrekers vertrouwen op atmosferische lucht om de boog te blussen, waardoor ze minder effectief zijn voor hoogspanningstoepassingen in vergelijking met vacuümstroomonderbrekers. Vacuümstroomonderbrekers hebben een hogere diëlektrische sterkte, waardoor ze hogere spanningen effectiever kunnen verwerken.

- Gas-geïsoleerde stroomonderbreker (GCB):

Gas-geïsoleerde stroomonderbrekers gebruiken vaak SF6-gas om de boog te blussen. Hoewel effectief, is SF6 een krachtig broeikasgas en vereisen gas-geïsoleerde onderbrekers strikte behandelingsprocedures. Vacuümstroomonderbrekers gebruiken daarentegen een schone en duurzame aanpak zonder milieu -impact.

Toekomstige trends en ontwikkelingen in vacuümstroomonderbrekers

Met voortdurende technologische vooruitgang, wordt verwacht dat vacuümstroomonderbrekers nog efficiënter en veel worden gebruikt. Sommige trends en toekomstige ontwikkelingen in het veld zijn onder meer:

1. Integratie met slimme roosters: Met de popularisatie van slimme roosters is het ontwerp van vacuümstroomonderbrekers steeds meer uitgerust met geavanceerde monitoring- en besturingsmogelijkheden. Dit maakt realtime gegevensverzameling en afstandsbediening mogelijk, waardoor de betrouwbaarheid en efficiëntie van het energiesysteem wordt verbeterd.

2. Verbeterde materialen: Het onderzoek in materiaalwetenschap promoot de materialen van vacuümstroomonderbrekers om duurzamer en efficiënter te zijn. Deze materialen zijn ontworpen om hun levensduur verder te verlengen en de onderhoudsvereisten te verminderen.

3. Compacte ontwerpen: De structuur van vacuümstroomonderbrekers wordt steeds compacter, waardoor ze geschikt zijn voor toepassingen met beperkte ruimte, zoals stedelijke onderstations en commerciële gebouwen.

4. Verbeterde foutdetectie: Toekomstige vacuümstroomonderbrekers kunnen geavanceerde foutdetectietechnologie gebruiken om snellere en nauwkeuriger antwoorden op fouten te bieden. Dit zal het risico op schade verder verminderen en de algehele betrouwbaarheid van het energiesysteem verbeteren.

Conclusie

De vacuümstroomonderbreker is een onschatbare component in moderne elektrische systemen, die betrouwbare en efficiënte bescherming bieden in toepassingen op gemiddelde en hoogspanning. Met een uniek op vacuüm gebaseerd mechanisme dooft het snel bogen en onderbreekt het foutstromen, waardoor superieure diëlektrische sterkte en milieuduurzaamheid biedt in vergelijking met andere soorten stroomonderbrekers. De minimale onderhoudsvereisten, lange levensduur en geschiktheid voor een breed scala aan toepassingen maken de vacuümstroomonderbreker een populaire keuze voor stroomopwekking, industriële omgevingen en commerciële gebouwen. Naarmate de technologie verder gaat, houdt de toekomst van vacuümstroomonderbrekers veelbelovend voor een nog grotere efficiëntie, slimme rasterintegratie en compacte ontwerpen.
