SM6 gasgeïsoleerd ring-schakelpaneel voor binnen, met VCB

Het LGSM6 gasgeïsoleerde ringhoofdunit-schakelpaneel voor binnengebruik met VCB is een ringhoofdunit die lucht als isolatiemedium gebruikt en is uitgerust met een krachtige vacuümstroomonderbreker (VCB). Nominale spanningen omvatten 10 kV, 12 kV en 24 kV. Omdat lucht als isolatiemedium wordt gebruikt, is gasmonitoring of terugwinningsbehandeling niet nodig. Het wordt veel gebruikt in verschillende scenario's, zoals industriële en mijnbouwbedrijven, residentiële stroomdistributie en distributieruimtes voor wind- en zonne-energie. De jaarlijkse verkoop bedraagt meer dan 3.000 eenheden en reguliere oplossingen worden op voorraad gehouden om een snelle levering te garanderen.

Stuur onderzoek

Productomschrijving

Het LGSM6 gasgeïsoleerde schakelpaneel met ringhoofdunit voor binnen en met VCB is een volledig gesloten ringhoofdunit die SF6-gas als primair isolatiemedium gebruikt. Het belangrijkste kenmerk is de integratie van een vacuümstroomonderbreker (VCB) in een afgesloten gaskamer. Hierdoor blijven de voordelen van gasgeïsoleerde schakelapparatuur behouden, zoals kleine afmetingen en onderhoudsvrije werking, terwijl het ook het hoge uitschakelvermogen en de geschiktheid voor frequente bediening van vacuümstroomonderbrekers bezit. Daarom is het zeer geschikt voor toepassingen in industriële en mijnbouwbedrijven, residentiële energiedistributie, wind- en zonne-energieopwekking en verschillende onderstations. Als professionele GIS RMU-fabrikant voldoet Lugao's schakeloplossing volledig aan internationale normen zoals IEC, ISO en CE, waardoor wereldwijde erkenning en betrouwbare werking in verschillende stroomdistributiescenario's wordt gegarandeerd.

Belangrijkste technische parameters

Nee.	Item		Eenheid	Parameters
1	Nominale spanning		kV	12	24	36	40.5
2	Nominale stroom		A	630/1250
3	Nominale frequentie		Hz	50/60
4	1 minuut stroomfrequentie bestand tegen spanning	Totale waarde	kV	42	55	80	95
		Breekpunt		48	65	95	110
5	Blikseminpuls is bestand tegen spanning	Totale waarde	kV	75	125/150	170	95
		Breekpunt		85	150/160	185	215
6	Geschatte kortstondige weerstandsstroom	Hoofdcircuit	kA	25/2s
		Aardingscircuit		25/2s
7	Nominale piekstroom		kA	63			50
8	Nominale overdrachtsstroom		A	1300 ~ 1700
9	Nominale belastingsluitstroom		A	630
10	Nominale kabellaadbreekstroom		A	50/10
11	Onbelaste transformator-breekstroom		A	20
12	Kabel opladen Aardfout Breukstroom		A	100			80
13	Nominale kortsluitbreekstroom		kA	20
14	Nominale kortsluitstroom		kA	63			50
15	Beschermingsklasse			IP3X
16	Levensduur belastingschakelaar		Tijd	5000
17	Levensduur aardingsschakelaar		Tijd	5000

Typisch schemadiagram:

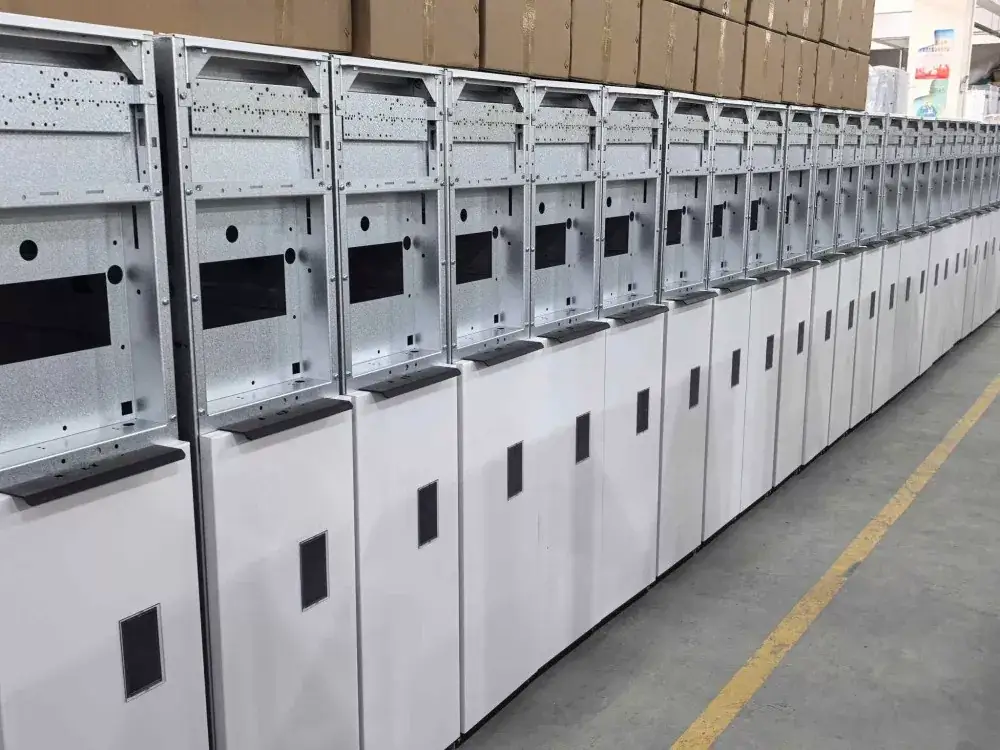

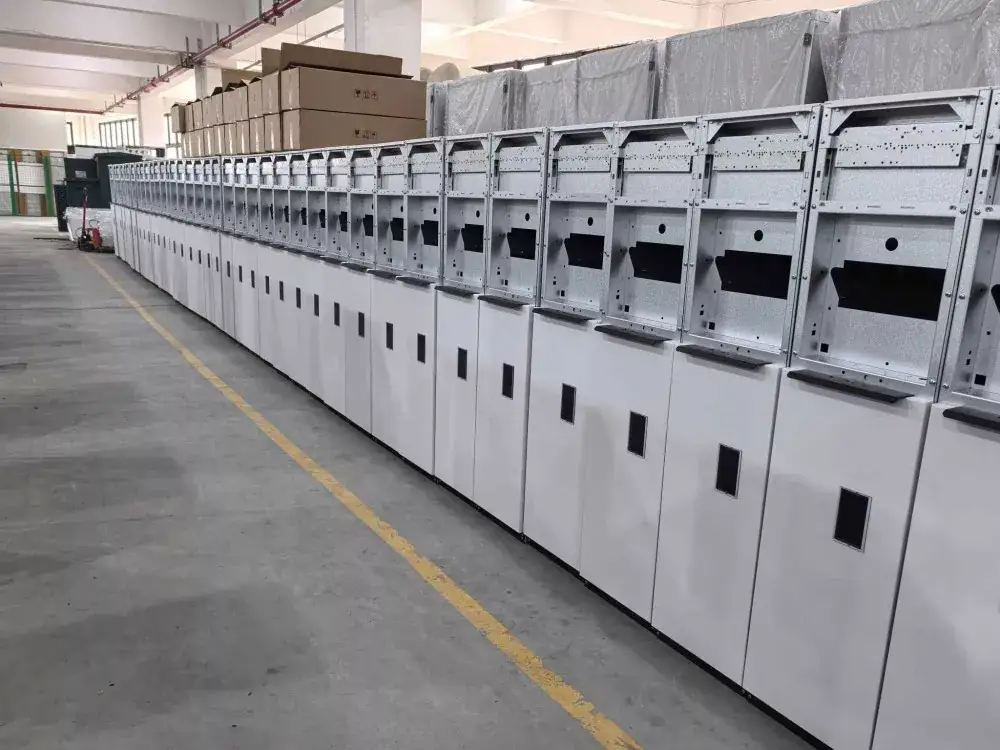

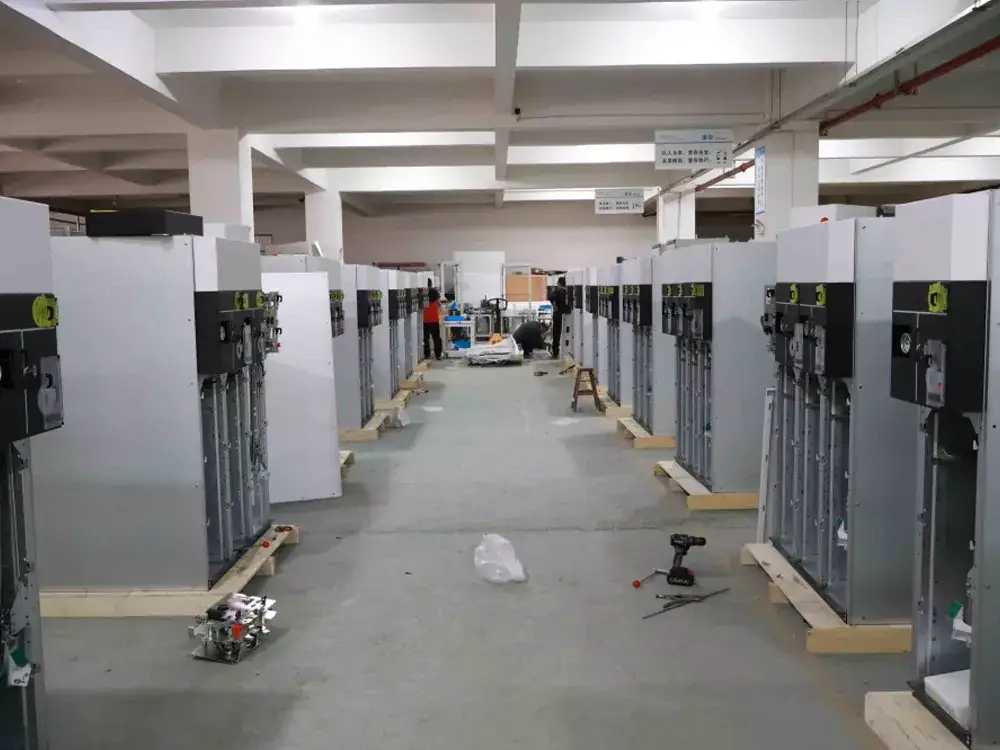

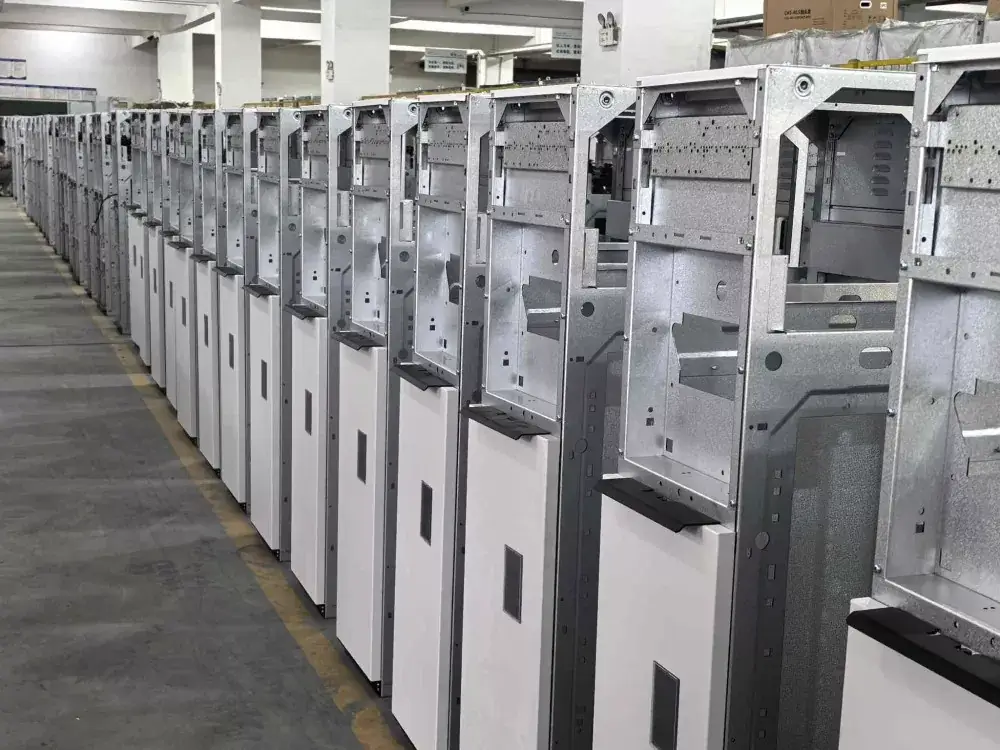

Fabrieksopname:

Kenmerken van de kerntechnologie:

1. Er wordt gebruik gemaakt van het LGSM6 gasgeïsoleerd ringhoofdschakelpaneel voor binnengebruik met VCB, dat vonken in het hoofdcircuit elimineert en een lange elektrische levensduur heeft. De gehele vacuümstroomonderbreker is afgedicht in een roestvrijstalen gaskamer gevuld met SF6-gas, waardoor deze volledig is geïsoleerd van de externe omgeving en de betrouwbaarheid van de isolatie wordt verbeterd.

2. Alle onderdelen onder hoogspanning, zoals stroomrails, scheidingsschakelaars, vacuümstroomonderbrekers en stroomtransformatoren, zijn afgedicht in een gaskamer en vereisen gedurende hun gehele levensduur geen onderhoud en geen reiniging van de isolatieonderdelen.

3. Het compacte formaat kan aanzienlijk besparen op het vloeroppervlak van de stroomverdeelruimte, waardoor het bijzonder geschikt is voor geprefabriceerde onderstations of projecten met beperkte ruimte.

4. Het beschikt over een vijfvoudige mechanische vergrendeling om verkeerde bediening te voorkomen. De luchtkast is uitgerust met een gericht drukontlastingskanaal om de operationele veiligheid te garanderen.

5. Het reserveert interfaces voor elektrische bediening en automatisering om te voldoen aan de eisen van slimme distributienetwerken.

Toepassingsscenario's:

Industriële sector: stroomdistributie in fabrieken, mijnbouw

Bouwsector: commerciële complexen, hoogbouw, woongemeenschappen

Nieuwe energie: opwekking van windenergie, fotovoltaïsche centrales

Infrastructuur: luchthavens, metro's

Levering en service

Inventaris en levering: We onderhouden een grote voorraad; reguliere bestellingen worden binnen ongeveer 10 dagen verzonden.

After-sales service: wij bieden 24 uur per dag respons en ondersteuning bij installatie en inbedrijfstelling ter plaatse.

Diensten op maat: We kunnen oplossingen bieden voor niet-standaard LGSM6 binnengasgeïsoleerde ringhoofdeenheidschakelpanelen met VCB volgens de behoeften van de klant, zoals speciale spanningsniveaus, secundaire beschermingsschema's en parallelle kastverbindingen.
