GW4-serie 220kV scheidingsschakelaar voor lastonderbreking voor buiten

De GW4-serie 220kV lastscheidingsschakelaars voor buiten van LUGAO zijn horizontale roterende scheiders met dubbele kolom, geschikt voor buitenomgevingen, met een hoge mechanische sterkte en uitstekende corrosieweerstand. Deze 220 kV-scheiders worden voornamelijk gebruikt voor hoogspanningszijde-isolatie in onderstations. Tijdens inspectie of onderhoud creëert de scheider een luchtgeïsoleerde onderbreking, waardoor de fysieke scheiding van de geïsoleerde apparatuur van het onder spanning staande systeem wordt gegarandeerd. Ze kunnen ook worden gebruikt met een aardingsschakelaar voor een veiligheidsvergrendeling.

Model:GW4

Stuur onderzoek

Productomschrijving

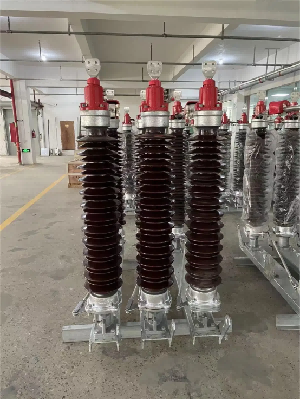

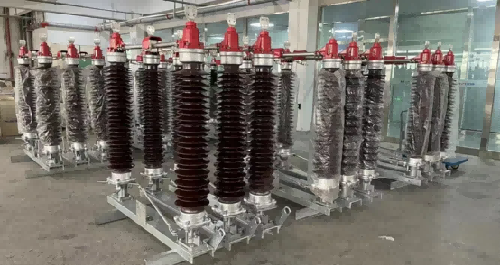

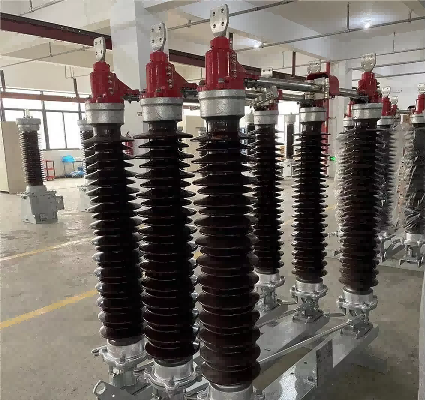

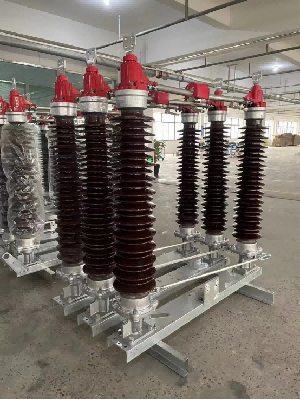

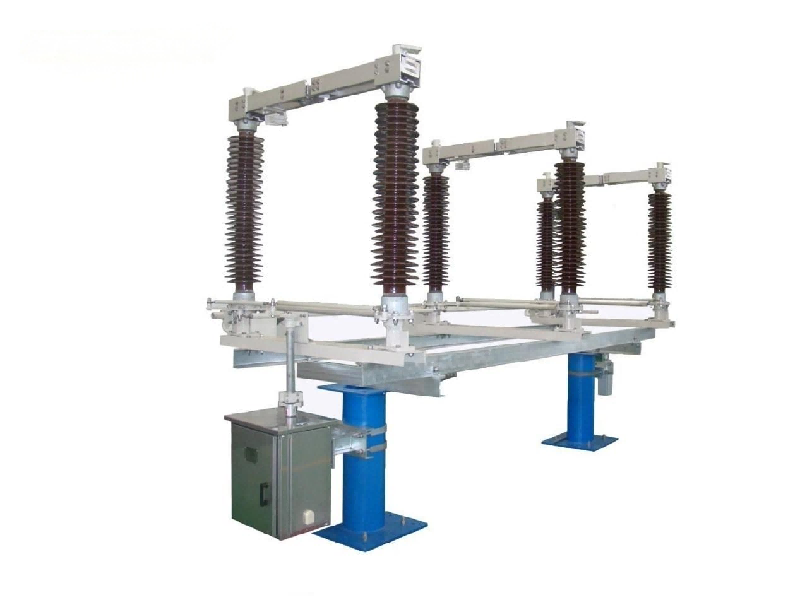

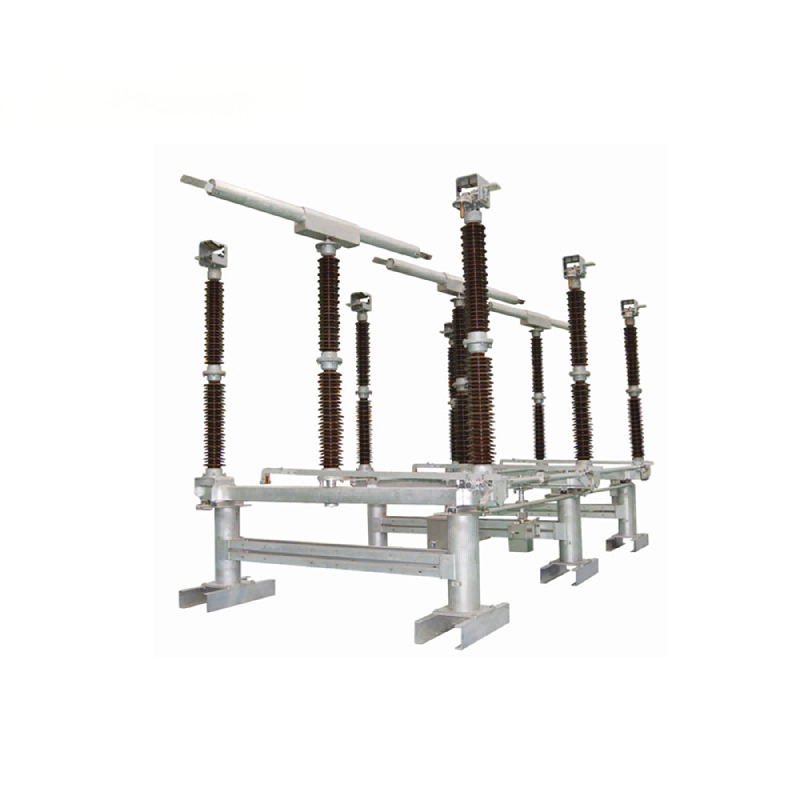

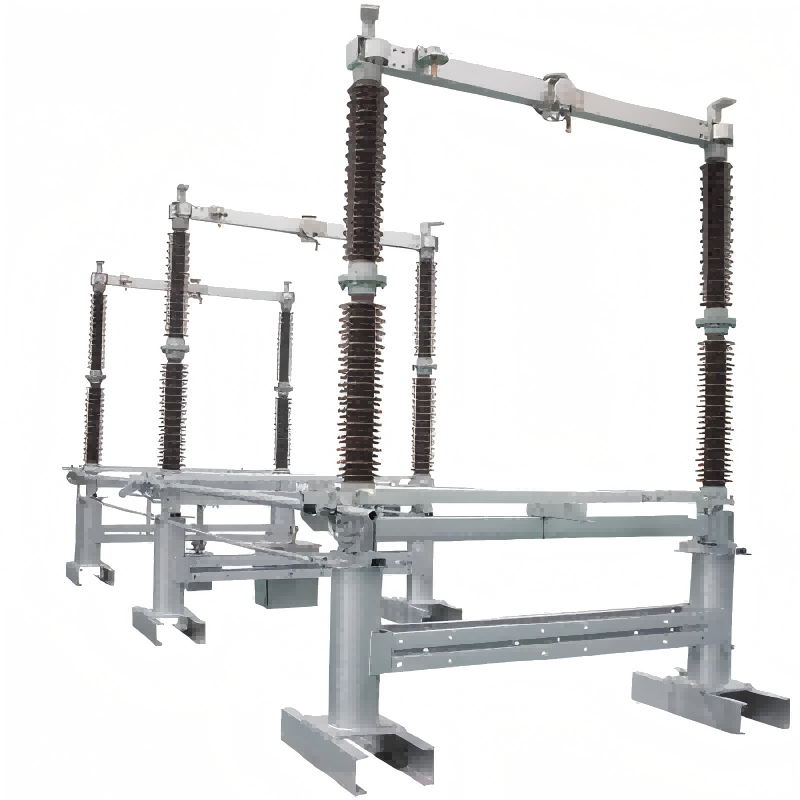

De GW4 horizontale roterende scheider met dubbele kolom van Lugao heeft twee isolatiekolommen per fase, elk voorzien van een geleidende staaf. Een bedieningsmechanisme roteert de isolatiekolommen en drijft de geleidende staaf aan om de stroomonderbreker te openen en te sluiten. Het toevoegen van aardingsschakelaars aan beide zijden van de basis is bespreekbaar met Lugao. De contacten zijn gemaakt van gebogen koperen platen en geassembleerd met de geleidende staaf voor eenvoudig onderhoud en vervanging. Het stalen oppervlak is geschikt voor gebruik buitenshuis en is thermisch verzinkt voor corrosiebestendigheid, waardoor een langdurige werking wordt gegarandeerd, zelfs bij ongunstige weersomstandigheden. De geleidende staaf is gemaakt van een lichtgewicht aluminiumlegering en biedt een groot warmteafvoergebied en hoge sterkte.

De GW4-serie 220kv lastscheidingsschakelaar voor buiten is verkrijgbaar in verschillende spanningen. Neem contact op met Lugao voor de juiste configuratie voor uw specifieke toepassing.

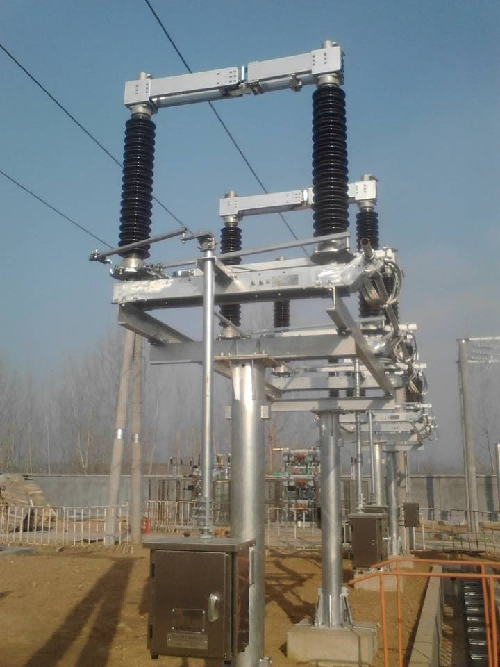

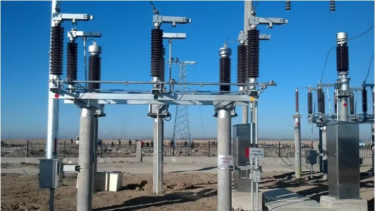

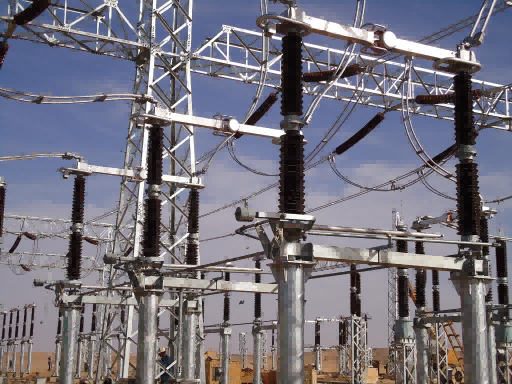

Gebruiksscenario's

Technische parameters

	Eenheid	GW4-126	GW4-145	GW4-252	GW4-420
Nominale spanning	Kv	126	145	252	420
Nominale frequentie	Hz	50	50\60	50\60	50\60
Nominale stroom	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Geschatte korte tijd is bestand tegen stroom en duur	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Nominale piekstroom	KA	80~125	80~125	80~160	80~160
