220KV stroomtransformator elektrische onderstationapparatuur

Lugao is een fabrikant van 220KV elektrische onderstationapparatuur voor stroomtransformatoren met 15 jaar professionele ervaring. Als een beroemd Chinees handelsmerk zijn onze producten een voorbeeld van kwaliteit. Onze spanningstransformator kreeg wereldwijde bekendheid en werd naar meer dan 30 landen en regio's geëxporteerd, wat onze toewijding aan uitmuntendheid demonstreert.

Stuur onderzoek

Productomschrijving

Lugao is een leverancier van 220KV stroomtransformator-apparatuur voor elektrische onderstations met 15 jaar professionele ervaring

Lugao erkend als een beroemd handelsmerk van China.

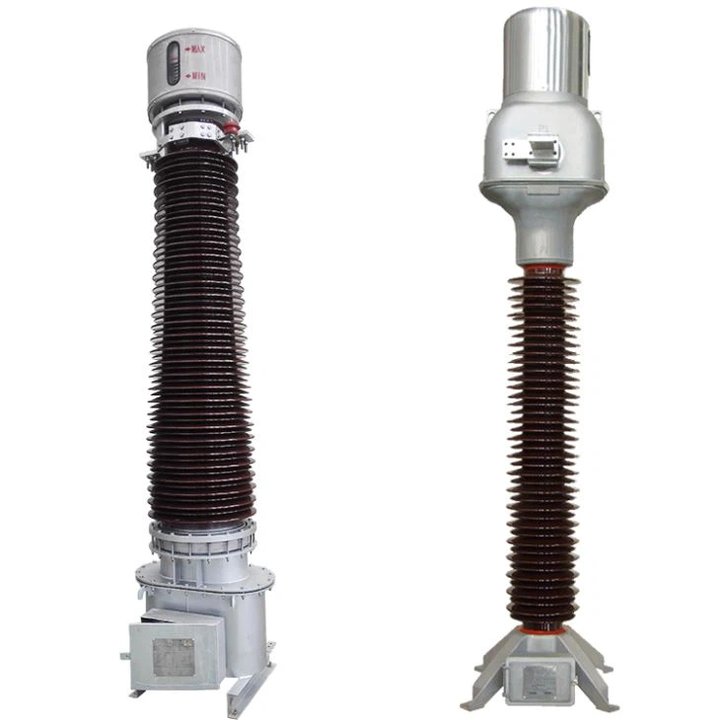

Onze 220/230kV CT is met succes ingezet in Pakistan, Mongolië, Bangladesh, Syrië, Noord-Korea, Chili, Peru en binnen het Chinese staatsnet, zonder enige kwaliteitsproblemen. Wij bieden twee ontwerpopties:

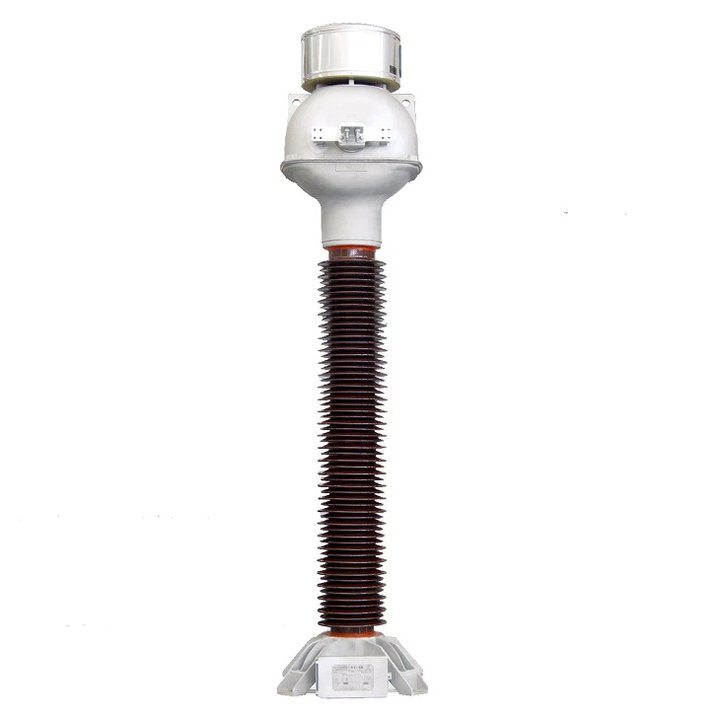

Type Eén: Levende tank met secundaire wikkelingen bovenaan

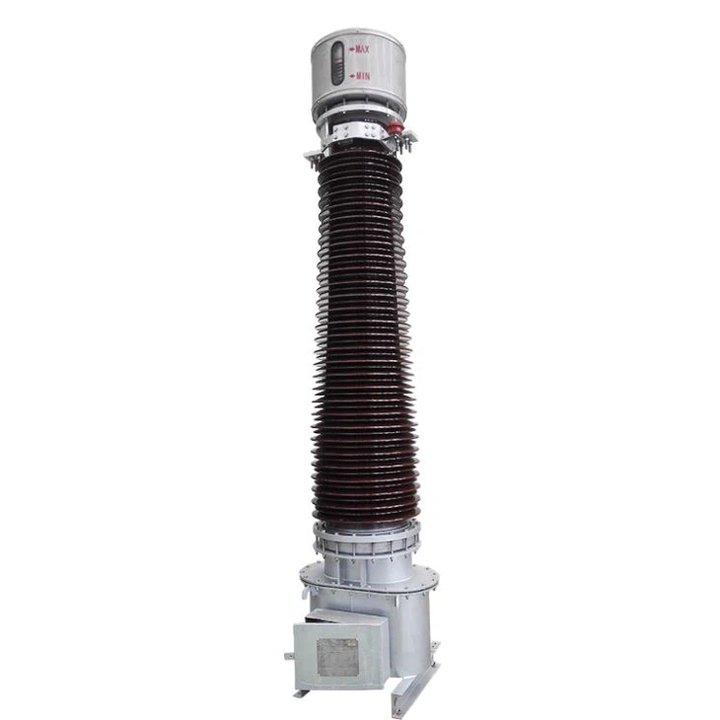

Type Twee: Dode tank met secundaire wikkelingen aan de onderkant,

Beide ontwerpen beschikken over bewezen technieken die al tientallen jaren actief zijn. Een hermetisch afgesloten roestvrijstalen metalen balg aan de bovenkant beschermt de olie van de spanningstransformator tegen vocht, waardoor de levensduur ervan wordt verlengd. Een oliepeilmeter op de balg vergemakkelijkt het monitoren van veranderingen in het olievolume. De basisopties omvatten spuitlakken, thermisch verzinken of gegoten aluminium, wat een hoge corrosieweerstand biedt. Kies Lugao voor betrouwbare, innovatieve oplossingen in de energiesector.

220KV stroomtransformator elektrische onderstationapparatuur Bedrijfsomgeving

De installatiehoogte bedraagt niet meer dan 2000 meter

Omgevingstemperatuur: -5°C-40°C; De gemiddelde temperatuur is niet hoger dan +35°C

De installatieplaats moet droog en geventileerd zijn; De relatieve luchtvochtigheid is niet hoger dan 80% en er zijn geen agressieve explosieve media in de buurt

220KV Kenmerken van de huidige transformator elektrische onderstationapparatuur

Het is een olie-/papierisolatiestructuur. De hoofdisolatie wordt gewikkeld door hoogspanningskabelpapier en er worden verschillende condensatorschermen van spanningsverdeling in de primaire isolatie geplaatst, wat de verdeling van het elektrische veld kan verbeteren en het verbruik van isolatiemateriaal kan verminderen, ondergedompeld in spanningstransformatorolie na uitdrogen onder vacuüm. Het heeft voordelen van stabiele en betrouwbare isolatieprestaties. rijke bediende ervaring, lange servicetijd. Perfecte vloeibaarheidsprestaties van spanningstransformatorolie zijn goed voor de warmteafvoer, het heeft ook een zelfherstelvermogen voor het falen van gedeeltelijke ontlading veroorzaakt door luchtbellen

en stof.

Aan de bovenkant is een hermetisch afgesloten roestvrijstalen metalen balg geïnstalleerd, die de olie van de spanningstransformator beschermt tegen vocht en de levensduur verlengt. Ook zit er een oliepeilmeter op de balg, waarmee u de verandering van het olievolume kunt observeren. Er is een multifunctionele olieaftapklep op de basis, waardoor het handiger is om olie te bemonsteren en af te tappen. De stroomverhouding kan eenvoudig worden aangepast door de verbindingsplaat te veranderen in een serie- of parallelle aansluiting.

Alle goedgekeurde isolatiedelen zijn materialen voor milieubescherming. Het secundaire klemmenbord is gemaakt van epoxygietwerk, de afdichtingsprestaties zijn betrouwbaarder.

De basis is voorzien van spuitverf of thermisch verzinken, wat een hoge mate van corrosiebestendigheid oplevert.

Bevestigingsmiddelen en naamplaatje zijn van roestvrij staal

220KV Huidige transformator elektrische onderstationapparatuurspecificatie

Productnaam	220kv stroomtransformator 220kv elektrische onderstationapparatuur
Oorsprong	Dalian, China
Fase	Enkel
Spoelstructuur	Wond
Kleur	Bruin/Grijs
Frequentie	50/60 Hz
Certificering	ASTA/CTQC/IEC/SGS/ISO9001
Pakket	Houten doos
Levertijd:	30 dagen

Nominale spanning, kV	66/69	110/115	132/138	220/230
Hoogste spanning voor apparatuur, kV	72.5	126/123	145	245/252
Nominale frequentie, Hz	50; 60
Nominale netfrequentie, bestand tegen spanning, kV	140/160	230	275	460
Nominale bliksemimpulsspanning, kV	325/350	550	650	1050
Flashover-afstand, mm	700	1100	1300	2100
Cree. afstand, mm	W1:1450	2520	2900	5040
	W2:1820	3150	3630	6300
	W3:2250	3910	4500	7820
Mechanische belasting, N	3000	3000	4000	4000
Nominale primaire stroom, A	1~4000
Nominale secundaire stroom, A	1;2;5
Nauwkeurigheidsklasse	0,1; 0,2; 0,5; 0,2S; 0,5S; 0,5S; 5P; 10P; PX;TPX;TPY…
Nominaal vermogen (aanbevolen waarde), VA	1A: 10~50VA
	2A: 10~50VA
	5A: 15~50VA
Instrumentveiligheidsfactor FS	5; 10
Nauwkeurigheidslimietfactoren ALF	10; 15; 20; 25; 30; 40
Thermische kortstondige stroom (maximaal), kA	40kA/3s
