12KV Ring-hoofdeenheid schakelpaneel

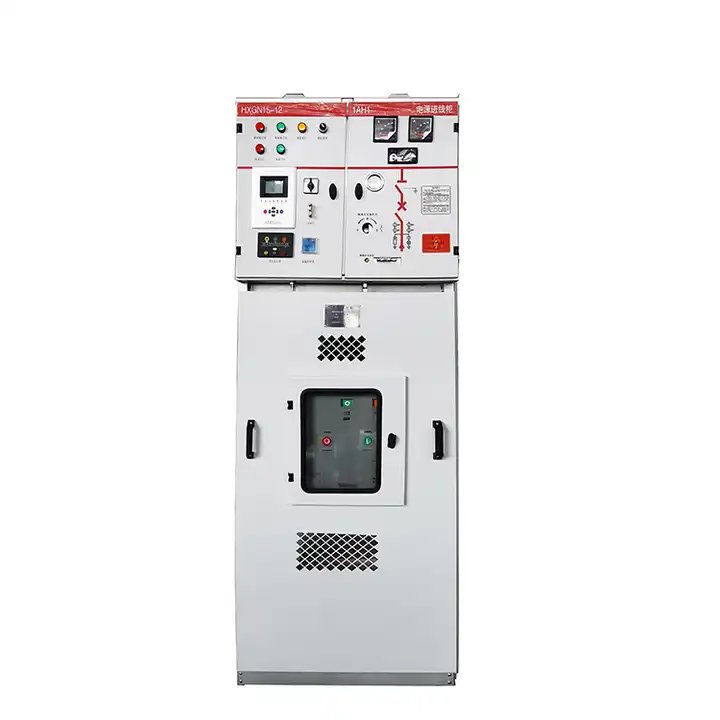

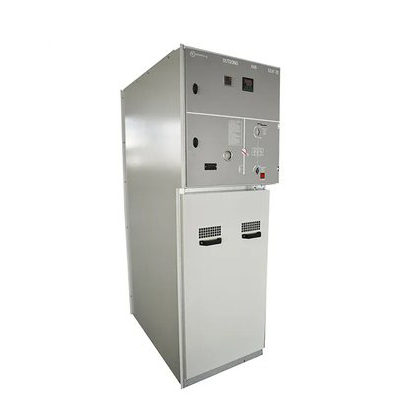

12KV ringhoofdeenheidschakelpaneel vervaardigd door Liugao. Het HXGN15-12 met metaal beklede ringhoofdeenheidschakelapparaat, van het intelligente type, is ontworpen voor toepassing in een driefasig wisselstroomsysteem met een nominale spanning van 12 kV, een nominale frequentie van 50 Hz en een nominale stroom van 630A. Het dient voor de elektriciteitsvoorziening van het ringnetwerk en de voeding van stralingsterminals, met name bij scenario's voor het segmenteren van kabellijnen en aftakverbindingsscenario's. Het schakelapparaat is uitgerust met een SF6 gasisolerende multiloop-voedingseenheid en een feederterminalapparaat (FTU) geïmporteerd uit Korea. Het beschikt met name over geavanceerde functies zoals signalering op afstand, telemetrie, afstandsbediening en foutstroomdetectie. Het wordt voornamelijk gebruikt als distributieautomatiseringssysteem en is nuttig voor laadcentra voor stadsvoeding en kabeltoevoertoepassingen.

Stuur onderzoek

Productomschrijving

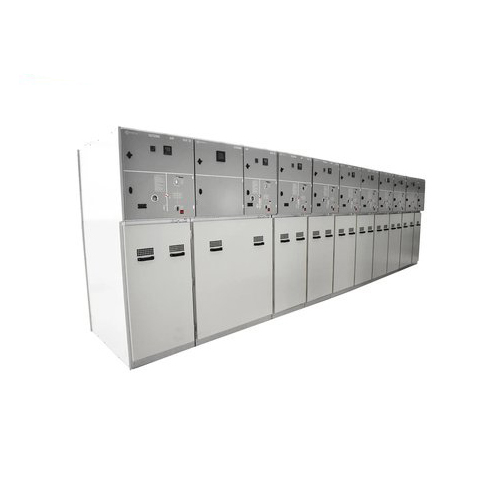

Liugao, een toonaangevende leverancier van hoogspanningsschakelapparatuur, Het kastframe is van het montagetype en biedt stabiliteit, betrouwbaarheid en gemakkelijke montage. Het is veelzijdig genoeg om te configureren als ringneteenheid en ondersteunt verschillende verbindingsmodi.

De ringhoofdunit is compact van formaat, licht van gewicht, neemt weinig ruimte in beslag en is eenvoudig te installeren. Het ontwerp geeft prioriteit aan efficiëntie en eenvoud.

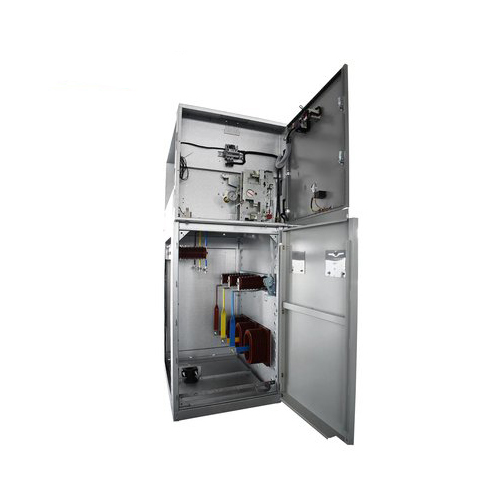

De unit beschikt over afzonderlijke barbar-, schakel- en controlekamers, elk in een beveiligde staat. Zowel de kast als de componenten ervan zijn zorgvuldig geaard om de persoonlijke veiligheid van operators en onderhoudspersoneel te garanderen.

De ringhoofdeenheid is compatibel met FN12-12D- en FN25-12D-lastschakelaars, waardoor flexibiliteit en aanpasbaarheid in de configuratie wordt geboden.

Met een geavanceerd en betrouwbaar mechanisch vergrendelingssysteem voldoet de unit aan de strenge eisen van vijf-anti-bescherming, waardoor verbeterde veiligheid en beveiliging bij de werking wordt gegarandeerd.

12KV Ringhoofdeenheid Schakelpaneel Bedrijfsomgeving

1. Luchttemperatuur: Maximale temperatuur: +40℃; Minimumtemperatuur: -35℃

2. Vochtigheid: maandelijkse gemiddelde vochtigheid 95%; Dagelijkse gemiddelde luchtvochtigheid 90%.

3. Hoogte boven zeeniveau: Maximale installatiehoogte: 2500m

4. Omgevingslucht die schijnbaar niet vervuild is door corrosief en brandbaar gas, damp enz.

5. Geen frequente gewelddadige schokken.

12KV Ringhoofdeenheid Schakelpaneel Kenmerken

De behuizing, deur en bovenkamer van deze unit ondergaan een grondige spuitbehandeling, waardoor een beschermende en uniforme afwerking wordt gegarandeerd. Alle kasten zijn voorzien van een hoofdaardingsrail die een nauwe verbinding nabij de kast mogelijk maakt. Metalen componenten, waaronder aardingsschakelaars en in elkaar grijpende onderdelen, zijn nauwgezet verbonden met de aardingsrail. Er worden kopervlechtverbindingen gebruikt tussen onderdelen die met schroeven zijn verbonden om de continuïteit te garanderen.

Om het vrijkomen van gas te beheersen en interne brandbogen te voorkomen, is aan de achterkant van de kast een drukontlastingsdeur geplaatst. De bovenplaat is stevig vastgezet met schroeven, waardoor deze eenvoudig van buitenaf kan worden geopend voor busaansluiting. De bovenste kamer voor hulpapparaten biedt flexibiliteit voor het installeren van terminals en andere componenten. Door de kleine kamer op te tillen, kan relaisbescherming efficiënt worden bereikt.

Met name maken de lastscheidingsschakelaar en de aardingsschakelaar gebruik van een blokvergrendeling, terwijl de aardingsschakelaar en de deur gebruik maken van een dwangvergrendeling. Door een specifieke reeks stappen te volgen – het sluiten van de deur, het inschakelen van de aardingsschakelaar en het sluiten van de lastscheidingsschakelaar – wordt automatische vergrendeling bereikt. Deze sequentiële werking dient om fouten te voorkomen en de algehele veiligheid van het systeem te vergroten.

12KV Ringhoofdeenheid Schakelpaneelspecificatie

Nee.	Item		Eenheid	Parameter
1	Maximale systeemspanning		kV	12	15	24	40.5
1	Nominale spanning		kV	7.2, 11	13,8, 15	17,5, 20, 22	30,33,36
2	Nominale stroom		A	630/1250
3	Nominale frequentie		Hz	50/60
4	1min Stroomfrequentie is bestand tegen spanning	Fase naar fase, fase naar aarde	kV	42	48	55	85
		Breuk	kV	48	55	65	95
5	Blikseminpuls is bestand tegen spanning	Fase naar fase, fase naar aarde	kV	75	90	125/150	170
		Breuk	kV	85	105	150/160	185
6	Korte tijd bestand tegen stroom	Hoofd circuit	kA	25/2s
		Aardingscircuit	kA	25/2s
7	Geschatte weerstandsstroom (piek)		kA	63			50
8	Nominale overdrachtsstroom		A	1300-1700
9	Nominale belasting circuit maakt stroom		A	630
10	Nominale kabel(lijn) laadbreekstroom		A	Okt-50
11	Geen breukstroom van de belastingtransformator		A	20
12	Kabellaadstroom bij aardingsfout		A	100			80
13	Nominale kortsluitstroom (piek)		kA	20
14	Nominale kortsluitstroom (piek)		kA	63			50
15	Beschermingsniveau			IP4X
16	Levensduur lastscheidingsschakelaar		keer	5000
17	Levensduur aardingsschakelaar		keer	5000
